Giới thiệu
PCB hội là một quá trình đòi hỏi kiến thức không chỉ của các thành phần PCB và lắp ráp mà còn in thiết kế bảng mạch, PCB chế tạo và một sự hiểu biết mạnh mẽ của các sản phẩm cuối cùng. Mạch lắp ráp bảng chỉ là một mảnh ghép để cung cấp những sản phẩm hoàn hảo lần đầu tiên.
San Francisco Mạch là một giải pháp một cửa cho tất cả những dịch vụ bảng mạch vì vậy chúng tôi thường cố thủ với các quá trình sản xuất PCB từ thiết kế để lắp ráp. Thông qua mạng lưới mạnh mẽ của chúng tôi lắp ráp mạch và sản xuất các đối tác đã được kiểm chứng, chúng tôi có thể cung cấp các tính năng tiên tiến nhất và gần như vô hạn cho mẫu thử nghiệm hoặc sản xuất ứng dụng PCB của bạn. Tiết kiệm cho mình những rắc rối mà đi kèm với quá trình mua sắm và giao dịch với các nhà cung cấp nhiều thành phần. Các chuyên gia của chúng tôi sẽ tìm thấy bạn những phần tốt nhất cho sản phẩm cuối cùng của bạn.
Dịch vụ hội PCB:
Lắp ráp nguyên mẫu nhanh-turn
Lắp ráp chìa khoá
Lắp ráp chìa khoá một phần
lắp ráp lô hàng
RoHS compliant lắp ráp chì
Non-RoHS lắp ráp
lớp phủ bảo giác
Thức hộp-xây dựng và đóng gói
Quy trình PCB hội
Khoan ----- ----- Exposure mạ ----- Etaching & Tước ----- Đột ----- Kiểm Tra Điện ----- ----- SMT Wave Soldering --- --Assembling ----- ICT ----- Kiểm tra hàm ----- nhiệt độ & Kiểm tra độ ẩm
Dịch vụ thử nghiệm
X-Ray (2-D và 3-D)
BGA X-Ray kiểm tra
AOI kiểm tra (tự động kiểm tra quang học)
Thử nghiệm công nghệ thông tin (In-Circuit Testing)
Kiểm tra chức năng (tại hội đồng quản trị và hệ thống cấp)
bay Probe
Khả năng
Surface Mount Technology / Phụ tùng (SMT hội)
Thông qua-lỗ thiết bị / Phụ tùng (THD)
Các bộ phận khác nhau: SMT & THD lắp ráp
BGA / Micro BGA / uBGA
QFN, POP & chì ít chip
2800 pin-count BGA
0201/1005 các thành phần thụ động
0.3 / 0.4 Pitch
PoP trọn gói
Flip-Chip dưới đầy CCGA
BGA interposer / Stack-up
và hơn thế nữa…
Thông tin chi tiết sản phẩm:
|
| Làm nổi bật: | circuit board assembly,pcb assembly services |
||
|---|---|---|---|

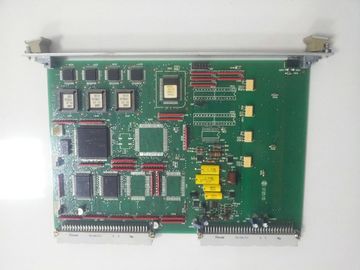

Single Layer FR-4 Electronic PCB Board Assembly Service For PCB & PCBA in Medical and Health Field
Our services for the PCB Assembly
Our capabilities for the PCB Assembly
|
Stencil Size Range |
736 mm x 736 mm |
|
Min. IC Pitch |
0.30 mm |
|
Max. PCB Size |
410 mm x 360 mm |
|
Min. PCB Thickness |
0.35 mm |
|
Min. Chip Size |
0201 (0.6 mm X 0.3 mm) |
|
Max. BGA Size |
74 mm X 74 mm |
|
BGA Ball Pitch |
1.00 mm (Min) / F3.00 mm (Max) |
|
BGA Ball Diameter |
0.40 mm (Min) /F1.00 mm (Max) |
|
QFP Lead Pitch |
0.38 mm (Min) /F2.54 mm (Max) |
|
Frequency of Stencil Cleaning |
1 time / 5 ~ 10 Pieces |
Our capabilities for handling the Bare PC Board fabrication
Fabrication data inputs: Gerber data RS-274-X or RS-274-D with aperture list and drill files, design file with Protel, PAD2000, POWERPCB, ORCAD
Layers 2-30 L
Material Types Fr-4, Fr-5, High-Tg, Halogen Free, Rogers,
Isola, Taconic, Arlon, Teflon, Aluminum Based
Max. Panel Dimension 39000mil * 47000mil / 1000mm * 1200mm
Outline Tolerance ±4mil ±0.10mm
Board Thickness 8mil-236mil / 0.2mm-6.0mm
Board Thickness Tolerance ±10%
Dielectric Thickness 3mil-8mil / 0.075mm-0.20mm
Min. Track Width 3mil / 0.075mm
Min. Track Space 3mil / 0.075mm
External Cu Thickness HOZ-6OZ / 17um~210um
Internal Cu Thickness HOZ-6OZ / 17um~210um
Drilling Bit Size ( CNC ) 6mil-256mil / 0.15mm-6.50mm
Finished Hole Dimension 4mil-236mil / 0.1mm—6.0mm
Hole Tolerance ±2mil / ±0.05mm
Hole Position Tolerance ±2mil / ±0.05mm
Laser Drilling Hole Size 4mil / 0.1mm
Aspect Ration 12:1
Solder Mask Green, Blue, White, Black, Red, Yellow, Purple, etc.
Min Solder mask Bridge 2mil / 0.050mm
Plugged Hole Diameter 8mil-20mil / 0.20mm-0.50mm
Impedance Control V-scoring ±10%
Surface Finishing HASL, HASL(lead Free), Immersion Gold, Immersion Tin,
Immersion Silver, OSP, Hard Gold( up to 100u”)
Our manufacturing experience includes, but is not limited to:
|
Note Book fields |
CHARGER BOARD |
INVERTER |
POWER CPU |
LVDS CARD |
IR BOARD |
|
LCD MOTHERBOARD |
LED BOARD |
RAM CARD |
DATA BOARD |
BATT BOARD |
|
|
DVR MOTHERBOARD |
USB BOARD |
CARD READER |
AUDIO BOARD |
ISDN MODEN |
|
|
PC fields |
2.5 inch HDD |
PC/MAC FDD |
DOCKING |
PORT REPILICATOR |
PCMCIA CARD |
|
3.5 inch HDD |
SATA HDD |
ADAPTER |
DVD ROM |
SSD |
|
|
Telecom fields |
DVBT.ATSC TV |
GPS UNIT |
CAR GPS UNIT |
ADSL MODEN |
3.5inch DVB-T RECEIVER |
|
Audio & Video fields |
MPEG 4 PLAYER |
KVM SWITCH |
E-BOOK READER |
HDMI BOX |
DVI BOX |
|
Electronic Security fields |
LCD TV MOTHERBOARD |
DVR MOTHERBOARD |
CCD BOARD |
IP CAMERA |
CCTV CAMERA |
|
Health & Medical fields |
DIGITAL TEMS UNIT |
EAR THERMOMETER |
BLOOD GLUCOSE TEST METERS |
BODY FAT MONITOR |
DIGITAL BLOOD PRESSURE MONITOR |
|
LED Application fields |
LED AUTO LAMP |
LED ROPE LIGHT |
LED BULB |
OUTDOOR LED DISPLAY |
PROJECTION LIGHTING |
|
Test Instrument fields |
OSCILLOSCOPE |
POWER SUPPLY |
L.C.R. METER |
LOGIC ANALYZER |
MULTIMETER |
|
Consumer Electronics fields |
SENSORS BOARD |
DRIVER BOARD |
USB DVIVER BOARD |
BAR-CODE PRINTER |
MP3 PLAYER |
|
SOLAR PANEL MODULE |
PEN TABLET |
USB HUB |
USB CARD READER |
USB FLASH DRIVE |
Get a quote from Fortunemount for your custom (OEM ) product inquiry
In order to estimate an accurate quotation, the list below represents the minimum information we need from you.
Welcome the small order.
E-mail us to find out how we can fill your requirements
