Giới thiệu
Flex bo mạch in cứng nhắc là những bảng sử dụng một sự kết hợp của công nghệ ban linh hoạt và cứng nhắc trong một ứng dụng. Hầu hết các bo mạch flex cứng nhắc bao gồm nhiều lớp chất nền mạch linh hoạt gắn liền với một hoặc cứng nhắc hơn bảng bên ngoài và / hoặc nội bộ, tùy thuộc vào thiết kế của ứng dụng. Các chất nền linh hoạt được thiết kế để được trong một nhà nước liên tục flex và thường được hình thành vào những đường cong uốn cong trong sản xuất, lắp đặt.
Thiết kế flex cứng có nhiều thách thức hơn so với thiết kế của một môi trường ban cứng điển hình, các bo mạch này được thiết kế trong một không gian 3D, mà còn cung cấp hiệu quả không gian lớn hơn. Bởi có thể để thiết kế ba chiều thiết kế flex cứng nhắc có thể xoay, gập và cuộn các chất nền ban linh hoạt để đạt được hình dạng mong muốn của họ cho gói ứng dụng cuối cùng của.
Quy trình sản xuất
Cho dù sản xuất một mẫu thử nghiệm hoặc sản xuất flex cứng nhắc số lượng đòi hỏi quy mô lớn cứng nhắc flex PCB chế tạo và lắp ráp PCB, công nghệ này được chứng minh tốt và đáng tin cậy. Phần PCB flex là đặc biệt tốt trong việc khắc phục không gian và trọng lượng các vấn đề với độ không gian tự do.
Xem xét cẩn thận các giải pháp linh động cứng nhắc và đánh giá thích hợp của các tùy chọn có sẵn ở giai đoạn sớm trong giai đoạn thiết kế PCB flex cứng nhắc sẽ trở lại lợi ích đáng kể. Điều quan trọng là sự cứng nhắc flex PCB fabricator tham gia sớm trong quá trình thiết kế để đảm bảo thiết kế và phần fab đều phối hợp và để giải thích cho các biến thể sản phẩm cuối cùng.
Các giai đoạn sản xuất flex cứng nhắc cũng là phức tạp và mất nhiều hơn so với chế tạo tàu cứng nhắc thời gian hơn. Tất cả các thành phần linh hoạt của các hội đồng flex cứng nhắc có các quy trình xử lý, khắc và hàn hoàn toàn khác so với bảng FR4 cứng nhắc.
Các ứng dụng
PCBs linh hoạt cứng nhắc cung cấp một mảng rộng các ứng dụng, từ các hệ thống vũ khí và hàng không vũ trụ quân sự cho điện thoại và máy ảnh kỹ thuật số di động. Càng ngày, cứng nhắc ban flex chế tạo đã được sử dụng trong các thiết bị y tế như máy điều hòa nhịp với không gian và giảm trọng lượng khả năng của mình. Những lợi thế tương tự cho việc sử dụng PCB flex cứng nhắc có thể được áp dụng cho các hệ thống vũ khí và kiểm soát vũ khí quân sự.
Trong các sản phẩm tiêu dùng, flex cứng nhắc không chỉ tối đa hóa không gian và trọng lượng nhưng cải thiện đáng kể độ tin cậy, loại bỏ nhiều nhu cầu cho mối nối hàn và tinh tế, dây mỏng manh dễ bị các vấn đề kết nối. Đây chỉ là một ví dụ, nhưng PCBs flex cứng nhắc có thể được sử dụng để mang lại lợi ích gần như tất cả các ứng dụng điện tiên tiến bao gồm cả thiết bị thử nghiệm, công cụ và xe ô tô. Không chắc chắn những gì công nghệ cần phải được sử dụng cho các dự án của bạn? Gọi các chuyên gia của chúng tôi và chúng tôi có thể giúp bạn tìm hiểu xem bạn cần flex, công nghệ PCB flex hoặc HDI cứng nhắc.
Thông tin chi tiết sản phẩm:
Thanh toán:
|

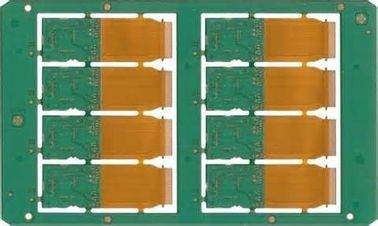

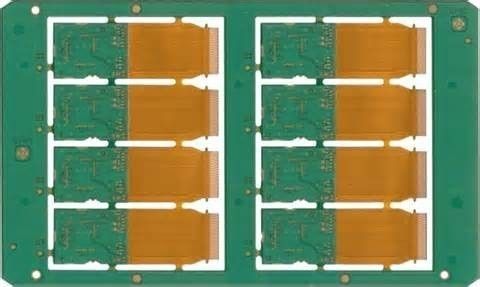

Rigid flex PCB produce
1.Layers count: 6 pcb;Board size: 224 x 206mm;
2.Minimum hole size: 0.4mm;Line width/space: 12/8mils
Rigid flex PCB produce
Key Specifications/
Special Features:
• HDI Printed Circuit Board
Pacific PCB is a leading production company specialized in producing small quantity and diverse PCB prototypes. We manage fast time-to market to the standard for quality assurance.
• General Manufacturing Capability
| Category | Description | Capability |
| File Formats | Gerber files- preferred | 274-X,274-D,DPF,ODB++ |
| Drill file | X & Y coordinates, with tool sizes included | |
| Size | Max. finished dimensions | 580mm x 800mm – Single/ Double-sided |
| 550mm x 800mm – Multilayer | ||
| Board Thickness | Standard | 1.6mm ±10% |
| Min. | Single/ Double-sided:0.2mm ±0.1mm | |
| 4-layer:0.4mm ±0.1mm | ||
| 6-layer:0.6mm ±0.1mm | ||
| 8-Layer:1.0mm ±0.1mm | ||
| 10-layer:1.0mm ±0.12mm | ||
| 12-layer:1.2mm ±0.12mm | ||
| … | ||
| 32-layer:4.0mm ±0.4mm and above | ||
| Max. | 6.3mm ±10% | |
| Bow and twist | < 7/1000 | |
| Copper | Outer Cu weight | 1oz ~ 10oz |
| Weight | Inner Cu wight | 1/3oz ~ 6oz |
| Laminate Materials | FR4(High TG,halogen-free),FR5,ISOLA(FR408,370HR),TEFLON,POLYIMIDE,ROGERS(RO4003,RO4350,RO4450),Aluminum plate (Single,Double-sided) | |
| FR4 Thickness | 1.6mm | |
| High TG FR4 (170 deg C) | 1.6mm | |
| Board Cutting | Max. number of layers | 32 |
| Min. thickness for inner layers (Cu thickness are excluded) | 0.07mm | |
| Drilling | Min. size | 0.1mm |
| Max. size | 6.0mm | |
| Drill Deviation | ±0.002” (0.050mm) | |
| PTH hole tolerance | ±0.003” (0.075mm) | |
| NPTH hole tolerance | ±0.002” (0.050mm) | |
| Angle of Countersink | 80°,90°,100°,120° | |
| Plating | Min. hole size | 0.0008” |
| Aspect ratio | 20 | |
| Etching | Trace width tolerance | ±20% |
| Min. trace width / space (1oz finished Cu weight starting from 1/3oz) | 0.003”/ 0.003”(0.08mm) | |
| Min. trace width / space (1oz finished Cu weight starting from 1/2oz) | 0.004”/ 0.004”(0.1mm) | |
| Min. trace width / space (2oz finished Cu weight) | 0.005”/ 0.005”(0.127mm) | |
| Min. trace width / space (3oz finished Cu weight) | 0.008”/ 0.008”(0.2mm) | |
| Min. trace width / space (4oz finished Cu weight) | 0.012”/ 0.012” (0.3mm) | |
| Inner Layers | Min. space from drilling to inner pattern | 0.1mm |
| Min. space from annular ring to inner pattern | 0.1mm | |
| Layer-to-layer registration | ±0.003”(0.08mm) | |
| Solder Mask | Color | green,light green,matte green,white,extreme white,black,matte black,dark brown,yellow,red,blue,transparent |
| Min. solder mask clearance | 0.003” | |
| Thickness | 0.0004” | |
| Silkscreen | Color | White,black,yellow,red,blue,green |
| Min. trace width | 0.005” | |
| Min. size | 0.028” / 0.028” | |
| Electrical Test | AOI | Y |
| Flying Probe Tester | Y | |
| Controlled Impedance | Tolerance | ±10% |
| Impedance tester | Tektronix TDS8200 | |
| Routing | End Mills Test | ±0.15mm(0.006”) |
| CNC Tolerance | ±0.15mm(0.006”) | |
| V-Cut Depth | ±0.1mm(0.004”) | |
| V-cut angle deviation | ±0.1mm(0.004”) | |
| Semi-hole | Y | |
| Surface Finish | HASL,HASL pb free,immersion gold,immersion silver,immersion tin,O.S.P (Entek),S/G plating,ENEPIG,G/F plating,carbon… | |
| Blind and Buried Vias | 3+N+3 | Y |
| Resin,hole-filling ink,PTH | Y | |
| Others | UL Cert. | Y |
| ISO Cert. | ISO9001/ISO14001/RoHS | |
Pacific PCB’s transparent factory allows our customers to witness the fascinating process of PCB production!
