Chi tiết dịch vụ:
1) PCB nhanh với trong 12 giờ, 24 giờ và 48 giờ là có sẵn.
2) Không MOQ cho PCB, PCBA, FPC và Alu pcb.
3) Bảng là tương thích RoHS UL.
4) Các kỹ sư với hơn 10 năm kinh nghiệm làm việc có thể cung cấp cho bạn các đề xuất chuyên nghiệp.
5) Năng lực sản xuất Nhà máy 15.000 mét vuông / tháng.
6) tiêu chuẩn kiểm tra chất lượng: IPC-6012 Class II.
7) Vật liệu cơ bản: FR4, Hi-tg FR4, nhôm, tần số cao (Rogers, Taconic, F4B, Arlon vv), PI, PET.
Kết thúc bề mặt
HAL, HASL chì miễn phí, Immersion vàng, vàng mạ, ngón tay vàng, ngâm bạc, ngâm Tín, OSP, mực Carbon
Ưu điểm
1.Embedded hiệu suất cao bo mạch chủ công nghiệp. (2.0cm siêu mỏng)
2.DDR3 1066/1333 nhớ / 1600MHz, SO-DIMM socket tối đa lên đến 4GB.
3.Support WIFI, 3G thẻ SIM, dual cổng 1000M RJ45 LAN, hỗ trợ Mini SATA SSD, hiệu quả hơn.
4.Support điện khởi động / plug and play, Timer-power-on.
Độ phân giải tối đa 5.Support 1080P HDMI lên đến: 1920 * 1200; Hỗ trợ 24bit LVDS kênh đôi; VGA tối đa độ phân giải lên đến: 2048 * 1536.
6.Reliable, ổn định cao, tiếng ồn thấp, điện năng thấp consumption.Perfectly thích hợp cho máy AD Player / AIO / IPC / VOD / xe máy / HTPC, vv
Điều khiển công nghiệp PCB Thông số kỹ thuật
Bộ vi xử lý CPU
• ATMEL AT91SAM9G45, ARM926EJ-S lõi
• 400MHz
Bộ nhớ DDR RAM
• 128MB DDR2 RAM, 133MHz, 32bit dữ liệu xe buýt
FLASH lưu trữ
• On-board 512K DataFlash (DB45041D)
• On-board 128M * NandFlash 8bits (K9F1G08U0B) có thể thay đổi dung lượng lớn hoặc chip công nghiệp theo yêu cầu của khách hàng
giao diện
• 2 * 100 pin khoảng cách 0.8mm B đến B (các kết nối 350 ° C nhiệt độ cao đã được kiểm tra và chấn động thử nghiệm)
Tài Onboard khác
• DM9161 con chip net, hỗ trợ 10M / 100M Ethernet với chế độ MII, hơn tương thích hơn RMII;
• 1.8V, 3.3V, 5.0V điện áp đầu vào
PCB kỹ thuật & Kích thước
• Sử dụng sáu tầng trên của quá trình chính xác cao PCB, và có các tính chất điện tốt nhất và chống nhiễu hiệu suất
• 74 x 53 x 1.5mm
Các thông số làm việc
• Nhiệt độ làm việc: -20 ° C ~ 70 ° C (người dùng có thể tùy chỉnh hàng loạt -40 ° C ~ 85 ° C)
• Độ ẩm: 5% ~ 95%, không ngưng tụ
Sự tiêu thụ ít điện năng
• Nguồn 5V DC điện, tiêu thụ điện năng thấp, <1W
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Làm nổi bật: | PCB định tuyến máy,PCB Router Machine |
||
|---|---|---|---|

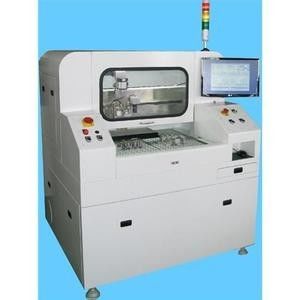

Máy định tuyến tháo rời PCB chuyên nghiệp Windows XP 400W
Danh sách bộ phận máy
| I. Phần cứng | |
| CON QUAY | Trục chính Morning Star và biến tần |
| CCD | Máy ảnh công nghiệp dòng 520 của Sony |
| ỐNG KÍNH | Máy tính EX2C |
| Đinh ốc | Nhập khẩu vít me bi đất chính xác của TBI |
| Hướng dẫn | Mở rộng HIWIN Đường ray dẫn hướng tuyến tính nhập khẩu |
| ĐỘNG CƠ | Dòng JiaBao LCF |
| THẺ CONTRONL I / O | HFC PCI-9074 |
| THẺ CONTRONL LÁI XE | HFC PCI-9074 |
| THẺ I / O | PCI-9074-64 chiếc / -38 chiếc |
| Dọn dẹp tĩnh | Dòng STATIC-ST401A |
| Máy tính | (RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G) |
| Giao diện máy | AOC LCD17 ", chuột Logitech |
| 2.phần mềm | |
| Hệ thống điều khiển | Windows XP Professional (Service3, v.3244) |
| Hoạt động GUI | Windows XP Trung Quốc |
| Chương trình chỉnh sửa | Nội tuyến |
| Thị giác | CCD AOTU bù đắp |
| Hệ thống điều khiển | Phiên bản F 1.0.2 |
Thông số hiệu suất MLF-F01
| Tổng thể | |
| Kích thước (W * D * H) | 1220mm * 1450mm * 1420mm |
| Trọng lượng | 550kg |
| Chiều cao bù đắp | 60 ~ 110mm |
| Người thao túng | |
| Loại động cơ | Dòng JiaBao |
| Định vị khả năng lặp lại | 0,001mm |
| Khu vực làm việc trục (tối đa) | 680mm * 360mm * 50mm |
| Trạm làm việc | |
| Cố định PCB | tiêu chuẩn, chuyên môn hóa |
| Tải / dỡ PCB | thủ công |
| Kích thước PCB (tối đa) | 322mm * 322mm |
| PCB dày (tối đa) | 5mm |
| Cố định | |
| Cố định độ cứng | Tiêu chuẩn |
| Cố định cố định | máy móc |
| Động cơ trục chính | |
| Sức mạnh | 400W |
| Con quay | 50000rpm / phút |
| Bảo vệ | tự / gió làm mát |
| Thay đổi máy cắt | Chuyên môn hóa |
| Khả năng định tuyến | |
| Tốc độ cắt (tối đa) | 100mm / s |
| Tốc độ lái xe (tối đa) | 3000mm / s |
| Độ chính xác của cắt | 0,01mm |
| Hệ thống chân không | |
| Năng lượng chân không | 2.2KW AC 380V |
| Máy hút bụi | dây dọi |
| Tiện ích | |
| Sức mạnh | 2.2KW AC380V |
| Cung cấp không khí | 2 ~ 5kg / cm2 |
| Lập trình | |
| Chương trình chỉnh sửa | Nội tuyến |
| Chức năng sửa | Đường thẳng, cung tròn, đường tròn, đường cong chữ U |
| Bộ nhớ chương trình | Ổ cứng |
| Thị giác | SONE màu CCD |
| bù dao phay | TỰ ĐỘNG |
| Thiết lập chân không | TỰ ĐỘNG |
| Màn hình hoạt động | |
| Iindicator | Iindicator Trạng thái máy |
| kiểm tra công cụ | Tuổi thọ công cụ phát hiện tự động, sử dụng kiểm tra thời gian |
| Bảo vệ động cơ | Có chức năng bảo vệ quá nhiệt, quá tải, điện áp thấp |
| kiểm tra quá tải động cơ | Có quá tải, dòng bình thường, chức năng bảo vệ điện áp thấp |
| Thời gian sử dụng công cụ | Tuổi thọ của công cụ phát hiện tự động, |
| Thống kê dữ liệu | Mô hình bảng riêng biệt, số đếm tách biệt, phương pháp đếm đa dạng |
| Hồ sơ lỗi | Phần mềm tự động ghi lại tất cả bộ nhớ cảnh báo của máy |
| III.Sự chính xác | |
| Trục chính xác | 0,001mm |
| Độ chính xác cắt | 0,1mm |
| IV.Sự an toàn | |
| Khu vực làm việc bảo vệ | Với bốn lớp bảo vệ kín |
| Cảm biến cửa | Cảm biến vi chuyển đổi cửa an toàn phía trước và phía sau (tùy chọn) |
| Nút dừng kỳ hạn |
Mô tả chức năng
1. Hình ảnh phóng to X10 giúp lập trình dễ dàng hơn và tăng độ chính xác của cài đặt điểm.
2. Hai bàn trượt cung cấp chuyển động vào và ra đồng thời để giảm thời gian kéo để đạt năng suất tốt hơn.
3. Hệ thống bù trừ AUTO MARK. Hình ảnh CD có thể kiểm tra & mô phỏng đường dẫn hoặc định tuyến để giảm sai sót không cần thiết trước khi cắt.
4. bit routng tự động nâng và dịch chuyển đến điểm lập trình tiếp theo sau đó cắt để kéo dài thời gian sử dụng của bit định tuyến.
5. cửa an toàn thiết kế ngành công nghiệp.
6. Hình ảnh CCD có thể kiểm tra và mô phỏng đường dẫn hoặc định tuyến để giảm lỗi không cần thiết trước khi cắt.
