Thủ tục kiểm tra cho Ban PCB
--- Chúng tôi thực hiện nhiều thủ tục chất lượng đảm bảo trước khi vận chuyển ra bất kỳ bảng mạch PCB. Bao gồm các:
* Kiểm tra trực quan
* Dò bay
* Giường của móng tay
· * Kiểm soát trở kháng
· * Phát hiện Hàn-khả năng
* Kỹ thuật số kính hiển vi metallograghic
· * AOI (Automated kiểm tra quang học)
Điều khoản chi tiết cho sản xuất PCB
--- Yêu cầu kỹ thuật để lắp ráp PCB:
* Chuyên nghiệp Công nghệ hàn bề mặt gắn kết và thông qua lỗ
* Kích thước khác nhau như 1206,0805,0603 thành phần công nghệ SMT
* ICT (Trong Circuit Test), FCT công nghệ (Circuit thử nghiệm chức năng).
* PCB hội Với UL, CE, FCC, RoHS phê duyệt
* Nitơ khí reflow công nghệ hàn cho SMT.
* Tiêu chuẩn cao SMT & Line hội Hàn
* Mật độ cao bảng kết nối với nhau năng lực công nghệ vị trí.
xử lý bề mặt
HAL chì
Vàng mạ (1-30 vi inch)
OSP
mạ bạc
Tinh khiết Tin mạ
Immersion Tín
Immersion vàng
Ngón tay vàng
Dịch vụ khác:
A) Chúng tôi có nhiều chất liệu đặc biệt như Rogers, teflon, taconic, Cha-4 tg cao, Gạch trong kho. Chào mừng bạn đến gửi cho chúng tôi yêu cầu của bạn.
B) Chúng tôi cũng cung cấp các thành phần tìm nguồn cung ứng, thiết kế PCB, sao chép PCB, PCB vẽ, lắp ráp PCB và như vậy.
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điểm nổi bật: | lắp ráp ánh sáng dẫn,lắp đèn LED |
||
|---|---|---|---|

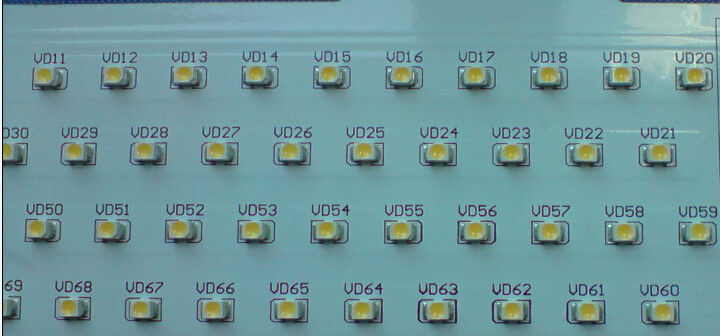

Nhôm cao năng LED LED hội đồng / chì HASL 1.6MM nhôm LED PCBA
Thông số kỹ thuật
1. Chiều dài tối đa: 1.8mm đối với FR4, 1.5mm đối với nhôm
2. Độ dày của Board Độ dày: 0.2mm-5.0 mm (8mil-197mil)
3. Kết thúc bề mặt: HASL, ENIG, bạc ngâm, OSP
4. Chất chống cháy: 94V-0
5. Định hình; V-cắt, đấm dụng cụ, định tuyến CNC,
Khả năng và dịch vụ PCB:
1. Single-sided, hai mặt và nhiều lớp PCB (lên đến 30 lớp)
2. Linh hoạt PCB (lên đến 10 lớp)
3. Rigid-flex PCB (lên đến 8 lớp)
4. CEM-1, CEM-3 FR-4, FR-4 Vật liệu cao TG, Polyimide, nhôm.
5. HAL, HAL không chì, chìm vàng / bạc / thiếc, vàng cứng, xử lý bề mặt OSP.
6. Các bo mạch in được tuân thủ 94V0 và tuân thủ tiêu chuẩn PCB quốc tế của Class 2 của IPC610.
7. Các số lượng dao động từ nguyên mẫu đến khối lượng sản xuất.
8. Thử nghiệm 100% E
Chi tiết kỹ thuật sản xuất PCB
1 | lớp | 1-30 lớp |
2 | Vật chất | CEM-1, CEM-3 FR-4, FR-4 Cao TG, Polyimide, |
3 | Độ dày của tấm | 0.2mm-6mm |
4 | Kích thước tối đa của bảng | 800 * 508mm |
5 | Kích thước lỗ nhỏ nhất | 0,25mm |
6 | chiều rộng min.line | 0.075mm (3mil) |
7 | khoảng cách min.line | 0.075mm (3mil) |
số 8 | Bề mặt hoàn thiện | HAL, HAL không chì, Immersion Vàng / Bạc / Tin, Vàng cứng, |
9 | Độ dày đồng | 0.5-4.0oz |
10 | Màu mặt nạ hàn | xanh / đen / trắng / đỏ / xanh / vàng |
11 | Bao bì bên trong | Bao bì chân không, túi nhựa |
12 | Bao bì bên ngoài | bao bì carton tiêu chuẩn |
13 | Khoan dung | PTH: ± 0.076, NTPH: ± 0.05 |
14 | Chứng chỉ | UL, ISO9001, ISO14001, ROHS, TS16949 |
15 | Đấm lỗ | Định tuyến, V-CUT, Beveling |
Ứng dụng của sản phẩm:
1.Computers và các sản phẩm có liên quan : Ban điện di động, U đĩa, giao diện mạng, bảng điều khiển
máy tính, tang lễ, chuột không dây.
2.Home thiết bị : máy chiếu thông minh / kỹ thuật số tang lễ, bảng tần số cao. Máy ghi âm và bộ lặp
hội đồng quản trị, bảng điều khiển thiết bị âm thanh tự động và bảng điều khiển.
3.Liên lạc thông tin liên lạc : hội đồng di động ,. Bảng ghi GPS / hướng, điện thoại không dây chính
hội đồng quản trị, Ban liên lạc chính.
4.LED Ánh sáng : LED lái xe điện, LED ánh sáng bảng điều khiển, đèn LED ánh sáng vành đai.
5. Chúng tôi đã được chuyên sản xuất các đơn vị kiểm soát cho các thiết bị thương mại như
thiết bị đo lường và kiểm định công nghiệp, hệ thống giám sát và kiểm định, máy tính, nhà
thiết bị như máy điều hòa không khí, tủ lạnh, hệ thống năng lượng mặt trời, nước nóng và ô tô .
