Nhà MẫuBan LED PCB

Nhôm dựa / FR4 LED LED hội LED PCBA với đèn LED

PCB Chứng chỉ
chất lượng tốt Flexible PCB
chất lượng tốt Flexible PCB
Khách hàng đánh giá
The board quality is very good! We have been WonDa’s customer for more than 4 years. Your good service and quality is too good.

—— Jay

Cooperation is very satisfactory and the Company of the past few years, we are very willing to continue long-term cooperation.

—— Rob

The board quality is very good! I’m surprised with the low cost and quick delivery. It is totally out of my expectation. I will definitely come back.

—— Victoria, Australia

Tôi trò chuyện trực tuyến bây giờ

Ban LED PCB

  • độ chính xác cao Ban LED PCB các nhà cung cấp
  • độ chính xác cao Ban LED PCB các nhà cung cấp

Thủ tục kiểm tra cho Ban PCB

--- Chúng tôi thực hiện nhiều thủ tục chất lượng đảm bảo trước khi vận chuyển ra bất kỳ bảng mạch PCB. Bao gồm các:

* Kiểm tra trực quan

* Dò bay

* Giường của móng tay

· * Kiểm soát trở kháng

· * Phát hiện Hàn-khả năng

* Kỹ thuật số kính hiển vi metallograghic

· * AOI (Automated kiểm tra quang học)

Điều khoản chi tiết cho sản xuất PCB

--- Yêu cầu kỹ thuật để lắp ráp PCB:

* Chuyên nghiệp Công nghệ hàn bề mặt gắn kết và thông qua lỗ

* Kích thước khác nhau như 1206,0805,0603 thành phần công nghệ SMT

* ICT (Trong Circuit Test), FCT công nghệ (Circuit thử nghiệm chức năng).

* PCB hội Với UL, CE, FCC, RoHS phê duyệt

* Nitơ khí reflow công nghệ hàn cho SMT.

* Tiêu chuẩn cao SMT & Line hội Hàn

* Mật độ cao bảng kết nối với nhau năng lực công nghệ vị trí.

xử lý bề mặt

HAL chì
Vàng mạ (1-30 vi inch)
OSP
mạ bạc
Tinh khiết Tin mạ
Immersion Tín
Immersion vàng
Ngón tay vàng

Dịch vụ khác:

A) Chúng tôi có nhiều chất liệu đặc biệt như Rogers, teflon, taconic, Cha-4 tg cao, Gạch trong kho. Chào mừng bạn đến gửi cho chúng tôi yêu cầu của bạn.

B) Chúng tôi cũng cung cấp các thành phần tìm nguồn cung ứng, thiết kế PCB, sao chép PCB, PCB vẽ, lắp ráp PCB và như vậy.

Nhôm dựa / FR4 LED LED hội LED PCBA với đèn LED

Aluminum Based / FR4 LED PCB Assembly LED PCBA with LED Lights
Aluminum Based / FR4 LED PCB Assembly LED PCBA with LED Lights Aluminum Based / FR4 LED PCB Assembly LED PCBA with LED Lights Aluminum Based / FR4 LED PCB Assembly LED PCBA with LED Lights Aluminum Based / FR4 LED PCB Assembly LED PCBA with LED Lights

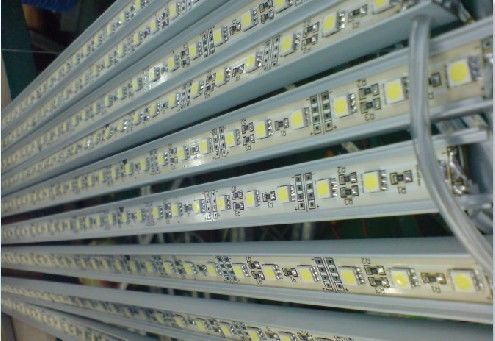

Hình ảnh lớn :  Nhôm dựa / FR4 LED LED hội LED PCBA với đèn LED

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: HUASWIN
Chứng nhận: ISO/UL/RoHS
Số mô hình: HSPCBA1007

Thanh toán:

Số lượng đặt hàng tối thiểu: Bộ 1
Giá bán: negotiable
chi tiết đóng gói: Túi chống tĩnh điện, chống tĩnh điện bong bóng bọc + tốt chất lượng thùng carton box
Thời gian giao hàng: 15-20 ngày làm việc
Điều khoản thanh toán: T/T, Western Union, thư tín dụng
Khả năng cung cấp: 10, 000chiếc mỗi tháng
Chi tiết sản phẩm
Làm nổi bật:

lắp ráp ánh sáng dẫn

,

lắp đèn LED

Chất lượng cao Led pcb lắp ráp, dẫn pcba với đèn LED (Vật liệu nhôm & FR4

Thông số kỹ thuật

dẫn lắp ráp pcb
1. Bố trí và chế tạo PCB
2. Mua sắm linh kiện
3. Hội PCB của SMT và DIP

4. Chương trình trước khi bắt đầu chương trình IC / đốt trên đường dây

5. Thử nghiệm điện tử có độ chính xác cao bao gồm: AOI, ICT, kiểm tra chức năng,

6. Thử nghiệm lão hóa cho tất cả các LED PCBA

Chúng tôi có thể đảm bảo giá tốt nhất, chất lượng tốt, giao hàng nhanh và tốt nhất dịch vụ sau bán hàng!

Chào mừng đến với Huaswin!

Huaswin Điện tử là một chuyên nghiệp PCB & PCB hội nhà sản xuất, đặt tại Thâm Quyến, Trung Quốc.

Chúng tôi cung cấp dịch vụ cơ sở một lần: thiết kế PCB, chế tạo PCB, mua sắm linh kiện, SMT và DIP

lắp ráp, lập trình trước IC / ghi trực tuyến, kiểm tra, đóng gói chống tĩnh.

Khả năng và dịch vụ PCB:


1. Single-sided, hai mặt và nhiều lớp PCB (lên đến 30 lớp)

2. Linh hoạt PCB (lên đến 10 lớp)

3. Rigid-flex PCB (lên đến 8 lớp)

4. CEM-1, CEM-3 FR-4, FR-4 Vật liệu cao TG, Polyimide, nhôm.
5. HAL, HAL không chì, chìm vàng / bạc / thiếc, vàng cứng, xử lý bề mặt OSP.
6. Các bo mạch in được tuân thủ 94V0 và tuân thủ tiêu chuẩn PCB quốc tế của Class 2 của IPC610.
7. Các số lượng dao động từ nguyên mẫu đến khối lượng sản xuất.
8. Thử nghiệm 100% E

Chi tiết kỹ thuật sản xuất PCB

1

lớp

1-30 lớp

2

Vật chất

CEM-1, CEM-3 FR-4, FR-4 Cao TG, Polyimide,

Vật liệu nhôm.

3

Độ dày của tấm

0.2mm-6mm

4

Kích thước tối đa của bảng

800 * 508mm

5

Kích thước lỗ nhỏ nhất

0,25mm

6

chiều rộng min.line

0.075mm (3mil)

7

khoảng cách min.line

0.075mm (3mil)

số 8

Bề mặt hoàn thiện

HAL, HAL không chì, Immersion vàng / bạc / Tin,

Vàng cứng, OSP

9

Độ dày đồng

0.5-4.0oz

10

Màu mặt nạ hàn

xanh / đen / trắng / đỏ / xanh / vàng

11

Bao bì bên trong

Bao bì chân không, túi nhựa

12

Bao bì bên ngoài

bao bì carton tiêu chuẩn

13

Khoan dung

PTH: ± 0.076, NTPH: ± 0.05

14

Chứng chỉ

UL, ISO9001, ISO14001, ROHS, TS16949

15

Đấm lỗ

Định tuyến, V-CUT, Beveling


PCB hội dịch vụ:

Hội SMT
Tự động Pick & Place
Vị trí của các Hợp phần nhỏ như 0201
Fine Pitch QEP - BGA
Kiểm tra quang học tự động

Lắp qua lỗ
Wave Soldering
Lắp ráp và hàn

Tìm nguồn nguyên liệu
Lập trình trước IC / Đốt trực tuyến

Kiểm tra chức năng theo yêu cầu

Thử nghiệm lão hóa cho bảng LED và bảng điện

Hoàn thành lắp ráp đơn vị (bao gồm cả nhựa, hộp kim loại, cuộn dây, lắp ráp cáp vv)
Thiết kế bao bì

Lớp phủ phù hợp
Cả hai lớp sơn lót và sơn phun thẳng đứng đều có sẵn. Bảo vệ lớp điện môi không dẫn điện

áp dụng vào bảng mạch in để bảo vệ bộ phận lắp ráp điện tử khỏi bị hư hỏng do

ô nhiễm muối, độ ẩm, nấm, bụi và sự ăn mòn do môi trường khắc nghiệt hoặc khắc nghiệt.

Khi tráng, nó có thể nhìn thấy rõ ràng như là một vật liệu rõ ràng và sáng bóng.


Hoàn thành xây dựng hộp
Hoàn thiện các giải pháp "Box Build" bao gồm quản lý vật liệu của tất cả các linh kiện, linh kiện cơ điện,

nhựa, vỏ bọc và vật liệu in và bao bì

Phương pháp kiểm tra

Thử nghiệm AOI
· Kiểm tra dán hàn
Kiểm tra các bộ phận xuống đến 0201 "
Kiểm tra các thành phần bị mất, bù đắp, các phần không chính xác, cực

Kiểm tra X-Ray
X-Ray cung cấp kiểm tra độ phân giải cao về:
· BGA
· Bảng trống

Kiểm tra trong mạch
Kiểm tra trong mạch thường được sử dụng kết hợp với AOI giảm thiểu các khiếm khuyết chức năng gây ra bởi

vấn đề thành phần.
· Kiểm tra sức mạnh
· Kiểm tra Chức năng Nâng cao
· Lập trình thiết bị Flash
· Thử nghiệm chức năng

Chi tiết kỹ thuật của hội đồng

1

Loại hội đồng

SMT và Thru-hole

2

Loại hàn

Chất hàn tan trong nước, chì và chì

3

Các thành phần

Số phiếu giảm xuống dưới 0201 Kích thước

BGA và VFBGA

Chì không chì mang / CSP

Hội đồng SMT hai mặt

Phạt tiền đến 08 Mils

BGA sửa chữa và Reball

Dịch vụ Xoá và Thay thế một phần - Cùng Ngày

3

Kích thước Bare Board

Nhỏ nhất: 0.25x0.25 inches

Lớn nhất: 20x20 inch

4

Định dạng tệp tin

Hóa đơn nguyên vật liệu

Gerber Files

File Pick-N-Place (XYRS)

5

Loại dịch vụ

Turn-Key, một phần Turn-Key hoặc gửi hàng

6

Bao bì Hợp phần

Cắt băng

Ống

Cuộn

Các bộ phận rời

7

Thời gian quay

15 đến 20 ngày

số 8

Thử nghiệm

Kiểm tra AOI

X-Ray kiểm tra

Kiểm tra trong mạch

Kiểm tra chức năng
