Vật chất
FR4, vật liệu không halogen, nhôm Base, Cooper cơ sở, vật liệu cao tần, lá đồng dày, 94-V0 (HB), PI liệu, CAO TG: SL S1000-2, ITEQ: IT180
xử lý bề mặt
HAL, Immersion vàng, Immersion Tín, Immersion bạc, vàng Finger, OSP, HAL (Immersion vàng, OSP, Immersion bạc, Immersion Tín) + Finger vàng
Lợi thế
Nhà máy trực tiếp 1.PCB
2.PCB chất lượng cao
3.PCB giá tốt
4.PCB thời gian nhanh chóng
Chứng nhận 5.PCB (ISO / UL E354810 / RoHS)
năng lực:
Tần số -High (nguyên TACONIC) / TG / Mật độ / độ chính xác điều khiển trở kháng bảng
-Heavy Copper PCB, kim loại dựa trên PCB. Vàng cứng PCB, Blind & vias Buried ban,
Halogen miễn phí PCB, Ban nhôm hậu thuẫn
-Gold Ngón tay + HAL & Leadfree HASL PCB, Leadfree tương thích PCB
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Base Material: | FR-4 | Copper Thickness: | 1 oz,As your request |
|---|---|---|---|
| Board Thickness: | 1.6 mm | Min. Hole Size: | 0.25mm |
| Min. Line Width: | 0.12mm | Min. Line Spacing: | 0.12mm |
| Surface Finishing: | HSAL lead free | Produc Name: | multilayer pcb prototype making machine |
| Điểm nổi bật: | đa lớp PCB,mật độ cao PCB |
||

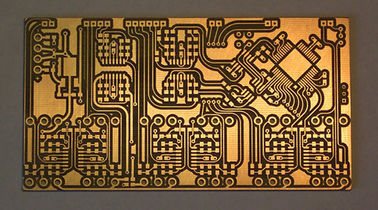

Double-Sided Multilayer Prototype PCB Ban Bốn lớp 1.6 Dịch vụ Mm dày OEM
Chào mừng bạn đến Rigao Điện tử .CO., Ltd.
- Sản xuất Hợp đồng
- Dịch vụ kỹ thuật
- PCB Thiết kế & hội và dịch vụ sao chép
- Prototyping
- Linh kiện mua
- Dây cáp và dây Assemblies
- Nhựa và Khuôn mẫu
- Nhanh chóng quay lại
1. Double-Sided liệu FR4 1 oz đồng pcb hội đồng quản trị
2. Mặt nạ hàn xanh, Immersion vàng
3. với giá cả cạnh tranh
Thông số kỹ thuật Khả năng
Yêu cầu vật liệu:
| Kích thước | Kích Max.Finshed | 20.9 "x24.4" (530mm x 620mm) |
| Ban dày | Tiêu chuẩn | 0.004 "to0.16" ± 10% (0.1mmto4.0mm ± 10%) |
| Min. | Đơn / đôi mặt: 0,008 "± 0.004" (0.2mm ± 0.1mm) | |
| 4 lớp: 0.01 "± 0.008" (0.4mm ± 0.1mm) | ||
| 8 lớp: 0.01 "± 0.008" (0.4mm ± 0.1mm) | ||
| Bow và xoắn | <7/1000 | |
| đồng trọng lượng | Outer Củ cân | 0.5oz ~ 3.0oz |
| Nội Cu ánh | 0.5oz ~ 3.0oz | |
| Vật liệu laminate | FR-4, FR-1,, FR-2, CEM-1, CEM-3 | |
Yêu cầu quá trình:
| Mặt nạ Hàn | Màu | màu xanh lá cây, ánh sáng màu xanh lá cây, trắng, đen, nâu đậm, vàng, đỏ, xanh dương |
| Min. hàn giải phóng mặt bằng mặt nạ | 0.003 "(0.07mm) | |
| bề dầy | 0,0005 "-0,0007" (0.012mm-0.017mm) | |
| màn tơ | Màu | Trắng, đen, vàng, đỏ, xanh dương, xanh lá cây |
| Min. Kích thước | 0.006 "(0.15mm) | |
| Kết thúc bề mặt | HASL, HASL pb miễn phí, ngâm vàng, ngâm bạc, ngâm thiếc, OSP (ENTEK), S / G mạ, ENEPIG, G / F mạ, carbon | |
Quản lý chất lượng:
| thử nghiệm điện | Bay Probe Tester | Y |
| Trở kháng kiểm soát | Lòng khoan dung | ± 10% |
| Trở kháng thử | Tektronix TDS8200 | |
| định tuyến | End Mills thử nghiệm | ± 0.006 "(0.15mm) |
| Nhẫn CNC | ± 0.004 "(0.1mm) | |
| V-Cắt Depth V-cut | FR-4 (1/3 + -0.1mm); FR-1, FR-2, CEM-1, CEM-3 (1/2 + -0.1mm) | |
| V-cắt góc V-CUT | 15 °, 18 °, 30 ° | |
| V-CUT | dòng, lỗ, hình chữ V |
Năng lực sản xuất cho Ban PCB
1). Loại vật liệu: CEM-3, FR-4, FR-4-TG170 / TG180, Halogen miễn phí, Rogers, Arlon, Taconic, Isola, PTFE, Bergquist
2). Xử lý bề mặt: HASL, HASL chì, HAL, Flash vàng, ngâm vàng, OSP, Gold Finger Palting, chọn lọc mạ vàng dày, ngâm bạc, ngâm thiếc, mực carbon, mặt nạ peelable
3). Mặt nạ hàn màu sắc: Xanh / MATT Green / Blue / Yello / White / Black / Red
4). Ban Kích thước: 650mm * 1000mm
5). Ban Layer: 1L-26L
6). Ban độ dày: 0.2mm đến 6.0mm
7). Độ dày đồng hoàn thành: 0,5 OZ đến 6 OZ
số 8). Min. kích thước khoan lỗ: 3 triệu (0.075mm)
9). Min. Chiều rộng Line / Khoảng cách dòng: 3 triệu / 3 triệu
10). Độ dày đồng trong lỗ:> 20um
11). Ban khoan dung độ dày: ± 10%
12). Outline khoan dung: Routing: ± 0.1mm, Đột: ± 0.1mm
13). Khả năng chịu lỗ: PTH: ± 0.076mm, NPTH: ± 0.05mm
14). khoan dung kiểm soát trở kháng: ± 10%
15). Warp và Twist: <0,75%
16). Thử nghiệm bởi: Flying-Probe Tester, Lịch thi đấu thử nghiệm, Visual Inspection
17). Yêu cầu đặc biệt: Buried và mù vias, kiểm soát trở kháng, dày Củ PCB, chọn lọc mạ vàng 30 microinch
18). Profiling: Đột, Routing, V-CUT, tạo góc xiên
19). Giấy chứng nhận: UL, ISO 9001, ISO14001, ROHS
20). Chúng tôi có một hệ thống quản lý chất lượng âm thanh, Đảm bảo chất lượng của tất cả các sản phẩm
Sản xuất chính xác cao
Nguyên tắc của chúng tôi là đơn giản, "Đạo luật bằng trái tim, Làm cho tốt nhất."
Strengthis của chúng tôi khác biệt, "Nhiều năm kinh nghiệm trong lĩnh vực PCB và PCBA"
Mục tiêu của chúng tôi là đạt được, "Để được các nhà cung cấp đáng tin cậy nhất của PCB và PCBA."
Định hướng của chúng tôi là rõ ràng, "Tập trung vào các nguyên mẫu và thấp để kinh doanh khối lượng trung bình"
