Loại vật liệu:
FR4, vật liệu không halogen, nhôm Base, Cooper cơ sở, vật liệu cao tần, lá đồng dày, 94-V0 (HB), PI liệu, CAO TG: SL S1000-2, ITEQ: IT180
Xử lý bề mặt: HAL, Immersion vàng, Immersion Tín, Immersion bạc, vàng Finger, OSP, HAL (Immersion vàng, OSP, Immersion bạc, Immersion Tín) + Finger vàng
Ứng dụng
PCBs được áp dụng cho một loạt các ngành công nghiệp công nghệ cao như: LED, viễn thông, ứng dụng máy tính, ánh sáng, máy chơi game, điều khiển công nghiệp, năng lượng, ô tô và thiết bị điện tử tiêu dùng cao cấp, vv. Bằng việc không ngừng và nỗ lực trong tiếp thị, sản phẩm xuất khẩu sang Mỹ, Canada, các hạt châu Âu, châu Phi và các nước châu Á-Thái Bình Dương khác.
Hỏi đáp
Các lỗ kích thước có sẵn là gì?
14 mils đến 150 mils - tăng 1 triệu
150 mils đến 200 mils - 5 triệu gia
trên 200 mils - lỗ sẽ được chuyển ra
Chúng tôi chỉ sử dụng máy khoan trong các đơn vị hoàng đế. Hồ sơ nộp tại đơn vị mét (mm) sẽ được chuyển đổi sang đơn vị hoàng (mils) và làm tròn đến triệu tới.
Tôi đang sử dụng để thiết kế trong đơn vị hệ mét trong khi trang web được quy định trong các đơn vị hoàng đế. Có một biểu đồ chuyển đổi tôi có thể tham khảo?
Khi yêu cầu một báo giá trực tuyến, hình thức trích dẫn có thể xử lý các đơn vị mm cũng như inch cho kích thước.
Làm thế nào để tôi chỉ định cắt ra nội / phay trong thiết kế của tôi?
Tất cả xảo / khe cắm / phay nội bộ cần được xác định trên cùng một lớp là những phác thảo ban. Các mức tối thiểu khả năng định tuyến kích thước khe là 32 mils. Trong thời gian đặt hàng, xin vui lòng ghi rõ yêu cầu này trong phần "Yêu cầu đặc biệt" vì vậy mà các kỹ sư của chúng tôi CAM là nhận thức của nó. Đây không phải là một cái gì đó chúng ta gặp thường - vì vậy có những cơ hội chúng ta có thể bỏ qua nó. Hãy chắc chắn rằng nó được biết đến với chúng tôi.
Thông tin chi tiết sản phẩm:
|
| Điểm nổi bật: | nguyên mẫu pcb lắp ráp,sản xuất hợp đồng điện tử |
||
|---|---|---|---|

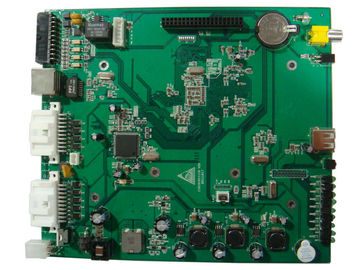

Professional EMS PCBA Đối với SMT / BGA / DIP hội, Double Sided PCB Prototype Ban hội
Thông số kỹ thuật chính / Tính năng đặc biệt:
Dịch vụ của chúng tôi cho PCB hội
Khả năng của chúng tôi cho PCB hội
Kích cỡ Stencil | 736 mm x 736 mm |
Min. IC Pitch | 0,30 mm |
Max. PCB Kích | 410 mm x 360 mm |
Min. PCB dày | 0,35 mm |
Min. Kích Chip | 0201 (0,6 mm X 0.3 mm) |
Max. BGA Kích | 74 mm x 74 mm |
BGA bóng Pitch | 1.00 mm (Min) / F3.00 mm (Max) |
BGA bóng kính | 0,40 mm (Min) /F1.00 mm (Max) |
QFP Chì Pitch | 0,38 mm (Min) /F2.54 mm (Max) |
Tần suất Stencil sạch | 1 lần / 5 ~ 10 Pieces |
Khả năng của chúng tôi để xử lý chế tạo Bare PC Board
Dữ liệu đầu vào chế tạo: Gerber dữ liệu RS-274-X hoặc RS-274-D với danh sách khẩu độ và khoan file, file thiết kế với Protel, PAD2000, PowerPCB, ORCAD
Lớp 2-30 L
Các loại vật liệu cha-4, Cha-5, cao Tg, Halogen miễn phí, Rogers,
Isola, Taconic, Arlon, Teflon, nhôm Dựa
Max. Bảng điều khiển Kích thước 39000mil * 47000mil / 1000mm * 1200mm
Outline Dung sai ± 4 triệu ± 0.10mm
Ban Độ dày 8mil-236mil / 0.2mm-6.0mm
Ban Dung sai độ dày ± 10%
Độ dày điện môi 3 triệu-8mil / 0.075mm-0.20mm
Min. Theo dõi Width 3 triệu / 0.075mm
Min. Theo dõi Không gian 3 triệu / 0.075mm
Ngoài Củ dày Hoz-6oz / 17um ~ 210um
Củ Internal dày Hoz-6oz / 17um ~ 210um
Khoan Bit Kích thước (CNC) 6 triệu-256mil / 0.15mm-6.50mm
Xong lỗ Kích thước 4 triệu-236mil / 0.1mm-6.0mm
Lỗ Dung sai ± 2 triệu / ± 0.05mm
Lỗ Chức Dung sai ± 2 triệu / ± 0.05mm
Laser khoan lỗ Kích thước 4 triệu / 0.1mm
Aspect Ration 12: 1
Solder Mask Green, Blue, Trắng, Đen, Đỏ, Vàng, Tím, vv
Min Solder mask Cầu 2 triệu / 0.050mm
Cắm lỗ đường kính 8mil-20 triệu / 0.20mm-0.50mm
Trở kháng kiểm soát V-điểm ± 10%
Bề mặt hoàn thiện HASL, HASL (dẫn miễn phí), Immersion vàng, Immersion Tín,
Immersion bạc, OSP, Hard vàng (lên đến 100U ")
Kinh nghiệm sản xuất của chúng tôi bao gồm, nhưng không giới hạn:
Lưu ý các lĩnh vực Sách | CHARGER BAN | INVERTER | ĐIỆN CPU | LVDS CARD | IR BAN |
MOTHERBOARD LCD | LED BAN | RAM CARD | DỮ LIỆU BAN | BATT BAN | |
DVR MOTHERBOARD | BAN USB | CARD READER | AUDIO BAN | ISDN MODEN | |
lĩnh vực PC | 2,5 inch HDD | PC / MAC FDD | DOCKING | PORT REPILICATOR | PCMCIA CARD |
3,5 inch HDD | SATA HDD | ADAPTER | DVD ROM | SSD | |
lĩnh vực viễn thông | DVBT.ATSC TV | GPS UNIT | CAR GPS UNIT | ADSL MODEN | 3.5inch DVB-T RECEIVER |
Lĩnh vực Audio & Video | MPEG 4 PLAYER | KVM Switch | E-BOOK READER | HDMI BOX | DVI BOX |
Các lĩnh vực an ninh điện tử | TV LCD MOTHERBOARD | DVR MOTHERBOARD | CCD BAN | IP CAMERA | CCTV CAMERA |
Sức khỏe & Các lĩnh vực y tế | DIGITAL TEMS UNIT | EAR KẾ | ĐO KIỂM TRA Glucose máu | BODY FAT MONITOR | HUYẾT ÁP DIGITAL MONITOR |
Lĩnh vực ứng dụng đèn LED | LED ĐÈN AUTO | LED ánh sáng dây thừng | bóng đèn LED | NGOÀI TRỜI DISPLAY LED | DỰ LIGHTING |
Lĩnh vực kiểm tra Instrument | oscilloscope | CUNG CẤP NĂNG LƯỢNG | LCR Meter | LOGIC ANALYZER | VẠN NĂNG |
Các lĩnh vực điện tử tiêu dùng | SENSORS BAN | DRIVER BAN | USB DVIVER BAN | BAR-CODE PRINTER | MÁY NGHE NHẠC MP3 |
MODULE SOLAR PANEL | PEN TABLET | HUB USB | USB CARD READER | USB FLASH DRIVE |
Nhận báo giá từ Fortunemount cho tùy chỉnh của bạn điều tra sản phẩm (OEM)
Để ước tính một báo giá chính xác, danh sách dưới đây đại diện cho các thông tin tối thiểu chúng tôi cần từ bạn.
Chào mừng các đơn hàng nhỏ lẻ.
E-mail cho chúng tôi để tìm hiểu làm thế nào chúng ta có thể điền vào yêu cầu của bạn
