Loại vật liệu:
FR4, vật liệu không halogen, nhôm Base, Cooper cơ sở, vật liệu cao tần, lá đồng dày, 94-V0 (HB), PI liệu, CAO TG: SL S1000-2, ITEQ: IT180
Xử lý bề mặt: HAL, Immersion vàng, Immersion Tín, Immersion bạc, vàng Finger, OSP, HAL (Immersion vàng, OSP, Immersion bạc, Immersion Tín) + Finger vàng
Ứng dụng
PCBs được áp dụng cho một loạt các ngành công nghiệp công nghệ cao như: LED, viễn thông, ứng dụng máy tính, ánh sáng, máy chơi game, điều khiển công nghiệp, năng lượng, ô tô và thiết bị điện tử tiêu dùng cao cấp, vv. Bằng việc không ngừng và nỗ lực trong tiếp thị, sản phẩm xuất khẩu sang Mỹ, Canada, các hạt châu Âu, châu Phi và các nước châu Á-Thái Bình Dương khác.
Hỏi đáp
Các lỗ kích thước có sẵn là gì?
14 mils đến 150 mils - tăng 1 triệu
150 mils đến 200 mils - 5 triệu gia
trên 200 mils - lỗ sẽ được chuyển ra
Chúng tôi chỉ sử dụng máy khoan trong các đơn vị hoàng đế. Hồ sơ nộp tại đơn vị mét (mm) sẽ được chuyển đổi sang đơn vị hoàng (mils) và làm tròn đến triệu tới.
Tôi đang sử dụng để thiết kế trong đơn vị hệ mét trong khi trang web được quy định trong các đơn vị hoàng đế. Có một biểu đồ chuyển đổi tôi có thể tham khảo?
Khi yêu cầu một báo giá trực tuyến, hình thức trích dẫn có thể xử lý các đơn vị mm cũng như inch cho kích thước.
Làm thế nào để tôi chỉ định cắt ra nội / phay trong thiết kế của tôi?
Tất cả xảo / khe cắm / phay nội bộ cần được xác định trên cùng một lớp là những phác thảo ban. Các mức tối thiểu khả năng định tuyến kích thước khe là 32 mils. Trong thời gian đặt hàng, xin vui lòng ghi rõ yêu cầu này trong phần "Yêu cầu đặc biệt" vì vậy mà các kỹ sư của chúng tôi CAM là nhận thức của nó. Đây không phải là một cái gì đó chúng ta gặp thường - vì vậy có những cơ hội chúng ta có thể bỏ qua nó. Hãy chắc chắn rằng nó được biết đến với chúng tôi.
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Material: | FR4/FR1/FR2/CEM-1/CEM-2/ Metal Core | Solder Mask: | Green/Yellow/Red/Black |
|---|---|---|---|
| Quality: | 100% E-TEST | Service: | PCB, PCBA, OEM, ODM |
| Surface Finish: | HASL, OSP, ENIG, HAL, Immersion Tin, Immersion Silver | ||
| Làm nổi bật: | mẫu in bảng mạch in nhanh pcb mẫu,fast pcb prototype |
||

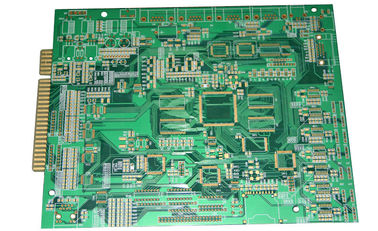

Bật nhanh Prototype PCB nhiều lớp Đột Xanh 16 lớp HAL / ENIG
Sự miêu tả:
CHI TIẾT SẢN PHẨM | |
Nguyên liệu thô | FR-4 (Tg 180 có sẵn) |
lớp Số | 8-lớp |
Ban dày | 1.6mm |
Độ dày đồng | 2.0oz |
Kết thúc bề mặt | ENIG (Electroless Nickel Immersion vàng) |
Mặt nạ Hàn | màu xanh lá |
màn tơ | trắng |
Min. Dấu vết Width / Spacing | 0.075 / 0.075mm |
Min. lỗ Kích | 0.25mm |
Lỗ tường đồng dày | ≥20μm |
sự đo lường | 300 × 400mm |
Bao bì | Nội: Máy hút-đóng theo kiện nhựa mềm |
Ứng dụng | Truyền thông, ô tô, di động, máy tính, y tế |
Lợi thế | Giá cả cạnh tranh, giao hàng nhanh, OEM & ODM, mẫu miễn phí, |
Yêu cầu đặc biệt | Chôn Và Blind Via, Trở kháng Control, Via Plug, |
Chứng nhận | UL, ISO9001: 2008, ROHS, REACH, SGS, HALOGEN-miễn phí |
SẢN XUẤT NĂNG LỰC PCB | ||
Quy trình kỹ thuật | Hạng mục | năng lực sản xuất |
cán | bề dầy | 0.2 ~ 3.2mm |
Loại sản | lớp Số | 2L-16L |
cắt cán | Max. Kích thước làm việc ban | 1000 1200mm × |
lớp bên trong | Độ dày lõi nội | 0.1 ~ 2.0mm |
Chiều rộng nội / khoảng cách | Min: 4/4 triệu | |
Độ dày đồng nội | 1.0 ~ 3.0oz | |
Chiều hướng | Ban Dung sai độ dày | ± 10% |
xen Alignment | ± 3 triệu | |
khoan | Sản xuất Chỉnh Kích | Max: 650 × 560mm |
khoan Đường kính | ≧ 0.25mm | |
Lỗ Đường kính khoan dung | ± 0.05mm | |
Lỗ khoan dung Chức vụ | 0.076mm ± | |
Min.Annular nhẫn | 0.05mm | |
PTH + Chỉnh mạ | Độ dày đồng lỗ tường | ≧ 20um |
tính đồng nhất | ≧ 90% | |
Lớp ngoài | Theo dõi Width | Min: 0.08mm |
Theo dõi Spacing | Min: 0.08mm | |
Pattern mạ | Hoàn đồng dày | 1oz ~ 3oz |
EING / Flash vàng | niken dày | 2.5um ~ 5.0um |
vàng dày | 0.03 ~ 0.05um | |
Mặt nạ Hàn | bề dầy | 15 ~ 35um |
Cầu Hàn Mask | 3 triệu | |
Huyền thoại | Chiều rộng Line / Khoảng cách dòng | 6/6 triệu |
Ngón tay vàng | niken dày | ≧ 120u " |
vàng dày | 1 ~ 50U " | |
Hot Air Cấp | Tin dày | 100 ~ 300u " |
định tuyến | Dung sai của Dimension | ± 0.1mm |
Kích thước vùng | Min: 0.4mm | |
Cutter Đường kính | 0.8 ~ 2.4mm | |
Đột | Outline Nhẫn | ± 0.1mm |
Kích thước vùng | Min: 0.5mm | |
V-CUT | V-CUT Dimension | Min: 60mm |
Góc | 15 ° 30 ° 45 ° | |
Vẫn Dung sai độ dày | ± 0.1mm | |
vát | tạo góc xiên Kích thước | 30 ~ 300mm |
Thử nghiệm | Kiểm tra điện áp | 250V |
Max.Dimension | 540 × 400mm | |
kiểm soát trở kháng | Lòng khoan dung | ± 10% |
Aspect Ration | 12: 1 | |
Laser khoan Kích | 4 triệu (0.1mm) | |
