Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Measuring accuracy: | 50μm | Resolution: | 21 lp / mm |
|---|---|---|---|
| Efficiency: | 1～3PCS/min | Radiation leak: | ≤0.5μSV/h |
| Làm nổi bật: | mạch thiết bị ban kiểm tra,PCB thiết bị thử nghiệm |
||

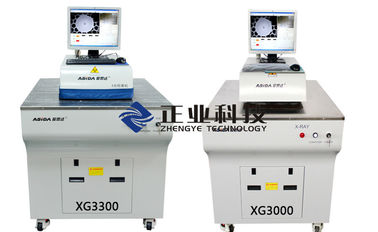

X-quang Máy kiểm tra cho nhiều lớp PCB / PCB X-quang Thiết bị kiểm tra
Thuộc tính sản phẩm:
Tên sản phẩm | Máy kiểm tra X-ray |
Hàng hiệu: | ASIDA |
Số mô hình: | XG3000 |
Nguồn gốc: | Trung Quốc |
Chi tiết đóng gói: | Carton gỗ |
SỬ DỤNG
Quan sát và đo lỗ định vị trên PCB, để kiểm tra xem các lỗ
giữa các lớp bị lệch, một loạt các phép đo có điều kiện có thể được
tiến hành trên các hình ảnh, bao gồm cả khoảng cách từ trung tâm của một vòng tròn để
khác, từ điểm này đến điểm khác, khu vực vòng tròn, vv, và đưa ra nhận định cài đặt trước
thông số.
STANDARD-TUÂN THỦ
JB / T5054, JB / T5055-2001 Tiêu chuẩn thiết kế cơ khí
yêu cầu ergonomic EN13861-2002;
các yêu cầu an toàn điện GB19517-2004;
GB18871-2002 ion hóa bảo vệ bức xạ và an toàn
các nguồn bức xạ chuẩn cơ sở;
IPC-A-600G board chất lượng chấp nhận được thông số kỹ thuật yêu cầu.
X-quang Máy kiểm tra tính năng
1, Độ chính xác:
① áp dụng bịt kín ống tiêu X-ray vi và hệ thống hình ảnh chất lượng cao;
② Hãy loạt các xử lý hình ảnh và kỹ thuật đo lường.
2, hiệu quả: Real-thời gian quan sát, chuyển hướng thị giác và định vị.
3, An toàn: Dùng công nghệ Triple bảo vệ (kín vi tập trung ống X-ray, kết cấu bảo vệ dẫn nửa kín và đôi chì cao su tấm màn bảo vệ).
X-quang Máy kiểm tra khách hàng:
MỤC | XG3000 | XG3300 | |
tính chính xác | ① độ chính xác đo lường | 50μm | |
② Nghị quyết | 21 lp / mm | ||
③ quan sát mục tiêu chính xác | |||
hiệu quả | 1 ~ 3pcs / phút | ||
Vật | ≤26 lớp PCB | ≤22 lớp PCB | |
Bức xạ bị rò rỉ | ≤0.5μSV / h | ||
Kích thước | 1040 * 855 * 1510mm | ||
Cân nặng | 130kg | ||
