Ban PCB nhiều lớp

  • độ chính xác cao Ban PCB nhiều lớp các nhà cung cấp
  • độ chính xác cao Ban PCB nhiều lớp các nhà cung cấp
  • độ chính xác cao Ban PCB nhiều lớp các nhà cung cấp
  • độ chính xác cao Ban PCB nhiều lớp các nhà cung cấp
  • độ chính xác cao Ban PCB nhiều lớp các nhà cung cấp
  • độ chính xác cao Ban PCB nhiều lớp các nhà cung cấp

Giới thiệu

Multilayer bo mạch in (PCB) đại diện cho sự phát triển lớn tiếp theo trong công nghệ chế tạo. Từ nền tảng cơ sở của hai mặt mạ qua đến một phương pháp rất tinh vi và phức tạp mà một lần nữa sẽ cho phép các nhà thiết kế bảng mạch dải động của liên kết nối và các ứng dụng.

Bảng mạch đa lớp là điều cần thiết trong sự tiến bộ của máy tính hiện đại. Các đa xây dựng cơ bản PCB và chế tạo tương tự như chế tạo con chip vi trên một kích thước vĩ mô. Phạm vi của các kết hợp vật liệu là rộng lớn từ thủy tinh epoxy cơ bản để điền gốm kỳ lạ. Multilayer có thể được xây dựng trên gốm, đồng và nhôm. VIAS mù và chôn cất thường được sản xuất, cùng với pad trên thông qua công nghệ.

Quy trình sản xuất

1. Hóa chất sạch

Để có được mô hình khắc chất lượng tốt, nó là cần thiết để đảm bảo một kết mạnh mẽ của lớp chống và bề mặt chất nền, một chất nền hoặc một lớp oxit trên bề mặt, dầu, bụi, dấu vân tay và bụi bẩn khác. Vì vậy, trước khi lớp chống là lần đầu tiên áp dụng cho các bề mặt của hội đồng quản trị và các bề mặt lá đồng làm sạch lớp xù xì đạt đến một mức độ nhất định.
Inner tấm: bắt đầu bốn bảng, các (lớp thứ hai và thứ ba) bên trong là một phải làm đầu tiên. Các tấm bên trong được làm bằng sợi thủy tinh và nhựa epoxy trên bề mặt trên và dưới tổng hợp của tấm đồng.

2. Cắt tấm khô phim Lamination

Phủ một lớp cản quang: chúng ta cần phải làm cho hình dạng của tấm bên trong, đầu tiên chúng tôi đóng phim khô (chống cự, cản quang) trên tờ lớp bên trong. Các màng sơn khô là một màng mỏng polyester, một bộ phim cản quang và một màng bảo vệ bằng polyethylene gồm ba phần. Khi lá, bộ phim khô bắt đầu với một màng bảo vệ bằng polyethylene được bóc ra, và sau đó theo các điều kiện của nhiệt độ và áp suất trong màng khô được dán trên đồng.


3. Hình ảnh Expose & Image Phát triển

Tiếp xúc: Trong sự bức xạ tia cực tím, photoinitiators hấp thụ ánh sáng phân hủy thành các gốc, photopolymerization khởi triệt để và sau đó trùng hợp monomer để tạo ra một phản ứng liên kết ngang, tạo thành không tan trong dung dịch kiềm loãng sau khi phản ứng của cấu trúc polymer. Trùng hợp để tiếp tục một thời gian, để đảm bảo sự ổn định của quá trình, không làm rách ngay lập tức sau khi bộ phim tiếp xúc polyester nên ở lại hơn 15 phút để phản ứng trùng hợp để tham gia thảo luận, trước khi phát triển rách màng polyester.
Nhà phát triển: các phản ứng hoạt động nhóm giải pháp phần chưa phơi sáng của bộ phim cảm quang với một loãng kiềm tan trong vấn đề giải thể sản xuất xuống, bỏ rơi đã được làm cứng bằng cách kết ngang phần mô hình quang

4. Đồng Etch

Trong bảng in hoặc in quá trình sản xuất bảng linh hoạt, phản ứng hóa học với phần lá đồng không được gỡ bỏ, để hình thành một mô hình mạch mong muốn của đồng dưới cản quang không được khắc lại tác động.

5. Strip Chống & bài Etch Punch & AOI kiểm tra và Oxide

Mục đích của bộ phim là để khắc bảng giữ lại sau khi thanh toán bù trừ cưỡng lớp để cho đồng sau tiếp xúc. "Phim xỉ" bộ lọc và tái chế chất thải được xử lý đúng cách. Nếu bạn đi sau khi bộ phim có thể được rửa sạch hoàn toàn sạch sẽ, bạn có thể xem xét không tẩy. Cuối cùng, hội đồng quản trị là hoàn toàn khô sau khi rửa, tránh ẩm còn sót lại.

6. layup với prepreg

Trước khi vào máy áp lực, sự cần thiết phải sử dụng tất cả các vật liệu đa lớp sẵn sàng để đóng gói (Lay-up) Ngoài các chốt bên trong các công việc đã được oxy hóa, nhưng vẫn cần một bộ phim màng bảo vệ (Prepreg) -. Nhựa Epoxy ngâm tẩm sợi thủy tinh. Vai trò của laminations là một thứ tự nhất định đến các hội đồng được phủ một màng bảo vệ kể từ khi xếp chồng lên nhau và được đặt giữa các tấm sàn.

7. layup với lá đồng & Vacuum cán Press

Foil - để trình bày các tờ bên trong và sau đó phủ một lớp lá đồng trên cả hai mặt, và sau đó là điều áp đa lớp (trong vòng một khoảng thời gian cố định thời gian cần thiết để đo nhiệt độ và phun áp lực) đã được làm lạnh tới nhiệt độ phòng sau khi hoàn thành còn lại là một tấm nhiều lớp với nhau.

8. CNC khoan

Theo các điều kiện của sự chính xác bên trong, khoan khoan CNC thuộc vào chế độ. Khoan chính xác cao, để đảm bảo rằng các lỗ là ở đúng vị trí.

9. Electroless đồng

Để thực hiện thông qua các lỗ giữa các lớp có thể được bật (gói nhựa và sợi thủy tinh của một phần không dẫn điện của các bức tường của các bằng kim lỗ), các lỗ phải được lấp đầy trong đồng. Bước đầu tiên là một lớp mỏng mạ đồng trong các lỗ, quá trình này là hoàn toàn phản ứng hóa học. Độ dày đồng mạ cuối cùng của 50 inches triệu.

10 Cut Sheet & Dry phim Lamination

Sơn cản quang: Chúng tôi có một trong các lớp phủ ngoài của cản quang.

11. Mage Expose & Image Phát triển

Tiếp xúc và phát triển bên ngoài

12. Đồng mẫu Electro mạ

Điều này đã trở thành một đồng thứ cấp, mục đích chính là để làm dày dòng đồng và đồng vias dày.

13. Tin mẫu Electro mạ

Mục đích chính của nó là một khắc chống lại, bảo vệ nó bao gồm các dây dẫn bằng đồng sẽ không bị tấn công (bảo vệ nội bộ của tất cả các đường dây cáp đồng và vias) trong ăn mòn kiềm đồng.

14. Dải Chống

Chúng ta đã biết mục đích, chỉ cần sử dụng các phương pháp hóa học, bề mặt của đồng là tiếp xúc.

15. Đồng Etch

Chúng ta biết rằng mục đích bảo vệ các lá thiếc phần khắc dưới đây.

16. LPI lớp phủ mặt 1 & Tack Khô & LPI lớp phủ bên 2 & Tack Khô & Hình ảnh Expose & Image Phát triển & nhiệt Cure Solder mask

Mặt nạ hàn tiếp xúc với các tấm lót được sử dụng, nó thường nói rằng màu xanh lá cây dầu, dầu thực sự là đào hố trong xanh, dầu xanh không cần phải bao gồm các miếng đệm và khu vực tiếp xúc khác. Vệ sinh hợp lý có thể nhận được một đặc điểm bề mặt thích hợp.

17. Bề mặt kết thúc

Sơn HASL hàn HAL (thường được gọi là HAL) là quá trình đầu tiên nhúng vào PCB tuôn ra, sau đó ngâm trong hàn nóng chảy, và sau đó từ giữa hai con dao không khí bằng khí nén với một con dao trong không khí nóng để thổi tắt hàn dư thừa trên mạch in hội đồng quản trị, đồng thời loại bỏ lỗ kim loại hàn dư thừa, dẫn đến một sơn tươi sáng, mịn màng, đồng phục hàn.
Finger vàng, mục đích thiết kế cạnh Connector, cắm kết nối như được xuất khẩu ban liên lạc nước ngoài, và do đó cần phải ăn gian quá trình. Lựa chọn vàng vì dẫn và quá trình oxy hóa kháng vượt trội của nó. Tuy nhiên, do chi phí của vàng chỉ áp dụng để lừa quá cao, vàng trong nước mạ hoặc hóa học.

ISO / UL Copper Clad Laminate FR4 PCB 1 Layer / 2 lớp / đa lớp

ISO / UL Copper Clad Laminate FR4 PCB Board 1 Layer / 2 Layers / Multi Layer
ISO / UL Copper Clad Laminate FR4 PCB Board 1 Layer / 2 Layers / Multi Layer ISO / UL Copper Clad Laminate FR4 PCB Board 1 Layer / 2 Layers / Multi Layer ISO / UL Copper Clad Laminate FR4 PCB Board 1 Layer / 2 Layers / Multi Layer

Hình ảnh lớn :  ISO / UL Copper Clad Laminate FR4 PCB 1 Layer / 2 lớp / đa lớp

Thông tin chi tiết sản phẩm:

Place of Origin: China
Hàng hiệu: JHD PCB
Chứng nhận: UL,RoHs,SGS,ISO9001-2008
Model Number: JHD-PF-3233

Thanh toán:

Minimum Order Quantity: 1000pcs
Giá bán: US$0.1-US$4.99
Packaging Details: Vacuum in Carton
Delivery Time: 7-10 days
Payment Terms: T/T, Western Union
Supply Ability: 30000 square meters per month
Chi tiết sản phẩm
Làm nổi bật:

một mặt pcb

,

hai mặt PCB

ISO / UL Copper Clad Laminate FR4 PCB 1 Layer / 2 lớp / đa lớp

Sản xuất PCB chuyên nghiệp

Vật liệu cơ bản: FR4

Lớp: 1 lớp / 2 lớp / Multi-lớp

Ban Độ dày: 0.8mm ~ 3.0mm

Ban Kích thước: tùy chỉnh bởi các tập tin gerber

lớp đồng: 0.5oz / 1oz / 2oz / 3oz

Hàn Mask: White / Black / Blue / Red

In lụa: Đen

Bề mặt kết thúc: LF HAL / HAL / OSP / vàng ngâm / Bạc mạ

Phác thảo sơ: định tuyến CNC / V-Cut / Đột

Tất cả các thông số có thể được tùy chỉnh!

Thời gian Chì

Mẫu: 3-4 ngày

Sản xuất hàng loạt: 7-15 ngày (phụ thuộc vào số lượng)

Điều khoản thanh toán

T / T, Western Union

Bao bì và lô hàng

gói hút chân không trong thùng carton

Chi tiết:
1) PCB nhanh với trong 12 giờ, 24 giờ và 48 giờ là có sẵn.
2) Không MOQ cho PCB và PCBA và FPC
3) Bảng là tương thích RoHS UL (E465880)
4) Các kỹ sư với hơn 10 năm kinh nghiệm làm việc có thể cung cấp cho bạn các đề xuất chuyên nghiệp
5) Năng lực sản xuất Nhà máy 30.000 mét vuông / tháng
6) tiêu chuẩn kiểm tra chất lượng: IPC-6012 Class II
7) Vật liệu cơ bản: FR4, Hi-tg FR4, nhôm, tần số cao (Rogers, Taconic, F4B, Arlon vv), PI, PET

Ưu điểm của chúng tôi:
nguồn tốt nhất của bạn để PCB & PCBA
1) Mỗi ​​bảng là IPC Class II hoặc cao hơn tiêu chuẩn
2) Tất cả các hội đồng là UL phê duyệt và thực hiện tại các cơ sở tiêu chuẩn ISO-9001 được chứng nhận
3) 100% thử nghiệm (bay thăm dò hoặc E-test)
4) PCB Thiết kế Rule Kiểm tra không có thêm chi phí
5) kiểm tra kiểm soát trở kháng
6) panelizing miễn phí
7) Đặc biệt giá cả / dịch vụ trọn gói cho các đối tác
8) hỗ trợ kỹ thuật chuyên nghiệp. Chúng tôi làm việc chặt chẽ với khách hàng để đảm bảo các hội đồng là tiêu chuẩn phù hợp.
9) Về thời gian giao hàng
10) Không có tối thiểu / tối đa để
11) vận chuyển trên toàn thế giới

Khả năng nhà máy

Mục

năng lực sản xuất

xử lý bề mặt

OSP
Immersion vàng Immersion Bạc Immersion Tín chì miễn phí HAL mạ bạc

PCB lớp Loại

Một mặt, cú Double

Max. Công tác Chỉnh Kích

1500mm * 600mm

Min. Công tác Chỉnh Kích

4mm x 4mm

AL Substrate dày

0.3mm-4mm

Min. chiều rộng conductor

0.15mm

Min. khoảng cách giữa các dây dẫn

0.15mm

Min. kích thước lỗ khoan

0.2mm

Tấm Dung sai độ dày

± 0.1mm

Nhẫn Chỉnh xong

± 0.1mm

V-CUT Alignment

± 0.1mm

Lỗ Dia Nhẫn

± 0.05mm

Lỗ khoan dung Chức vụ

0.076mm ±

Hoàn đồng dày

35um-105um (1oz-6oz)

Khắc Dưới Cut

> / = 2.0

PTH & Panel mạ đồng nhất

> 90%

Eing / Flash vàng dày

1-5u ''

Hàn Độ dày Mask

15um-35um

Min. Cầu Hàn Mask

0.076mm (3 triệu)

Silk Screen

Trắng / Đen (phụ thuộc vào yêu cầu của bạn)

Dẫn nhiệt

1.0 ~ 20W / MK

chịu được áp

AC 2000V, DC 1500 ~ 4000V

JHD PCB có kinh nghiệm phong phú trong nhiều lớp PCB và lắp ráp PCB mặt đơn hoặc kép. Được hỗ trợ bởi các kỹ thuật tiên tiến của chúng tôi và nhân viên sản xuất giàu kinh nghiệm, JHD PCB làm cho chắc chắn rằng tất cả các lớp trong đa lớp PCB là hoàn hảo cách điện giữa mỗi khác và mỗi chức năng mô hình dây dẫn tốt. Các đội ngũ R & D trong JHD PCB làm một công việc tuyệt vời và chúng tôi có thể cung cấp các sản phẩm PCB cho khách hàng của chúng tôi theo thiết kế hoặc yêu cầu của họ. Tất cả các sản phẩm của chúng tôi, bao gồm PCB, được thông qua xác nhận của SGS, SGS, RoHS, ISO9001-2008 và UL (E465880).

JHD PCB cũng có thể sản xuất và cung cấp PCB nhôm, linh hoạt PCB, nhanh PCB và thiết kế PCB / PCBA và sao chép dịch vụ cho khách hàng của chúng tôi.

Tổng quan về PCB Công ty JHD

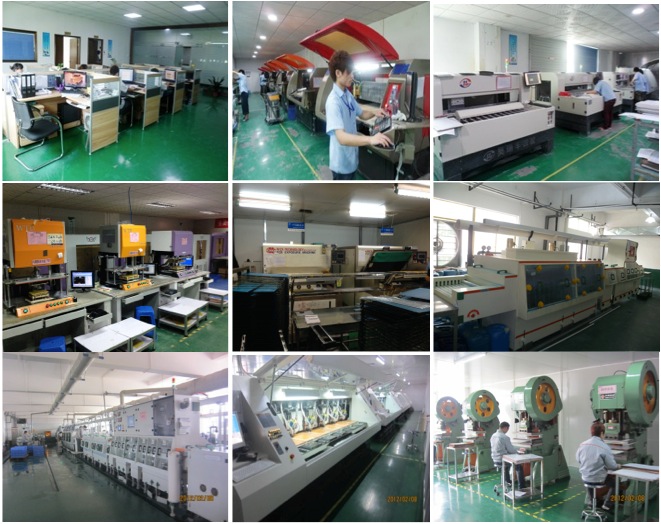

Dây chuyền sản xuất

JHD PCB trong các hội chợ chuyên nghiệp chiếu sáng

FQA

Q: JHD PCB cần làm gì cho một trật tự PCB tùy chỉnh?
A: Khi bạn đặt một lệnh PCB, các khách hàng cần cung cấp Gerber hoặc file pcb. Nếu bạn không có các tập tin trong định dạng đúng, bạn có thể gửi tất cả các chi tiết liên quan đến sản phẩm.

Q: JHD PCB cần làm gì cho một trật tự PCBA tùy chỉnh?
A: Khi bạn đặt một lệnh PCBA, bạn cần cung cấp Gerber hoặc file pcb và danh sách BOM để JHD PCB.

Q: Chính sách báo giá của bạn là gì?
A: Về trình tự PCB số lượng lớn, JHD PCB sẽ gửi cho bạn báo giá dựa trên MOQ của các sản phẩm có liên quan.

Q: JHD PCB nhu cầu cho các dịch vụ khác điều gì?
A: Đối với dịch vụ PCB clone, khách hàng cần gửi cho chúng tôi các bảng mạch in có liên quan, và cũng là hình ảnh sắc nét của mặt trước và mặt sau.

Q: Làm thế nào về JHD PCB dịch vụ cung cấp cho khách hàng?
A: Nếu bạn có bất kỳ câu hỏi về sản phẩm hoặc công ty của chúng tôi, đừng ngần ngại gửi cho chúng tôi yêu cầu của bạn với các đại diện dịch vụ khách hàng của chúng tôi. sự hài lòng của bạn là theo đuổi của chúng tôi.

JHD PCB muốn là đối tác tin cậy của bạn trong tương lai gần!
