Giới thiệu:
Tập trung vào những cơ bản nhất của PCB, các thành phần tập trung ở một bên, phía bên kia của dây là concentrated.Because dây chỉ xuất hiện ở một bên, vì vậy loại PCB được gọi là một mặt PCB.
Đơn sơ đồ đấu dây bảng điều khiển được ưu tiên với in mạng, đó là, trong các bề mặt đồng in trên chất đề kháng, ngăn ngừa kháng hàn sau khi khắc in trên nhãn hiệu, và sau đó đấm chế biến cách để hoàn thành những phần hướng dẫn lỗ và sự xuất hiện. Ngoài ra, một phần của một số lượng nhỏ các sản phẩm đa dạng, được sử dụng đại lý kháng quang hình thành mô hình của phương pháp chụp ảnh.
Nhiệt độ hoạt động trong khoảng từ 130 C đến 230 C. đơn đứng về phía bảng có sẵn với bề mặt kết thúc việc bao gồm cả chất bảo vệ bề mặt hữu cơ (OSP), Immersion bạc, thiếc, và mạ vàng cùng với hai pha chì hoặc chì Hot Air Solder Cấp (HASL).
Vật chất:
Một mặt vật chất PCB cơ sở trong giấy phenolic giấy đồng bảng lớp, nhựa epoxy đồng tấm nhiều lớp được ưu tiên.
Kết cấu:
Đầu tiên, các lá đồng để được khắc, vv Quy trình để có được một mạch cần thiết, một màng bảo vệ để được khoan để lộ pad tương ứng. Sau khi làm sạch và sau đó phương pháp để kết hợp hai cán. Sau đó, phần pad tiếp xúc mạ vàng hoặc bảo vệ thiếc.
Quy trình sản xuất:
Độc thân đồng bọc tấm - tẩy trống - phương pháp / màn hình chuyển giao in ấn hình ảnh quang - loại bỏ sự ăn mòn đã được in - sạch, khô - lỗ gia công - hình - giặt khô - in kháng sơn hàn - chữa bệnh - in dấu biểu tượng - chữa bệnh - khô khô làm sạch - thông lượng tráng trước - một sản phẩm hoàn
Ứng dụng
Đơn mặt PCB sử dụng nhiều nhất trong các đài phát thanh, máy sưởi ấm, kho lạnh, máy giặt và các sản phẩm thiết bị điện khác, cũng như các máy in, máy bán hàng tự động, đèn LED chiếu sáng, linh kiện điện tử, chẳng hạn như mạch máy tính thương mại
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Làm nổi bật: | LED Printed Circuit Board,cơ sở nhôm PCB |
||
|---|---|---|---|

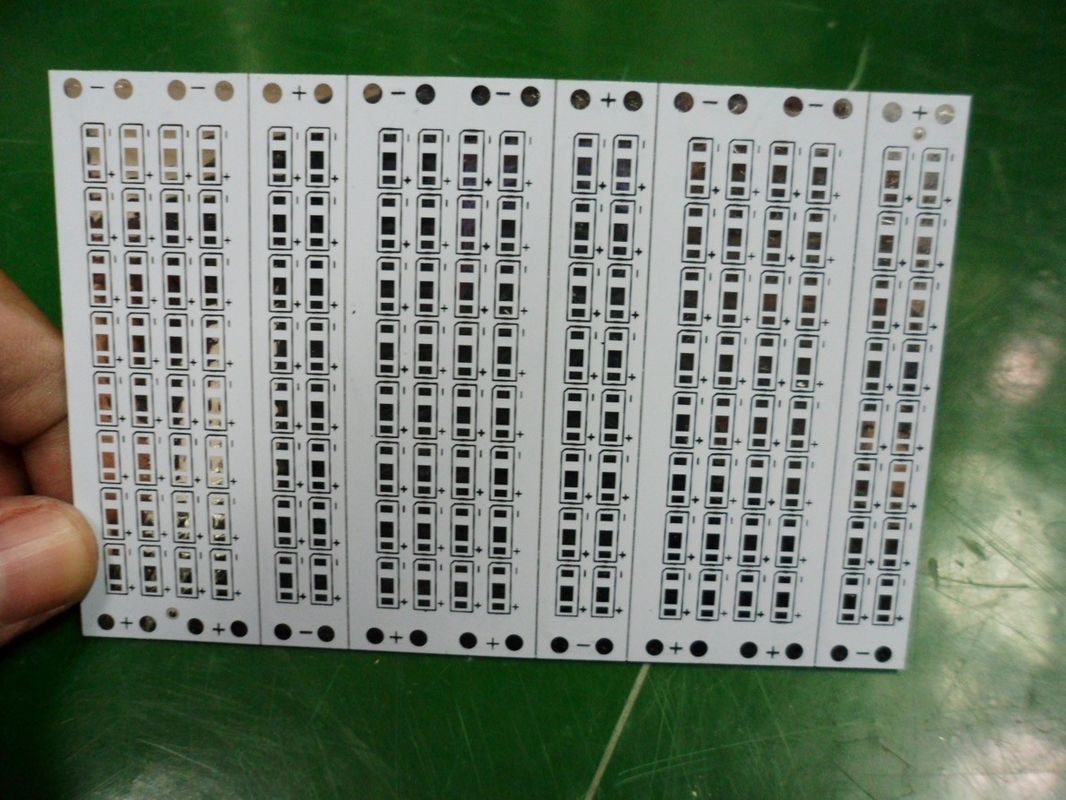

Chuyên nghiệp nhôm Dựa LED PCB Ban 1oz / 2oz / 3oz đơn Layer PCB
Sản xuất PCB chuyên nghiệp
Vật liệu cơ bản: Nhôm
Lớp: 1 lớp
Ban Độ dày: 1.0mm / 1.2mm / 1.5mm / 2.0mm / 3.0mm
Ban Kích thước: Đường kính 30mm, 45mm, 50mm, 55mm, 60mm, 65mm (nó có thể được tùy chỉnh)
lớp đồng: 1oz / 2oz / 3oz
Hàn Mask: White / Black / Blue / Red
In lụa: Đen
Bề mặt kết thúc: LF HAL / HAL / OSP / vàng ngâm / Bạc mạ
Phác thảo sơ: định tuyến CNC / V-Cut / Đột
Tất cả các thông số có thể được tùy chỉnh!
Tại sao là chúng tôi?
Phẩm chất
UL của chúng tôi (E465880) / tiêu chuẩn RoHS đảm bảo chất lượng lắp ráp từ đầu đến cuối. Cho dù đó là một sản phẩm tùy chỉnh đơn giản hoặc phức tạp một số lượng sản xuất chìa khóa trao tay, JHD PCB sẽ tuân thủ các tiêu chuẩn chất lượng cao nhất.
có khả năng
JHD PCB cung cấp mới nhất trong khả năng lắp ráp và trình độ bảo hiểm chất lượng được xây dựng vào mỗi sản phẩm chúng tôi sản xuất.
Kinh nghiệm
Khi nói đến việc xây dựng của bạn, bạn muốn có một đối tác mà bạn có thể phụ thuộc vào. đội ngũ quản lý của chúng tôi có hơn 8years của kiến thức ngành công nghiệp kết hợp. đội ngũ kỹ thuật của chúng tôi đã có hơn 5 năm kinh nghiệm.
Bảo vệ quyền lợi của bạn
Bảo vệ tài sản trí tuệ của bạn là một công việc! Đội ngũ chuyên gia được đào tạo tất cả đều làm việc theo hợp đồng bảo mật nghiêm ngặt và điều trị các tài liệu quan trọng của bạn như họ sẽ chính họ.
Mềm dẻo
JHD PCB tự hào mình vào khả năng của chúng tôi để các chương trình thiết kế riêng tùy chỉnh xung quanh nhu cầu của khách hàng. JHD PCB cần có thời gian để lắng nghe nhu cầu kinh doanh độc đáo của bạn và sau đó đặt ra để vượt qua chúng.
Thời gian Chì
Mẫu: 3-4 ngày
Sản xuất hàng loạt: 7-15 ngày (phụ thuộc vào số lượng)
Điều khoản thanh toán
T / T, Western Union
Bao bì và lô hàng
gói hút chân không trong thùng carton
Khả năng nhà máy
Mục | năng lực sản xuất |
xử lý bề mặt | OSP |
PCB lớp Loại | Một mặt, cú Double |
Max. Công tác Chỉnh Kích | 1500mm * 600mm |
Min. Công tác Chỉnh Kích | 4mm x 4mm |
AL Substrate dày | 0.3mm-4mm |
Min. chiều rộng conductor | 0.15mm |
Min. khoảng cách giữa các dây dẫn | 0.15mm |
Min. kích thước lỗ khoan | 0.2mm |
Tấm Dung sai độ dày | ± 0.1mm |
Nhẫn Chỉnh xong | ± 0.1mm |
V-CUT Alignment | ± 0.1mm |
Lỗ Dia Nhẫn | ± 0.05mm |
Lỗ khoan dung Chức vụ | 0.076mm ± |
Hoàn đồng dày | 35um-105um (1oz-6oz) |
Khắc Dưới Cut | > / = 2.0 |
PTH & Panel mạ đồng nhất | > 90% |
Eing / Flash vàng dày | 1-5u '' |
Hàn Độ dày Mask | 15um-35um |
Min. Cầu Hàn Mask | 0.076mm (3 triệu) |
Silk Screen | Trắng / Đen (phụ thuộc vào yêu cầu của bạn) |
Dẫn nhiệt | 1.0 ~ 20W / MK |
chịu được áp | AC 2000V, DC 1500 ~ 4000V |
Tổng quan về PCB Công ty JHD
JHD PCB trong các hội chợ chuyên nghiệp chiếu sáng
mua Lời khuyên
a. Nếu bạn muốn mua PCB của chúng tôi, bạn nên cung cấp một file Gerber chính thức hoặc file * .pcb hoặc một cái gì đó như thế.
b. Nếu bạn muốn mua hàng bởi số lượng lớn, xin hỏi Mr.Hank.
c. Nếu bạn muốn mua PCBA, bạn nên cung cấp cho các tập tin Gerber, * .pcb tập tin, danh sách HĐQT vv
d. Nếu bạn muốn sao chép một số hội đồng PCB exsited cho bạn, trước tiên hãy cung cấp hình ảnh rất rõ ràng, sau đó nếu bạn hài lòng với báo giá ước tính của chúng tôi, sau đó gửi cho chúng tôi những điều thực sự, vì vậy chúng tôi có thể sao chép nó cho bạn.
e. Nếu không có ở trên có thể giúp bạn, xin vui lòng liên hệ với chúng tôi trực tiếp bằng Skype, QQ hoặc Email. Chúng tôi rất vui mừng để trả lời các câu hỏi mà bạn hỏi, sự hài lòng của bạn là điểm đến cuối cùng của chúng tôi.
JHD PCB muốn là đối tác tin cậy của bạn trong tương lai gần!
