Giới thiệu:
Tập trung vào những cơ bản nhất của PCB, các thành phần tập trung ở một bên, phía bên kia của dây là concentrated.Because dây chỉ xuất hiện ở một bên, vì vậy loại PCB được gọi là một mặt PCB.
Đơn sơ đồ đấu dây bảng điều khiển được ưu tiên với in mạng, đó là, trong các bề mặt đồng in trên chất đề kháng, ngăn ngừa kháng hàn sau khi khắc in trên nhãn hiệu, và sau đó đấm chế biến cách để hoàn thành những phần hướng dẫn lỗ và sự xuất hiện. Ngoài ra, một phần của một số lượng nhỏ các sản phẩm đa dạng, được sử dụng đại lý kháng quang hình thành mô hình của phương pháp chụp ảnh.
Nhiệt độ hoạt động trong khoảng từ 130 C đến 230 C. đơn đứng về phía bảng có sẵn với bề mặt kết thúc việc bao gồm cả chất bảo vệ bề mặt hữu cơ (OSP), Immersion bạc, thiếc, và mạ vàng cùng với hai pha chì hoặc chì Hot Air Solder Cấp (HASL).
Vật chất:
Một mặt vật chất PCB cơ sở trong giấy phenolic giấy đồng bảng lớp, nhựa epoxy đồng tấm nhiều lớp được ưu tiên.
Kết cấu:
Đầu tiên, các lá đồng để được khắc, vv Quy trình để có được một mạch cần thiết, một màng bảo vệ để được khoan để lộ pad tương ứng. Sau khi làm sạch và sau đó phương pháp để kết hợp hai cán. Sau đó, phần pad tiếp xúc mạ vàng hoặc bảo vệ thiếc.
Quy trình sản xuất:
Độc thân đồng bọc tấm - tẩy trống - phương pháp / màn hình chuyển giao in ấn hình ảnh quang - loại bỏ sự ăn mòn đã được in - sạch, khô - lỗ gia công - hình - giặt khô - in kháng sơn hàn - chữa bệnh - in dấu biểu tượng - chữa bệnh - khô khô làm sạch - thông lượng tráng trước - một sản phẩm hoàn
Ứng dụng
Đơn mặt PCB sử dụng nhiều nhất trong các đài phát thanh, máy sưởi ấm, kho lạnh, máy giặt và các sản phẩm thiết bị điện khác, cũng như các máy in, máy bán hàng tự động, đèn LED chiếu sáng, linh kiện điện tử, chẳng hạn như mạch máy tính thương mại
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Material: | FR4 | Board Thickness: | 1.6mm |
|---|---|---|---|
| Finish copper: | 1OZ | SOlder mask: | Green |
| Finished: | V-Cut/CNC | ||
| Điểm nổi bật: | đơn lớp pcb,bảng mạch duy nhất mặt |
||

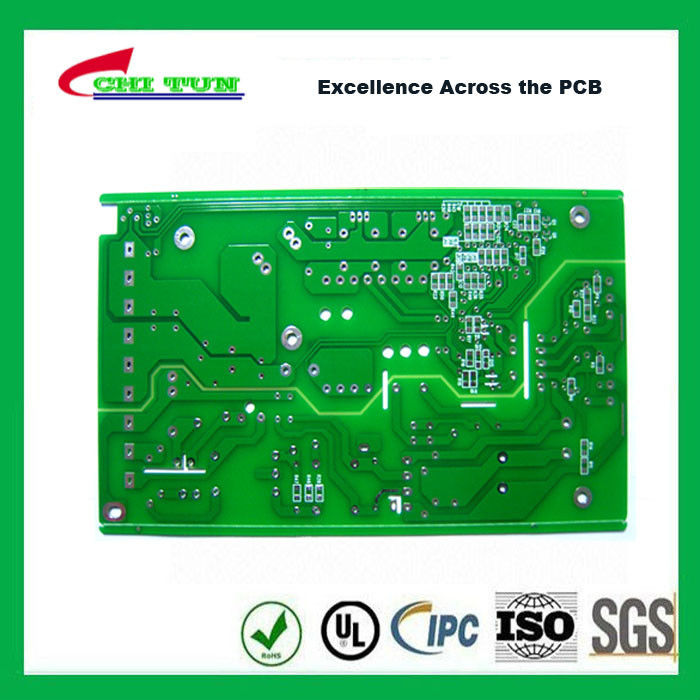

FR4 1.6mm HASL Độc thân Sided PCB xanh Solder Mask PCB 1oz
Mô tả Sản phẩm | |
Số mô hình: | CTE-001 |
Số lớp: | 1layer |
Vật chất: | FR4 |
Hoàn Độ dày: | 1.6mm |
Kết thúc đồng: | 1oz |
Surface Kết thúc: | HASL |
mặt nạ hàn xanh | |
lụa trắng | |
định tuyến CNC | |
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | CHITUN |
Chứng nhận: | UL, ROHS, ISO |
Tiêu chuẩn: | IPC hoặc cơ sở trên requestion khách hàng ' |
CTE Dẫn đầu Công nghiệp Printed Circuit Board
Với hơn 15years kinh nghiệm, Chi Tun TNHH Điện tử đang nhanh chóng trở thành sự lựa chọn hợp lý cho các nhà sản xuất PCB ở Trung Quốc. Chúng tôi tự hào để sản xuất các sản phẩm chất lượng cao. Chúng tôi có thể xử lý các đơn đặt hàng sản xuất trên 1 lớp tất cả lên đến 24 lớp. và chúng tôi có biến nhanh chóng, khối lượng nhỏ và lớn loại hình dịch vụ âm lượng mà không MOQ.
năng lực công nghệ
Đặc tính | 2015 | 2016 | 2017 | |
cơ sở vật chất | CEM1, CEM3, cơ sở vật chất nhôm | CEM1, CEM3, cơ sở vật chất nhôm | CEM1, CEM3, cơ sở vật chất nhôm | |
Max. lớp Số | 24 | 30 | 32 | |
Max. PCB Kích thước (max.) | 558mm X 660mm | 558mm X 660mm | 558mm X 660mm | |
đồng cơ sở | 1/3 oz - - 5 oz | 1/3 - - 5 oz | 1/3 - - 5 oz | |
độ dày đồng (bên ngoài) | 6 oz | 6 oz | 6 oz | |
Max. Ban mm Độ dày (Triệu) | 3.4 (134) | 3.4 (134) | 3.4 (134) | |
Min. Ban mm Độ dày (Triệu) | 0.1 (4) | 0.1 (4) | 0.1 (4) | |
Min. Line Width / Khoảng cách | nội um (Triệu) | 75/100 (3 4) | 75/75 (03/03) | 75/75 (03/03) |
Outer um (Triệu) | 100/100 (4/4) | 75/75 (03/03) | 75/75 (03/03) | |
Min. Cơ Kích khoan (Mm) | 0.2 | 0.2 | 0.2 | |
Min. HWTC um (triệu) | 175 (7) | 175 (7) | 175 (7) | |
Min. Mặt nạ Hàn mở um (Triệu) | 50 (2) | 50 (2) | 50 (2) | |
Finest SMT Pitch mm (Triệu) | 0,40 (16) | 0,45 (18) | 0,45 (18) | |
BGA Device Pitch (Base đồng 1oz) (Triệu) | 0,25-0,3 (10-12) | 0,25-0,3 (10-12) | 0,25-0,3 (10-12) | |
Loại Surface Kết thúc | HASL, HASL chì, ENIG, Flash vàng, vàng dày, mạ vàng chọn lọc, OSP, Selective OSP / HASL, Immersion Tín, Immersion bạc | HASL, HASL chì, ENIG, Flash vàng, vàng dày, mạ vàng chọn lọc, OSP, Selective OSP / HASL, Immersion Tín, Immersion bạc | HASL, HASL chì, ENIG, Flash vàng, vàng dày, mạ vàng chọn lọc, OSP, Selective OSP / HASL, Immersion Tín, Immersion bạc | |
kiểm soát trở kháng | +/- 10% | +/- 8% | +/- 8% | |
warpage | 0,7% | 0,5% | 0,5% | |
Công nghệ đặc biệt: impendence Control, Differencial PCB board mạch in, Peelabemask PCB, mật độ cao PCB HDI, nặng đồng PCB, bảng mạch kim loại Core, Vias Copper Clad PCB board mạch in, Blind & Buried, Laser khoan Vias, Burn-in trị, Flex trị, cứng Flex PCB board mạch in, Edge nửa mạ qua bảng lỗ mạch, Selective mạ cứng vàng, mỏng đặc biệt hoặc đặc biệt dày PCB, PCB với nhựa cắm lỗ
Lợi thế:
Điều khoản thương mại:
Số lượng đặt hàng tối thiểu: | 1pcs |
Giá bán: | đàm phán |
Chi tiết đóng gói: | cái hộp |
Thời gian giao hàng: | biến nhanh chóng và loại bình thường |
Điều khoản thanh toán: | TT, LC, và những người khác trên cơ sở đàm phán |
Khả năng cung cấp: | 1, 000, 000pcs / tuần |
