Đôi PCB Sided

  • độ chính xác cao Đôi PCB Sided các nhà cung cấp
  • độ chính xác cao Đôi PCB Sided các nhà cung cấp

Giới thiệu


Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong

Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.

Ưu điểm


So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.

Board mạch kép Thiết kế bước

1. Chuẩn bị sơ đồ mạch

2. Tạo một file mới và nạp thư viện PCB thành phần gói

3, kế hoạch ban

4, vào bảng mạng và các thành phần

5, các thành phần bố trí tự động

6, điều chỉnh bố trí

7, phân tích mật độ mạng lưới

8 quy tắc dây thiết

9, định tuyến tự động

10, tự điều chỉnh các hệ thống dây điện

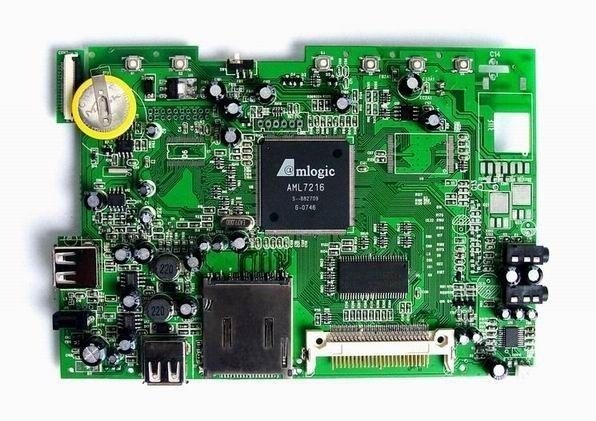

Hai mặt pcb cho bo mạch chủ, mạch in lắp ráp bảng

Double sided pcb board for motherboard , printed circuit board assembly
Double sided pcb board for motherboard , printed circuit board assembly

Hình ảnh lớn :  Hai mặt pcb cho bo mạch chủ, mạch in lắp ráp bảng

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: Pacific PCB
Chứng nhận: UL,SONY GP,TSO9001:2000,ISO14000,TS16949,QC080000,OHSAS 18001,
Số mô hình: Thái Bình Dương 001
Cơ sở vật chất: FR-4
Độ dày đồng: 1oz
Ban chiều dày: 1.2mm
Bề mặt hoàn thiện: HASL

Thanh toán:

Số lượng đặt hàng tối thiểu: 1pc
Giá bán: Negociation
chi tiết đóng gói: đóng gói hút chân không
Thời gian giao hàng: 5-7 ngày làm việc
Điều khoản thanh toán: T / T, thẻ tín dụng, tiền gửi trực tiếp, paypal
Khả năng cung cấp: 1.000.000 feet vuông / tháng
Chi tiết sản phẩm

Hai mặt pcb cho bo mạch chủ, mạch in lắp ráp bảng

Thông số kỹ thuật

Pcb 1.Double phía
2.HASL hoàn thiện bề mặt
Thời gian giao hàng 3.short
Để 4.small là vailabe
5.OEM được cung cấp

Làm thế nào để có được một báo giá từ tôi?
Để giúp tôi có thể làm cho bạn một báo giá, xin vui lòng cung cấp cho tôi những thông tin dưới đây.
1. PCB tập tin
Xin vui lòng gửi cho tôi file PCB của bạn trong file gerber, .pcb hoặc tập tin .pcbdoc bằng email (sales@pcb-pacific.com).
2. Chất liệu sẵn PCB cơ sở:
FR4 1.6mm, FR4 1.2mm, FR4 1.0mm, FR4 0.8mm, nhôm 1.6mm
3. sẵn Copper Độ dày:
0.5oz, 1oz, 2oz, 3oz, 4oz
Điều trị 4. Surface
Immersion vàng Hơn Nickle, HASL chì miễn phí, OSP
5. Màu sắc có sẵn cho Mask Hàn và Top Overlay (Hợp phần Legend)
Màu xanh lá cây, xanh, đỏ, đen, trắng
Một ví dụ về đặc điểm kỹ thuật chung cho PCB là như dưới đây:
FR4 1.6mm, ROHS, 1 / 1oz, Immersion vàng trên Nickle, Green Hàn Mask, White Top Overlay
Thời gian Chì:
Đối với nguyên mẫu số lượng nhỏ, phải mất khoảng 3 ~ 4 ngày để chúng tôi chuyển hàng ra.
Đối với một số PCB và hàng loạt khó khăn sản xuất, phải mất khoảng 7 ngày cho lô hàng.
Để lắp ráp PCB, phải mất khoảng 10 ngày đối với các lô hàng.
Liên hệ chúng tôi:
Bất kỳ mối quan tâm hoặc câu hỏi, xin vui lòng liên hệ với tôi qua email.
Bất kỳ email của bạn sẽ được đọc một cách cẩn thận, tôi đang mong chờ tin nhắn của bạn.

• Mạch in HDI
Thái Bình Dương PCB là một công ty sản xuất hàng đầu chuyên sản xuất số lượng nhỏ và nguyên mẫu PCB đa dạng. Chúng tôi quản lý nhanh thời gian đưa ra thị trường với tiêu chuẩn đảm bảo chất lượng.

• Khả năng chung sản xuất

thể loại Sự miêu tả khả năng
Các định dạng tập tin Gerber files- ưa thích 274-X, 274-D, DPF, ODB ++
tập khoan X & Y tọa độ, với kích thước công cụ bao gồm
Kích thước Max. kích thước thành phẩm 580mm x 800mm - Single / Double-sided
550mm x 800mm - Multilayer
Ban dày Tiêu chuẩn 1.6mm ± 10%
Min. Đơn / đôi mặt: 0.2mm ± 0.1mm
4 lớp: 0.4mm ± 0.1mm
6 lớp: 0.6mm ± 0.1mm
8-Layer: 1.0mm ± 0.1mm
10 lớp: 1.0mm ± 0.12mm
12 lớp: 1.2mm ± 0.12mm
...
32 lớp: 4.0mm ± 0.4mm trở lên
Max. 6.3mm ± 10%
Bow và xoắn <7/1000
Đồng Outer Củ cân 1oz ~ 10oz
Cân nặng Nội Cu ánh 1 / 3oz ~ 6oz
Vật liệu laminate FR4 (High TG, halogen), FR5, Isola (FR408,370HR), Teflon, nhựa dùng ROGERS (RO4003, RO4350, RO4450), tấm nhôm (Single, Double-sided)
FR4 Độ dày 1.6mm
Cao TG FR4 (170 độ C) 1.6mm
cắt Board Max. số lớp 32
Min. độ dày cho lớp bên trong (Cu dày tự túc) 0.07mm
khoan Min. kích thước 0.1mm
Max. kích thước 6.0mm
Máy khoan lệch ± 0.002 "(0.050mm)
khả năng chịu lỗ PTH ± 0.003 "(0.075mm)
khả năng chịu lỗ NPTH ± 0.002 "(0.050mm)
Góc mũi khoan 80 °, 90 °, 100 °, 120 °
mạ Min. kích thước lỗ 0,0008 "
Aspect ratio 20
etching Dấu vết khoan dung rộng ± 20%
Min. dấu vết chiều rộng / không gian (1oz thành trọng lượng Cu bắt đầu từ 1 / 3oz) 0.003 "/ 0.003" (0.08mm)
Min. dấu vết chiều rộng / không gian (1oz thành trọng lượng Cu bắt đầu từ 1 / 2oz) 0.004 "/ 0.004" (0.1mm)
Min. dấu vết chiều rộng / không gian (2oz thành Củ trọng lượng) 0.005 "/ 0.005" (0.127mm)
Min. dấu vết chiều rộng / không gian (3oz thành Củ trọng lượng) 0.008 "/ 0.008" (0.2mm)
Min. dấu vết chiều rộng / không gian (4oz thành Củ trọng lượng) 0.012 "/ 0.012" (0.3mm)
Layers nội Min. không gian từ khoan đến mô hình bên trong 0.1mm
Min. không gian từ vòng hình khuyên để mô hình bên trong 0.1mm
Layer-to-lớp đăng ký ± 0.003 "(0.08mm)
Mặt nạ Hàn Màu màu xanh lá cây, ánh sáng màu xanh lá cây, mờ màu xanh lá cây, trắng, cực trắng, màu đen, màu đen mờ, màu nâu sẫm, vàng, đỏ, xanh dương, minh bạch
Min. hàn giải phóng mặt bằng mặt nạ 0.003 "
bề dầy 0,0004 "
màn tơ Màu Trắng, đen, vàng, đỏ, xanh dương, xanh lá cây
Min. dấu vết chiều rộng 0.005 "
Min. kích thước 0,028 "/ 0,028"
Kiểm tra điện AOI Y
Bay Probe Tester Y
Trở kháng kiểm soát Lòng khoan dung ± 10%
Trở kháng thử Tektronix TDS8200
định tuyến End Mills thử nghiệm ± 0.15mm (0.006 ")
Nhẫn CNC ± 0.15mm (0.006 ")
Depth V-Cut ± 0.1mm (0.004 ")
độ lệch góc V-cắt ± 0.1mm (0.004 ")
Bán lỗ Y
Kết thúc bề mặt HASL, HASL pb miễn phí, vàng ngâm, ngâm bạc, ngâm thiếc, OSP (ENTEK), S / G mạ, ENEPIG, G / F mạ, carbon ...
Vias mù và chôn 3 + N + 3 Y
Resin, mực lỗ-điền, PTH Y
Loại khác UL Cert. Y
ISO Cert. ISO9001 / ISO14001 / RoHS

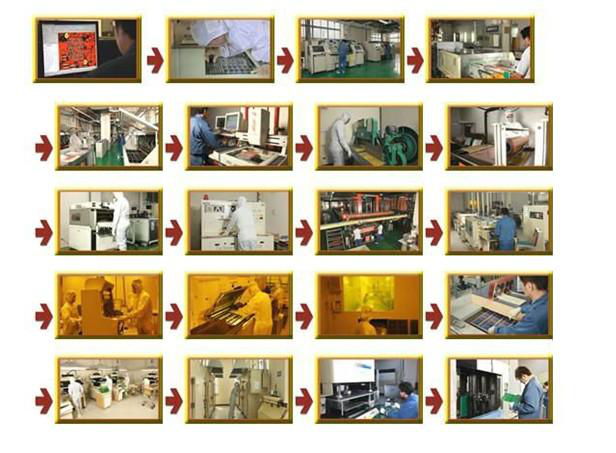

Nhà máy trong suốt Pacific PCB cho phép khách hàng của chúng tôi chứng kiến quá trình hấp dẫn của sản xuất PCB!
