Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
Thông tin chi tiết sản phẩm: |
Tên sản phẩm: | Prototype Ban hội Circuit | Min Phụ Kích | 0603 |
Loại hội | Lắp ráp THT & SMT | Kích thước PCB | 190mm x105mm |
Loại sản xuất | OEM & ODM | Surface Kết thúc: | Leadfree hội |
Khối lượng hội | Prototype lễ | Ứng dụng | Kiểm soát truy cập |
Sự miêu tả:
Agile vi mạch Công ty TNHH đã được như một PCB chuyên nghiệp và PCB lắp ráp c trong khoảng 10 năm. Chúng tôi đang phát triển với tất cả các nỗ lực của đội ngũ nhân viên của chúng tôi và hỗ trợ khách hàng. Từ lần đầu tiên được xây dựng bởi các kỹ sư chuyên nghiệp để ngày hôm nay với một số nhà máy hợp tác của riêng của chúng tôi, chúng tôi chứng kiến sức mạnh của sự hợp tác và giành chiến thắng-thắng mối quan hệ.
Đặc điểm kỹ thuật:
Sản xuất nguyên mẫu PCB là dịch vụ phổ biến, chúng tôi cung cấp, một trong hai nguyên mẫu PCB sản xuất, lắp ráp nguyên mẫu bảng mạch. Chúng tôi có các kỹ sư chuyên gia kiểm tra và thử nghiệm các bố trí của bạn để giúp bạn tìm ra các vấn đề về thiết kế PCB của bạn và tiết kiệm thời gian và tiền bạc trong sản xuất và asssembly PCB nguyên mẫu của bạn, mà còn là quan trọng trong việc giới thiệu sản phẩm mới của bạn (NPI). Dưới đây là của chúng tôi đặc tả PCB tạo mẫu chế tạo. Sản phẩm PCB của chúng tôi bao gồm:
Lớp lớp duy nhất, lớp hai và lớp đa lên đến 26 lớp |
Chất liệu FR-4, CEM-3, cao TG, nhôm phủ, đồng mạ |
Độ dày 0.20mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 2.0mm, 2.4mm đến 4.0mm |
Copper 1 / 2oz, 1oz, 2oz, 3oz, 4oz, 5oz, 6oz |
Kết thúc HASL, chì HASL miễn phí, Immersion vàng, Immersion Bạc / Tín, OSP / ENTEK, |
Đặt hàng mẫu, thử nghiệm, khối lượng nhỏ, Mass sản xuất PCB |

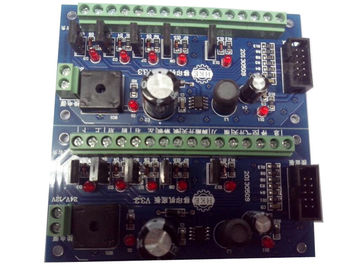

Trung Quốc Turnkey hai mặt lắp ráp PCB Prototype Circuit Dịch vụ hội đồng
Chúng tôi cung cấp bảng mạch nguyên mẫu sản xuất cùng với lắp ráp PCB, từ SMT duy nhất mặt, THT tăng gấp đôi lắp ráp hỗn hợp mặt, chìa khoá dịch vụ cho nguyên mẫu hàn đầy đủ và lắp ráp để vừa. Chúng tôi có thể đặt hàng linh kiện cho bạn cũng như chúng tôi cung cấp cho bạn các bộ phận. Các dịch vụ lần lượt chính sẽ cho phép bạn xử lý PCB trần và lắp ráp PCB với nhau để một nhà cung cấp. Chúng tôi có thể cung cấp nhanh chóng lần lượt PCB nguyên mẫu sản xuất và lắp ráp tại giá cả chìa khoá tích cực.
Trung Quốc Turnkey hai mặt lắp ráp PCB Prototype Circuit Dịch vụ hội đồng
Surface Mount Technology 0603, 0402, BGA, UBGA |
Thường chì Công nghệ, Uỷ ban Dân tộc Nhân viên có kinh nghiệm đủ cho tay hội, tiêu chuẩn cao tay nghề |
Sử dụng chất hàn điểm nóng chảy cao, xâm nhập Reflow và bầu RoHS / Non-RoHS |
PCB lắp ráp xóa Selective Wave Soldering, thiết bị chì miễn phí và điều khiển quá trình |
Binocular Kính hiển vi kiểm tra, X-ray, AOL, kiểm tra chức năng |
conformal Coating |
DFM Hỗ trợ, Hỗ trợ kỹ thuật |
Các ứng dụng:
Submetering, cảm biến và các sản phẩm kiểm soát, Optical Transport Systems, tần số vô tuyến (RF) Hệ thống, Switched Digital Video và IPTV, biến áp, phòng thí nghiệm đo lường và thu thập dữ liệu / Phân tích hệ thống phần mềm, Access Control, phát thanh truyền hình & truyền hình cáp, phân tích InstrumentsNetwork Thiết bị, radar, quân truyền thông, hệ thống Hải quân, Electronic Warfare Systems, Viễn thông, âm thanh và tầm nhìn phát thanh truyền hình, Opto-Electronics, Tank điện tử, năng lượng mặt trời quang điện hệ thống, phần mềm nhúng, Tự động hóa công nghiệp và kiểm soát, đo lường, y tế, viễn thông, UPS, Ô tô, truy cập Media và Infomobility , Aeronautic, Disk Drive Sao chép hệ thống, dữ liệu kỹ thuật số không dây Modem vô tuyến ect.
Trung Quốc Turnkey hai mặt lắp ráp PCB Prototype Circuit Dịch vụ hội đồng
Tại sao là chúng tôi?
