Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| một phần số: | ARJ11B-MESAO-AA-ELU2 | RJ45 được bảo vệ: | Có |
|---|---|---|---|
| Tốc độ: | 10/100 Base-T | ĐÈN LED: | Xanh / Greeen |
| Kiểu kết nối: | Jack | Chữ thập rf: | ARJ11B-MESAO-AA-ELU2 => LPJxxxNL |
| Làm nổi bật: | modular rj45 connectors,rj45 smt connector |
||

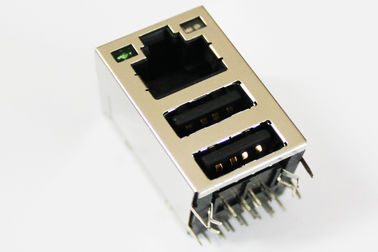

1. Đầu nối cổng RJ45 1 x 1 với đèn LED G / G
2. Đầu cắm RJ45 10 / 100M ARJ11B-MESAO-AA-ELU2
3. PCB Jack cắm RJ45
4. thông qua lỗ RJ45 kết nối
5. RJ45 với Magnetics tích hợp
6. Tệp: PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu
Sự miêu tả:
1. Tính năng loại sản phẩm:
1) Loại sản phẩm = Trình kết nối
2) Jack Loại = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng lắp đặt PCB = Mục bên (Góc phải)
2. Đính kèm cơ khí:
1) Cấu hình Jack = 1 x 1
3. Đặc điểm điện:
1) Được bảo vệ = Có
4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới = Không có
2) Phương pháp chấm dứt = Hàn
5. Body Tính năng liên quan:
1) Cấu hình cổng = Đơn / Đa
2) EMI Fingers -Top and Sides = Có / Không có
3) Định hướng chốt = Chuẩn - Chốt xuống
4) chiều dài đuôi PCB
6. liên hệ với tính năng liên quan:
1) Đã tải trước = Có
2) loại chấm dứt liên lạc = thông qua lỗ / bề mặt gắn kết
7. nhà ở tính năng liên quan:
1) Kiểu kết nối = Jack
8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Chì miễn phí quá trình hàn = sóng hàn có khả năng đến 240 ° C,
Sóng hàn có khả năng đến 260 ° C, sóng hàn có khả năng đến 265 ° C
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS
9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Màu xanh lá cây - điện trở 250 ohm
2) Màu LED phải (Vị trí số 2) = Màu xanh lá cây - điện trở 250 ohm
10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Cơ sở
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85
Các ứng dụng:
Được sử dụng cho các thiết bị mạng và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL
Lợi thế cạnh tranh:
16 năm kinh nghiệm sản xuất,
1100 nhân viên,
Kiểm tra 100%
Thời gian giao hàng linh hoạt
3. Magnetic RJ45 Jack Khách hàng chính:
HỘI THẢO TEXAS SAMSUNG GE SONY CANNON FLEXTRONICS
LINK-PP là nhà cung cấp tốt nhất của Texas Instruments, Samsung và General Electric. Chào mừng bạn đến thăm trang web của Texas Instruments: http://www.ti.com/tool/beaglebk#0
bạn sẽ nhìn vào logo của chúng tôi: "LINK-PP" trên BeagleBone Black.
BeagleBone Black là một nền tảng phát triển hỗ trợ cộng đồng, nguồn mở, chi phí thấp cho các nhà phát triển và người có sở thích ARM Cortex ™ -A8. Khởi động Linux dưới 10 giây và bắt đầu phát triển bộ xử lý ARM Cortex-A8 của Sitara ™ AM335x trong vòng chưa đến 5 phút chỉ với một cáp USB.
