Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Type: | Offline | Output Power Factor: | 0.8 |
|---|---|---|---|
| Phase: | Single Phase | Protection: | Over Load/Current/Voltage, Short Circuit etc |
| Display: | Digital LCD Display | H.S. Code: | 8504402000 |
| Làm nổi bật: | up cung cấp trực tuyến,hệ thống thăng công nghiệp |
||

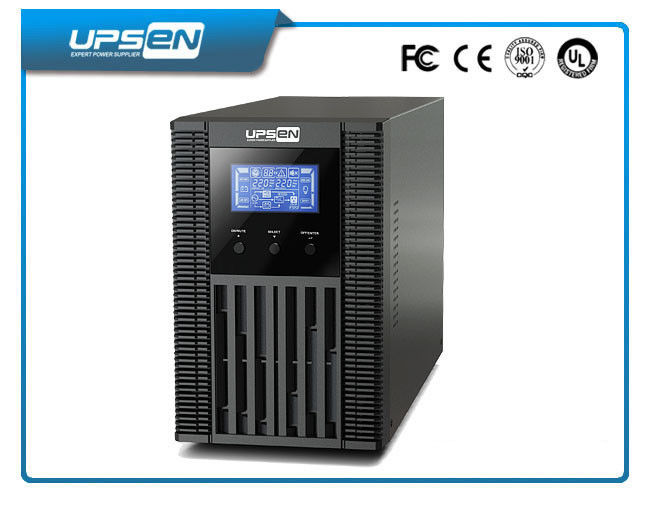

Đúng chuyển đổi kép trực tuyến cao tần UPS 1000VA / 800W với 6 IEC Outlets
Các tính năng chính
• Ture trực tuyến và công nghệ chuyển đổi kép
• 1000VA UPS Găn 2pcs Pin 12V 9Ah
• Tinh khiết dạng sóng đầu ra sóng sin
• khiển vi xử lý tối ưu hóa độ tin cậy
• Đầu vào điều chỉnh hệ số công suất
• Hệ số công suất đầu ra 0.8
• điện áp đầu vào rộng (110 V - 300 V)
• Chế độ chuyển đổi có sẵn
• Chế độ ECO tiết kiệm năng lượng
• Máy phát điện tương thích
• Sạc khả năng mở rộng để 6A cho các mô hình dài hạn
• Smart SNMP hoạt động tốt với cả kết nối USB hoặc RS-232 cùng
• hiển thị toàn diện cho phép giám sát dễ dàng và truy cập của tình trạng UPS
Ứng dụng:
Máy vi tính, máy tính, máy chủ, dữ liệu phòng, Viễn thông, Truyền thông, giao thông, hệ thống Ngân hàng, ATM
Sở Thuế, Trường vv
Thông số kỹ thuật
| XANH STAR ONLINE UPS CHỌN HƯỚNG DẪN | ||||
| MÔ HÌNH | G1K (L) | G2K (L) | G3K (L) | |
| GIAI ĐOẠN | Giai đoạn duy nhất với mặt đất | |||
| SỨC CHỨA | 1000 VA / 800 W | 2000 VA / 1600 W | 3000 VA / 2400 W | |
| ĐẦU VÀO | ||||
| Định mức điện áp | 100/110 / 115/120 / 127VAC hoặc 200/208/220/230 / 240VAC | |||
| Phạm vi áp đầu vào | 55-145 VAC hoặc 110-300 VAC | |||
| Dải tần số | 40Hz ~ 70 Hz | |||
| Hệ số công suất | ≧ 0.99 @ Điện áp danh định (100% tải) | |||
| OUTPUT | ||||
| Điện áp đầu ra | 100/110 / 115/120 / 127VAC hoặc 200/208/220/230 / 240VAC | |||
| Điều chỉnh điện áp | ± 1% | |||
| Dải tần số (Range Synchronized) | 47 ~ 53 Hz hoặc 57 ~ 63 Hz | |||
| Dải tần số (Batt. Mode) | 50 Hz hoặc 60 Hz ± 0.1 Hz | |||
| Tỷ lệ hiện tại Crest | 3: 1 | |||
| méo hài | ≦ 3% THD (Linear Load); ≦ 6% THD (Non-linear Load) | |||
| chuyển Time | AC DC | số không | ||
| Inverter để Bypass | 4 ms (tiêu biểu) | |||
| Dạng sóng (Batt. Mode) | sinewave tinh khiết | |||
| HIỆU QUẢ | ||||
| Để chế độ AC | 88% | 89% | 90% | |
| Chế độ Battery | 83% | 87% | 88% | |
| ẮC QUY | ||||
| Mô hình chuẩn | loại pin | 12 V / 9 AH | 12 V / 7Ah | 12 V / 7 AH |
| số | 2 | 6 | 6 | |
| Thời gian sạc tiêu biểu | 4 giờ phục hồi 90% công suất | |||
| Sạc hiện tại (max.) | 1.0 A | |||
| sạc điện áp | 27.4VDC ± 1% | 82,1 VDC ± 1% | 82,1 VDC ± 1% | |
| Lâu dài mẫu * | loại pin | Tùy thuộc vào dung lượng của pin bên ngoài | ||
| số | 3 | 6 | số 8 | |
| Sạc hiện tại (max.) | 1.0A / 2.0A / 4.0A / 6.0 A | |||
| sạc điện áp | 41.0VDC ± 1% | 82,1 VDC ± 1% | 109.4VDC ± 1% | |
| CHỈ | ||||
| LCD | Tải cấp, mức độ pin, chế độ AC, Chế độ pin, chế độ Bypass, và các chỉ số lỗi | |||
| BÁO THỨC | ||||
| pin Chế độ | Sounding mỗi 4 giây | |||
| Pin yếu | Sounding mỗi giây | |||
| quá tải | Sounding hai lần mỗi giây | |||
| Lỗi | liên tục nghe | |||
| VẬT LÝ | ||||
| Mô hình chuẩn | Kích thước, D x W x H (mm) | 397 X 145 X 220 | 419X190X318 | |
| Trọng lượng (kg) | 13 | 26 | 28 | |
| Lâu dài mẫu * | Kích thước, D x W x H (mm) | 282 x 145 x 220 | 397 X 145 X 220 | |
| Trọng lượng (kg) | 4.6 | 6.8 | 7.4 | |
| MÔI TRƯỜNG | ||||
| Độ ẩm | 20-90% RH @ 0- 40 ° C (không ngưng tụ) | |||
| Mức độ ồn | Ít hơn 50dBA @ 1 Meter | |||
| SỰ QUẢN LÝ | ||||
| Thông minh RS-232 / USB | Hỗ trợ Windows 2000/2003 / XP / Vista / 2008/7/8, Linux, Unix, và MAC | |||
| SNMP Tùy chọn | Quản lý năng lượng từ người quản lý SNMP và trình duyệt web | |||
* Long-chạy mô hình chỉ có sẵn ở 200/208/220/230 hệ thống / 240VAC.
Lợi thế cạnh tranh:
1: bảo hành ba năm 'cho online UPS, và 1% UPS miễn phí hoặc 2% miễn phí PCB Ban
3: Tốt sau bán hàng dịch vụ, chúng tôi sẽ được đầy đủ trách nhiệm cho bất kỳ lỗi nào do phía chúng tôi
4: Kinh nghiệm chuyên môn trong lĩnh vực năng lượng hơn 10 năm
5: hỗ trợ kỹ thuật chuyên nghiệp trước và sau khi bán hàng
6: phản ứng kịp thời, thời gian giao hàng nhanh chóng và hoạt động linh hoạt để đáp ứng yêu cầu đặc biệt nào của khách hàng.
7: Dịch vụ miễn phí OEM & ODM
8: Giá cả cạnh tranh, chất lượng sản phẩm và trưởng thành
