Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Repeat accuracy: | Repeat accuracy | Model Number: | JK3200/JK3600 |
|---|---|---|---|
| Product name: | Hole Inspection Machine | Inspection Speed: | 6.5、10、12.5m/min(Adjustable) |
| Làm nổi bật: | thiết bị thử nghiệm PCB board,bảng mạch thiết bị thử nghiệm |
||

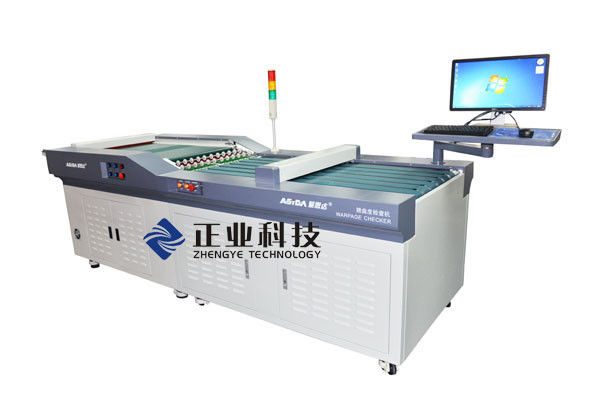

Lỗ Máy kiểm tra Đối với PCB Thiết bị kiểm tra, máy PCB thử
Thuộc tính sản phẩm:
Tên sản phẩm | Máy kiểm tra lỗ |
Hàng hiệu | ASIDA |
Số mô hình | JK3200 / 3600 |
Nguồn gốc | Trung Quốc |
chi tiết đóng gói | Carton gỗ |
Sử dụng
Máy ASIDA-JK3600 Thanh tra Hole được sử dụng để kiểm tra PCBs học điền đầy đủ các dị tật lỗ khoan. Số lượng và chất lượng của các lỗ khoan được kiểm tra và hội đồng quản trị được gán cho là OK hoặc NG, PCBs kết quả được sắp xếp cho phù hợp.
Giao diện thân thiện, không cần đào tạo đặc biệt.
thanh dài LED nguồn sáng.
tốc độ phát hiện có thể đạt được lên đến 12.5m / phút.
30 độ tầm phát hiện góc, bảng inputed có thể được tắt trung tâm lên đến 30 độ.
Khả năng kiểm tra hai bảng cùng một lúc.
chức năng bảo trì mạng, có thể liên kết với các hệ thống khác để hiển thị thông tin OK / NG.
phần mềm Cá nhân thiết kế theo yêu cầu khách hàng cụ thể.
hiệu quả
①JK3200 được trang bị thiết bị phân loại đôi, mà có thể phát hiện hai bản cùng một lúc.
②JK3600 được trang bị sáu thiết bị phân loại, có thể phát hiện sáu tấm cùng một lúc.
Lỗ Checker Khách hàng:
tính chính xác | độ chính xác ①Repeat: ± 40μm |
Độ chính xác ②Measurement: ± 40μm | |
tốc độ kiểm tra | 6.5,10,12.5m / phút (điều chỉnh) |
Các đối tượng | ① loạt Khẩu độ: 0.15 ~ 10mm |
②Size của bảng đo lường được: 100 × 150 ~ 630 × 650mm | |
③ Độ dày của bảng đo lường được: 0.3 ~ 10mm | |
lề ④Hole: ≥0.15mm | |
Kích thước | 3550 * 1200 * 1100mm |
Cân nặng | 400-450Kg |
