Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Levels: | Double levels | Wire Inlet: | Right angle wire inlet |
|---|---|---|---|
| Applications: | PCB, Frequency Converters, Server Site, Switch, Power Supply, Electric Lighting, Industry Control | Color: | Black |
| Number of Contacts: | 4*2P - 20*2P | Pitch: | 7.62mm |
| Rated Current: | 15A | Rated Voltage: | 300V |
| Type: | Barrier Terminal Block,Power terminal blocks, Electrical terminal Blocks | Wire Range: | 14-22 |
| Làm nổi bật: | khối thiết bị đầu cuối điện,khối thiết bị đầu cuối pcb |
||

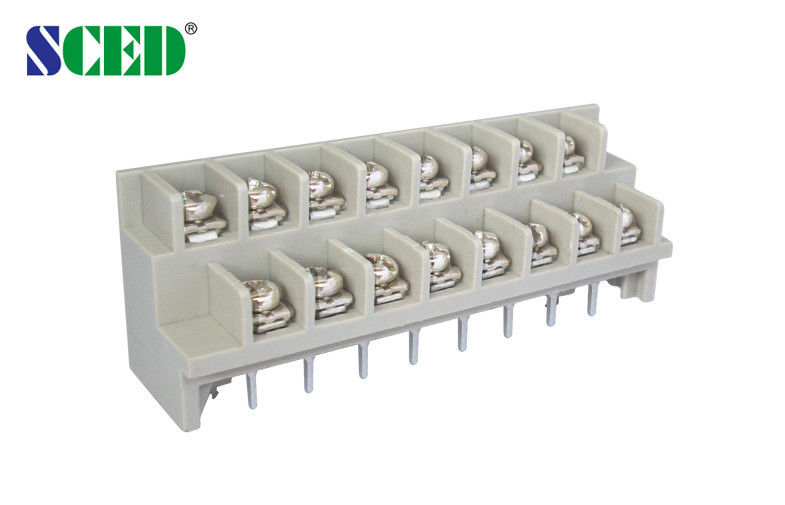

Xám đúp Cấp Terminal Block Barrier nối 300V 7.62mm Pitch
Các ứng dụng:
PCB, Bộ chuyển đổi tần số, Server Site, chuyển mạch, cung cấp điện, điện chiếu sáng, điều khiển công nghiệp,
Tự động hóa, đường sắt Giao thông vận tải, truyền thông, Điện lực, An ninh, Thiết bị Y khoa,
Quân sự, thang máy, vv ..
Lợi thế cạnh tranh:
1. Ổn định chất lượng tốt
2. Giá cả cạnh tranh
3. Nhanh chóng phản ứng
4. Sản phẩm đầy đủ tầm để lựa chọn
5. Linh hoạt để thiết kế các phần chính xác theo nhu cầu của khách hàng
Mức đôi Xám 7.62mm Barrier Terminal Block nối 4 * 2P - 20 * 2P 300V
■ Ngay dây góc đầu vào; □ dọc dây đầu vào; □ 45 độ dây đầu vào
□ Cấp Độc thân; ■ mức đúp; □ mức Ba
Màu chuẩn: Xám. Màu sắc khác cũng có sẵn, vui lòng tham khảo dưới đây Làm thế nào để đặt hàng và chọn
các màu sắc mà bạn muốn.
Barrier khối thiết bị đầu cuối, khối thiết bị đầu cuối điện, khối thiết bị đầu cuối điện, khối các nhà cung cấp thiết bị đầu cuối
Đặt hàng như thế nào:

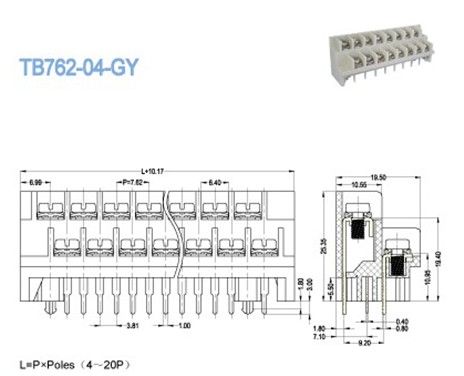

Thông số và Vẽ kỹ thuật:
Thông số kỹ thuật UL | B C D |
Điện áp định mức / Current V / A | 300/15 300/10 |
Dây Phạm vi AWG | 14-22 14-22 |
Thông số kỹ thuật IEC | |
Thể loại quá áp | Ⅲ Ⅲ Ⅱ |
ô nhiễm lớp | 3 2 2 |
Điện áp định mức / Current V / A | 250/24 320/24 400/24 |
Xếp hạng Surge áp KV | 4 4 4 |
Xếp hạng Kết nối mm2 suất | 2.5 |
Vật chất | |
Vật liệu cách nhiệt / dể cháy lớp | PBT / UL94, V-0 |
Terminal / Mạ | Brass / Tin mạ |
Vít / Mạ | Thép / Nickel Plated |
dữ liệu khác | |
PCB lỗ mm Đường kính | φ1.5 |
Tước Chiều dài mm | 7-8 |
Vít / Torque / lbf.in | M 3 / 5-7 |
