Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Thời gian giao lưu: | 3 -5 ngày sau khi nhận được thanh toán | HỆ THỐNG: | loại tự động với băng tải |
---|---|---|---|
Tên: | máy phân tách pcb với máy cắt cho ăn | MOQ: | 1 tập |
sử dụng: | cắt bảng tròn in và bảng phèn ... | Bảo hành: | Miễn phí trong 1 năm |
Làm nổi bật: | depaneling PCB,PCB riêng |

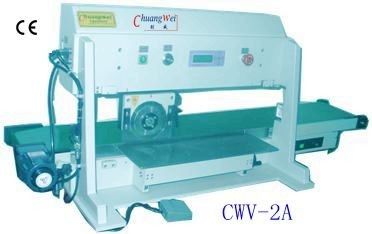

Pcb depaneling Băng tải Băng tải hai mặt, Máy cắt Pcb Ưu điểm:
Sau khi hàn tấm của các mảnh kết nối, nó thường làm tổn thương đường dây hoặc phá vỡ các bộ phận điện tử khi phá vỡ. Máy này cắt với chế độ thức ăn để giảm căng thẳng mạnh mẽ, ngăn chặn mối hàn và các bộ phận bị nứt và cải thiện năng suất và chất lượng.
Với dao hình tròn ở trên và lưỡi đe bên dưới, khi bo mạch chảy vào lưỡi đe, chuyển công tắc và lưỡi đe di chuyển về phía sau để đặt điểm, sau đó bo mạch PCB được cắt ra với vết rạch mịn và không có vết lõm.
Điểm chuyển tiếp và điểm dừng có thể được đặt theo chiều dài tấm khi cho ăn, điểm dừng cho cài đặt nhân tạo.
Phạm vi độ sâu cổng sau: không giới hạn. Chiều rộng tấm lớn nhất: không giới hạn, chiều dài cắt tối đa: 500mm, độ dày tấm: 0,2-5.0mm. Độ dày giữa rãnh V: 0,25-2,0mm.
Các dao trên và dưới được làm bằng vật liệu thép tốc độ cao nhập khẩu, có độ bền cao và có thể được chế tạo lại.
Máy có thể hỗ trợ sử dụng một bộ băng tải hoàn chỉnh, thuận tiện cho việc cắt PCB được gửi tự động.
Khoảng cách nạp liệu của bánh dao là từ 0 đến 500mm (chiều dài dao có thể được tùy chỉnh). Chiều cao của bánh xe dao được tinh chỉnh từ 0 đến 2 mm để phù hợp với PCB với nhiều loại độ dày và độ sâu của rãnh V-CUT. Chiều cao của trạm làm việc có thể điều chỉnh từ 0 đến 50mm.
Thông số kỹ thuật
Kích thước: 880mm X 460mm X 560mm
Thu nhỏ dài nhất: 460mm
Giảm thiểu tốc độ: 100/200/300 / 500mm / s
Giảm thiểu độ dày: 0,6-3,5mm
Trọng lượng máy: 185kg
Tại sao chọn chúng tôi
1. CWV-2A Pcb depanelizer nhà sản xuất ban đầu, nhượng bộ giá
2. Dịch vụ hỗ trợ kỹ thuật trong ngày hứa hẹn
3. Hạn chế xử lý khiếu nại, nửa giờ trở lại cho khách hàng
4. Các chuyên gia Depanel, việc cung cấp chương trình con PCB chuyên nghiệp
5. Nhà sản xuất máy đáng tin cậy, chúng tôi nhận được Chuyên gia - 15, mỗi người có hơn 6 năm kinh nghiệm, chất lượng thiết bị sẽ được thỏa mãn.
