Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Làm nổi bật: | hai mặt bảng mạch,hai lớp PCB |
||
|---|---|---|---|
Nhanh hàng loạt Double Sided PCB ENIG Finish, 2 OZ Copper PCB Printed Circuit Design
Chi tiết nhanh
PCB Loại: | Đôi PCB Sided |
layer: | 2 lớp |
Min .Line Width / Space: | 3 triệu / 3 triệu |
Min. Qua Đường kính: | 0.3mm |
Hoàn Độ dày: | 1.6mm |
Surface Kết thúc: | ENIG |
Kích thước: | 60 * 110mm |
Vật chất: | FR4 |
Màu: | màu xanh lá |
Ứng dụng: | Người điều khiển |
Sự miêu tả
Chúng tôi là một cửa sản xuất bảng mạch in, cung cấp các dịch vụ chế tạo PCB cho PCBs đơn, đôi hoặc đa lớp với số lượng khối lượng thấp và sản xuất số lượng lớn với một loạt các vật liệu và các tùy chọn công nghệ.
Tận dụng dịch vụ thiết kế và lắp ráp của chúng tôi trong một hệ thống sản xuất chìa khóa trao tay, chúng tôi có thể cung cấp cho sản xuất PCB chi phí thấp với chất lượng cao nhất. Sử dụng một loạt các phương pháp kiểm tra để đảm bảo các chức năng của sản phẩm cuối cùng. Chúng tôi cung cấp đầy đủ Spec, số lượng in bảng mạch nhỏ và Custom Spec PCBs biến nhanh chóng. Ngoài ra, chúng tôi là nhà cung cấp hàng đầu các bảng mạch in với Quân / Không gian vũ trụ / phòng / Y tế và Thương mại Công nghiệp.
Khả năng kỹ thuật
Số lớp | 1, 2, 4 hoặc 6, lên đến 36 lớp |
số lượng đặt hàng | 1 đến 500.000 |
Ban hình | Vuông, tròn, khe, cắt ra, phức tạp, bất thường |
loại tàu | Cứng nhắc, linh hoạt, cứng nhắc-linh hoạt |
bảng vật liệu | FR4 kính epoxy, FR4 cao Tg, tương thích RoHS; Nhôm, Rogers, vv |
cắt Ban | Shear, V-score, tab định tuyến |
Ban dày | Flex, 0,2 ~ 6,0 mm, 0,01 ~ 0,25 " |
trọng lượng đồng | 1.0, 1.5, 2.0 Oz |
Mặt nạ Hàn | Hai mặt LPI xanh, cũng hỗ trợ màu đỏ, trắng, vàng, xanh, đen |
màn hình lụa | Hai mặt hoặc một mặt màu trắng, vàng, đen, hoặc tiêu cực |
màn hình lụa phút chiều rộng đường | 0.006 "hoặc 0.15mm |
kích thước ban Max | 45 x 45 "hoặc 114 x 114 cm |
Min dấu vết / khoảng cách | 0.004 ", 0.1mm, hoặc 4 mils |
Min đường kính lỗ khoan | 0.006 ", 0.15mm, hoặc 6 mils |
bề mặt kết thúc | HASL, Nickle, Imm vàng, Imm Tín, Imm Bạc, OSP, vv |
khoan dung độ dày Ban | ± 10% |
khả năng chịu trọng lượng đồng | ± 0,25 oz |
chiều rộng khe tối thiểu | 0.12 ", 3.0 mm hoặc 120 mils |
sâu V-score | 20-25% số tàu dày |
Mạ qua lỗ | Vâng |
lỗ chìm | Vâng |
định dạng tập tin thiết kế | Gerber RS-274X, 274D, Eagle và DXF của AutoCAD, DWG |

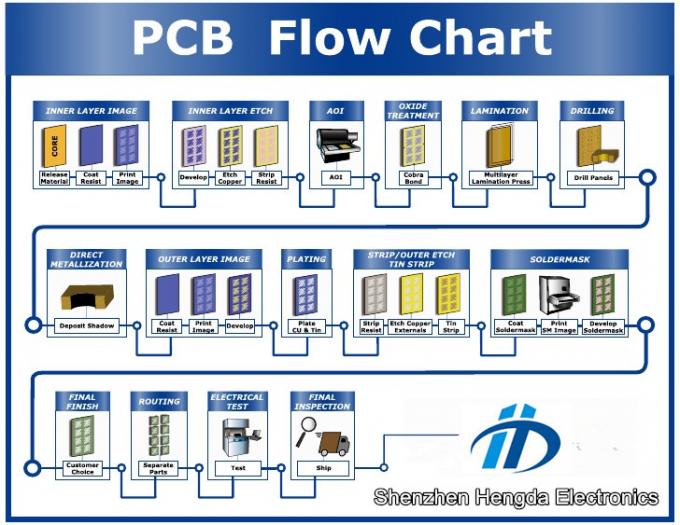

PCB sản xuất Lưu đồ
Thủ tục xét nghiệm
Chúng tôi thực hiện nhiều thủ tục đảm bảo chất lượng trước khi vận chuyển ra bất kỳ bảng mạch PCB. Bao gồm các:
Nhanh lần lượt dẫn
Đối với sản xuất PCB, chúng tôi có thể cung cấp 2-7 ngày quay lại lần. Đối với PCBs đa, thời gian quay vòng nhanh nhất phụ thuộc vào số lượng các lớp và số lượng.
Đảm bảo dịch vụ
Chúng tôi đảm bảo phục vụ mỗi khách hàng chuyên nghiệp, trung thực và thân thiện với khả năng tốt nhất của chúng tôi. Chúng tôi sẽ sẵn sàng tái hoạt động dự án của bạn nếu dự án của bạn không phải là 100% đạt yêu cầu.
Nhận báo giá nhanh tại
Bằng cách gửi một dự luật của vật liệu, các file gerber bao gồm bản vẽ lắp ráp và chúng tôi sẽ có báo giá lại cho bạn trong vòng vài giờ. Với Thâm Quyến Hengda có bao giờ là một chi phí ẩn và giá cả của chúng tôi là rất cạnh tranh và hợp lý.
