Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Service: | PCB, PCBA, ODM, OEM | Materia: | FR4/FR1/CEM-1/CEM-2/Metal Core |
|---|---|---|---|
| Solder Mask: | Green/Yellow/Red/Black | Surface Finish: | HAL, OSP, HASL, ENIG, Immersion Tin, Immersion Silver |
| Production: | Gerber File or Design Data Needed. | ||
| Làm nổi bật: | Double Sided mạch in,pcb hai mặt |
||

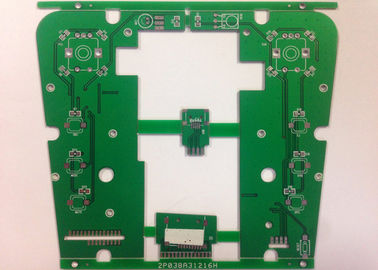

Xanh Solder Mask Double Sided PCB với trắng in lụa cho Máy hàn HASL
Chi tiết ngắn gọn:
SẢN XUẤT PCB IN MẠCH BAN | ||
Quy trình kỹ thuật | Hạng mục | năng lực sản xuất |
laminate đồng | Ban dày | 0.2 ~ 3.2mm |
Loại sản phẩm | Layers | 2L-16L |
sự ép kim loại | Max. kích thước bảng | 500 × 600mm |
Layers Bên trong | Lõi dày bên trong | 0.1 ~ 2.0mm |
Tracing nội | Min: 4/4 triệu | |
Độ dày đồng nội | 1.0 ~ 3.0oz | |
Kích thước Nhẫn | Ban Dung sai độ dày | ± 10% |
lớp Alignment của Inter | ± 3 triệu | |
khoan khoan dung | đo lường bảng | Max: 660 × 600mm |
khoan Dimension | ≧ 0.25mm | |
Lỗ Đường kính khoan dung | ± 0.05mm | |
Lỗ khoan dung Chức vụ | 0.076mm ± | |
Min.Annular nhẫn | 0.05mm | |
PTH + Chỉnh mạ | Độ dày đồng lỗ tường | ≧ 20um |
tính đồng nhất | ≧ 90% | |
Lớp ngoài | Theo dõi Width | Min: 0.08mm |
Theo dõi Spacing | Min: 0.08mm | |
Pattern mạ | Hoàn đồng dày | 1oz ~ 2oz |
EING / Flash vàng | niken dày | 2.5um ~ 5.0um |
vàng dày | 0.03 ~ 0.05um | |
Mặt nạ Hàn | bề dầy | 15 ~ 35um |
Cầu Hàn Mask | 3 triệu | |
Chiều dài | chiều rộng Line / Khoảng cách dòng | 6/6 triệu |
ENIG | niken dày | ≧ 120u " |
vàng dày | 1 ~ 50U " | |
vát | tạo góc xiên Kích thước | 30 ~ 300mm |
định tuyến | Dung sai của Dimension | ± 0.1mm |
Kích thước vùng | Min: 0.4mm | |
Cutter Đường kính | 0.8 ~ 2.4mm | |
Đột | Outline Nhẫn | ± 0.1mm |
Kích thước vùng | Min: 0.5mm | |
V-CUT | V-CUT Dimension | Min: 60mm |
Góc | 15 ° 30 ° 45 ° | |
Vẫn Dung sai độ dày | ± 0.1mm | |
Hot Air Cấp | Tin dày | 100 ~ 300u " |
Thử nghiệm | Kiểm tra điện áp | 250V |
Max.Dimension | 680 × 600mm | |
kiểm soát trở kháng | Lòng khoan dung | ± 10% |
Aspect Ration | 12: 1 | |
Laser khoan Kích | 4 triệu (0.1mm) | |
Mô tả các vi mạch đồng | |
Vật liệu cơ bản | Tg-180 FR4 |
Ban dày | 1,6 mm |
lớp Số | 2 -Layer |
Độ dày đồng | 2 oz |
Kết thúc bề mặt | LEAD HASL miễn phí |
Mặt nạ Hàn | màu xanh lá |
màn tơ | trắng |
dấu vết Spacing | 0.075mm |
lỗ Kích | 0.3mm |
Lỗ đồng dày | ≥20μm |
sự đo lường | 212 × 157mm |
gói | Outer: Tông Thùng với dây đai đôi Nội: Máy hút-đóng theo kiện nhựa mềm |
Chứng nhận | UL, ISO9001: 2008, ROHS, REACH, SGS |
ưu việt | OEM & ODM, giá cạnh tranh, giao hàng nhanh, |
Yêu cầu đặc biệt | BGA hàn Và Vàng Finger là chấp nhận được Chôn Và Blind Via, Trở kháng Control, Via Plug, |
Các ứng dụng | Truyền thông, ô tô, di động, máy tính, y tế |
