Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Điểm nổi bật: | hai mặt bảng mạch,đôi bên pcb |
---|

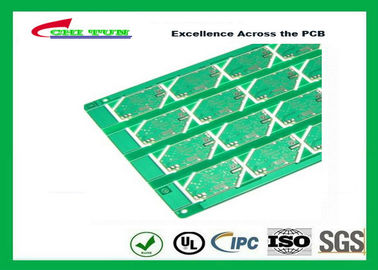

Hai lớp PCB, RoHS HASL Không X-ra phép KB FR4 16mm SMT PCB hội
Mô tả Sản phẩm | |
Số mô hình: | CTEL0210123 |
Số lớp: | 2Layer |
Vật chất: | FR4 |
Hoàn Độ dày: | 1.6mm |
đồng: | 35UM |
Kích thước PCB: | 1369 * 145.5mm |
Line Width / không gian dòng | 10/10 triệu |
kích thước Min.Hole: | 0.5mm |
Bề mặt kết thúc: | vàng immerison |
mặt nạ hàn xanh | |
không sillkscreen | |
xay xát và mạ lỗ một nửa | |
CNC / Một Panel với 8 loại khác nhau | |
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | CHITUN |
Chứng nhận: | UL, ROHS, ISO |
Tiêu chuẩn: | tiêu chuẩn IPC |
lợi ích kinh doanh
Chi phí: đáng kể tiết kiệm chi phí - tiết kiệm đến 60% các dự án của bạn
Thời gian: Thời gian tiết kiệm - hiệu quả quá trình chuyển thành giảm thời gian để hoàn thành.
Chất lượng: Tôi mproved chất lượng - sản phẩm có trước quy hoạch và quản lý cung cấp kết quả chất lượng.
quá trình kinh doanh
Điều bắt buộc là các khách hàng và các công ty phát triển phần mềm được cũng làm quen với nhau để đảm bảo lưu thông thông suốt của doanh nghiệp. Là một công ty với "dịch vụ", chúng tôi tin vào làm việc cùng nhau. Chúng tôi biết rằng ngay từ những phút của việc bắt đầu; chúng tôi đảm bảo rằng chúng tôi biết nhu cầu của khách hàng của chúng tôi nhiều như họ cần phải làm quen với chính sách kinh doanh của chúng tôi.
Chia sẻ nhu cầu của bạn: Điều quan trọng là chúng ta phải biết nhu cầu của bạn trong thời hạn, Để được tư vấn miễn phí gửi email cho chúng tôi
