Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Làm nổi bật: | hai lớp pcb,đôi bên pcb |
||
|---|---|---|---|

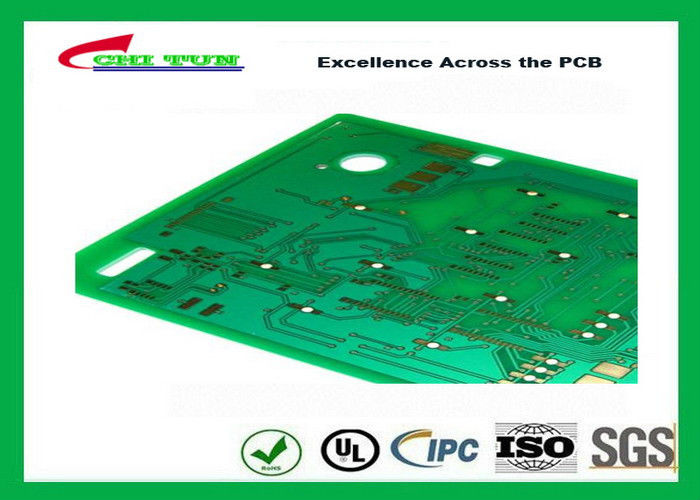

FR4 2.4mm Double Sided PCB chìm Hole, Thiết bị truyền thông PCB với RoHS

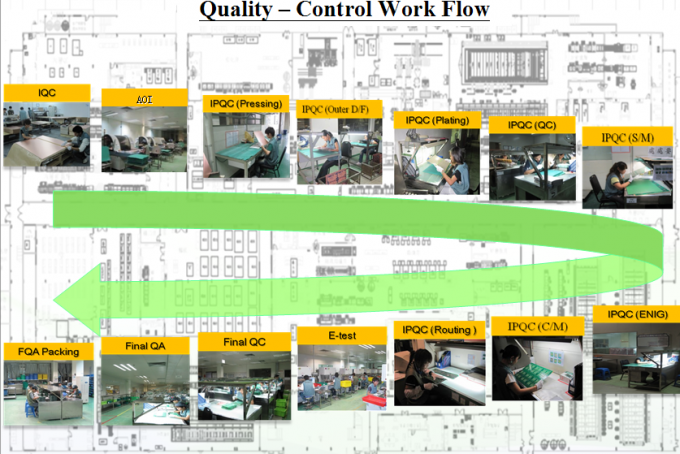

Mô tả Sản phẩm | |
Số mô hình: | CTEL0210120 |
Số lớp: | 2Layer |
Vật chất: | FR4 |
Hoàn Độ dày: | 2.4mm |
đồng: | 35UM |
Kích thước PCB: | 99,8 * 169.5mm |
Line Width / không gian dòng | 8 / 8mil |
kích thước Min.Hole: | 0.35mm |
| Bề mặt kết thúc: | vàng immerison |
mặt nạ hàn xanh | |
không sillkscreen | |
E-TEST tất cả các ban | |
lỗ mạ và lỗ khoan cho rộng NPTH | |
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | CHITUN |
Chứng nhận: | UL, ROHS, ISO |
Tiêu chuẩn: | tiêu chuẩn IPC |
Ứng dụng:
1. Audio và Video các thiết bị: bộ khuếch đại đầu vào / đầu ra, bộ khuếch đại cân bằng, bộ khuếch đại âm thanh, preamplifier, khuếch đại công suất
2. Giao tiếp thiết bị điện tử: khuếch đại tần số cao, bộ lọc khuếch đại, mạch phát
thiết bị 3. Văn phòng tự động hóa: động cơ ổ đĩa, và như vậy.
4. Ô tô: chỉnh điện, nhẹ hơn, điều khiển điện
5. Máy tính: CPU board, ổ đĩa mềm, thiết bị cung cấp điện
6. Module Power: chuyển đổi, chỉnh lưu, UPS, cầu nối chuyển tiếp trạng thái rắn
7. Đèn chiếu sáng: đèn LED vv.
