Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tài liệu: | FR4 | Không có lớp: | 2 |
|---|---|---|---|
| Bề mặt hoàn thành: | ENIG (ngâm vàng) | Ban chiều dày: | 1,2 mm |
| Độ dày đồng: | 1oz | Mặt nạ hàn: | Màu xanh lá cây |
| Màn hình lụa: | White | ||
| Làm nổi bật: | Double Side Pcb,Custom Pcb Sản xuất |
||

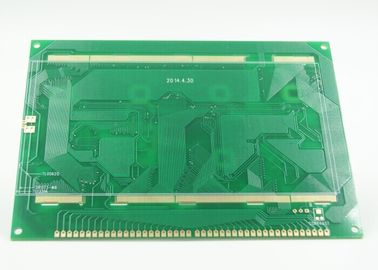

Immersion vàng hoàn thành Double Sided PCB 2 lớp với tối thiểu 4 mil Trace Width
Thông số kỹ thuật chính / Tính năng đặc biệt
| Con số. Của lớp: | 2 |
| Laminate Chất liệu: | FR4 |
| Bề mặt hoàn thiện: | ENIG |
| Độ dày đồng: | 1 OZ sau khi mạ |
| Độ dày của tấm: | 1,6mm (0,062 ") |
| Kích thước bảng: | |
| Màu Mặt nạ: | màu xanh lá |
| Màu của màn hình: | Trắng với mực không dẫn điện |
| Khả năng cháy: | UL 94V-0 |
| Tay nghề: | Tuân theo IPC-A-600 & IPC-6012 CLASS II |
| Dẫn nhiệt | - |
"2L PCB" cũng được đặt tên như "Double Sided PCB" (D / S PCB). PTH (Via) là phải, nhưng nó không có Buried hoặc lỗ mù. Các thành phần có thể được lắp ráp trên cả trên cùng và dưới cùng, do đó bạn không cần phải lo lắng về nơi đặt các thành phần trên bảng và không cần phải sử dụng các thành phần lỗ mà luôn luôn đắt hơn SMD một.
Hiện tại, đây là một trong những loại PCB phổ biến nhất trên trái đất và chúng tôi có thể cung cấp dịch vụ nhanh chóng 24 giờ cho họ.
