Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Làm nổi bật: | Double Side Pcb,Làm vi mạch in |
||
|---|---|---|---|

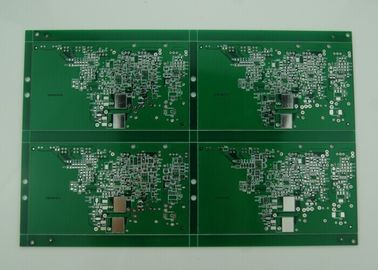

Green Solder Mask 2 oz PCB Chế tạo nguyên mẫu chính xác cao PCB
Thông số kỹ thuật chính / Tính năng đặc biệt
| Con số. Của lớp: | 2 |
| Laminate Chất liệu: | FR4 |
| Bề mặt hoàn thiện: | HASL |
| Độ dày đồng: | 2 OZ sau khi mạ |
| Độ dày của tấm: | 1,6mm (0,062 ") |
| Kích thước bảng: | 10.50 "X 6.82" |
| Màu Mặt nạ: | màu xanh lá |
| Màu của màn hình: | Trắng với mực không dẫn điện |
| Khả năng cháy: | UL 94V-0 |
| Tay nghề: | Tuân theo IPC-A-600 & IPC-6012 CLASS II |
| Dẫn nhiệt | - |
Ứng dụng sản phẩm
PCB được áp dụng cho nhiều ngành công nghiệp công nghệ cao như: LED, viễn thông, ứng dụng máy tính, ánh sáng, máy chơi game, điều khiển công nghiệp, điện, điện tử tiêu dùng cao cấp ô tô và điện tử tiêu dùng cao ... Bằng cách không ngừng nỗ lực và nỗ lực tiếp thị, các sản phẩm xuất khẩu sang các nước Mỹ, Canada, Châu Âu, Châu Phi và các nước Châu Á Thái Bình Dương khác
Sức chứa
| Nguyên mẫu có độ chính xác cao | Sản xuất hàng loạt PCB | ||
| Max Layers | 1-28 lớp | 1-14 lớp | |
| MIN Chiều rộng dòng (mil) | 3 triệu | 4 triệu | |
| MIN Line space (mil) | 3 triệu | 4 triệu | |
| Min qua (khoan cơ học) | Chiều dày tấm ≤1,2mm | 0.15mm | 0.2mm |
| Chiều dày tấm ≤ 2.5mm | 0.2mm | 0.3mm | |
| Chiều dày tấm> 2,5mm | Rộng = 13: 1 | Rộng = 13: 1 | |
| Tỉ lệ | Rộng = 13: 1 | Rộng = 13: 1 | |
| Độ dày của tấm | MAX | 8mm | 7mm |
| MIN | 2 lớp: 0.2mm, 4 lớp: 0.35mm, 6 lớp: 0.55mm, 8 lớp: 0.7mm, 10 lớp: 0.9mm | 2 lớp: 0.2mm, 4 lớp: 0.4mm, 6 lớp: 0.6mm, 8layers: 0.8mm | |
| Kích thước bảng MAX | 610 * 1200mm | 610 * 1200mm | |
| Độ dày đồng tối đa | 0.5-6oz | 0.5-6oz | |
Immersion vàng / Độ dày mạ vàng | Immersion Vàng: Au, 1-8u " Ngón tay vàng: Au, 1-150u " Mạ vàng: Au, 1-150u " Mạ niken: 50-500u " | ||
| Lỗ dày đồng | 25ng 1 triệu | 25ng 1 triệu | |
| Lòng khoan dung | Độ dày của tấm | Chiều dày tấm ván = 1.0mm: +/- 0.1mm 1.0mm <Board thickness≤2.0mm: +/- 10% Độ dày của tấm: 2,0mm: +/- 8% | Chiều dày tấm ván = 1.0mm: +/- 0.1mm 1.0mm <Board thickness≤2.0mm: +/- 10% Độ dày của tấm: 2,0mm: +/- 8% |
| Phù hợp Outline | ≤100mm: +/- 0.1mm 100 <≤300mm: +/- 0.15mm > 300mm: +/- 0.2mm | ≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15mm > 300mm: +/- 0.2mm | |
| Trở kháng | ± 10% | ± 10% | |
| MIN Cầu mặt nạ hàn | 0.08mm | 0.10mm | |
| Cắm Vias khả năng | 0,25mm - 0,60mm | 0,70mm - 1,00mm | |
Chúng tôi đã thông qua xác thực hệ thống kiểm soát chất lượng ISO9001-2000 và được chứng nhận bởi UL. Để tiếp tục mở rộng thị trường quốc tế, chúng tôi đang thực hiện sản xuất sạch sẽ và làm việc chăm chỉ theo yêu cầu của ISO: TS16949. Chúng tôi sẽ tiếp tục tận dụng lợi thế của công nghệ, nhân viên, tiếp thị của chúng tôi, vv, để phục vụ khách hàng của chúng tôi từ trên tất cả các từ của sản phẩm chất lượng cao.
