Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Làm nổi bật: | fr4 bảng mạch,tùy chỉnh PCB board |
||
|---|---|---|---|

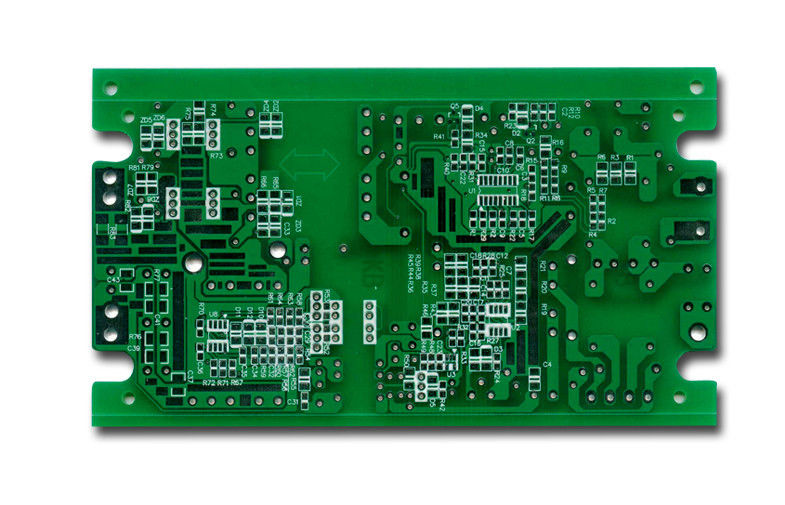

Làm mạch in bảng Suppliess Double Sided PCB Prototyping
Chủ thương hiệu: East PCB
> Tài liệu: FR4
> Lớp Count: 2 lớp
> Độ dày ban: 2.0 mm
> Đồng độ dày: 1OZ
> Bề mặt kết thúc: HASL
> Mặt nạ hàn: Màu xanh lá cây (top & bot)
> Silkscreen: Màn hình màu trắng (top & bot)
> Min khoan/pad: 0,3 mm/0,5 mm
> Khác:
> Chứng nhận: UL, RoHS, ISO9001,
ISO14001, TS16949
Đôi mặt PCBs là loại được sử dụng rộng rãi nhất trên thị trường mạch in. Với hàn các tấm lót cả hai mặt của Hội đồng quản trị và khả năng có mạch chạy theo một hướng về một bên và hướng khác trên mặt khác, loại bảng đáp ứng tiêu chí về độ bền, solderability và độ tin cậy cho một loạt các sản phẩm điện tử cho một mảng rộng các khách hàng.
Lợi thế của chúng tôi:
Kỹ sư chuyên nghiệp của chúng tôi có thể cung cấp nguyên mẫu PCB
Thời hạn giao hàng nhanh chóng và kinh tế
Cung cấp nguyên mẫu PCB, và khối lượng vừa và thấp nhanh bảng dịch vụ
Hai giờ báo phản ứng, 24 giờ rẽ nhanh sản phẩm
FR4 hai mặt và một mặt mẫu trong 24 giờ
Bây giờ nhận được tốt nhất PCB hội đồng và giá từ đông PCB.
> PCB mẫu thử nghiệm xây dựng, giảm chi phí của bạn prototyping với chúng tôi báo giá tuyệt vời.
> Đã sẵn sàng để sản xuất, không lặp lại dụng cụ chi phí.
> Nhanh hơn dẫn thời gian tốt nhất dịch vụ tư vấn.
> Báo bây giờ, có giá rẻ hơn nhiều
Chi phí thấp PCB
> Chi phí dụng cụ được trả một lần, khi lặp lại đặt hàng, nó là miễn phí!
> Tất cả mặt nạ hàn bao gồm trắng, vàng, đỏ vv là miễn phí!
> HASL (chì Việt) bề mặt kết thúc là miễn phí!
> E thử nghiệm là miễn phí!
> Kỹ thuật hỗ trợ là miễn phí! > Gerber file của mặt nạ dán (Stencil) là miễn phí!
> Giá cả cạnh tranh cao một lần khối lượng PCB sản xuất sắp tới!
> Tỷ lệ giảm giá tốt hơn từ DHL có thể tiết kiệm thêm chi phí vận chuyển!
> PCB cao chất lượng sản phẩm để mang về thực tế và đáng kể chi phí tiết kiệm!
Bây giờ là thời gian để tìm hiểu.
