Cứng nhắc PCB

Giới thiệu

Flex bo mạch in cứng nhắc là những bảng sử dụng một sự kết hợp của công nghệ ban linh hoạt và cứng nhắc trong một ứng dụng. Hầu hết các bo mạch flex cứng nhắc bao gồm nhiều lớp chất nền mạch linh hoạt gắn liền với một hoặc cứng nhắc hơn bảng bên ngoài và / hoặc nội bộ, tùy thuộc vào thiết kế của ứng dụng. Các chất nền linh hoạt được thiết kế để được trong một nhà nước liên tục flex và thường được hình thành vào những đường cong uốn cong trong sản xuất, lắp đặt.

Thiết kế flex cứng có nhiều thách thức hơn so với thiết kế của một môi trường ban cứng điển hình, các bo mạch này được thiết kế trong một không gian 3D, mà còn cung cấp hiệu quả không gian lớn hơn. Bởi có thể để thiết kế ba chiều thiết kế flex cứng nhắc có thể xoay, gập và cuộn các chất nền ban linh hoạt để đạt được hình dạng mong muốn của họ cho gói ứng dụng cuối cùng của.

Các loại vật liệu

FR-4, CEM-1, CEM-3, IMS, cao TG, tần số cao, Halogen miễn phí, cơ sở nhôm, cơ sở cốt lõi kim loại

xử lý bề mặt

HASL (LF), Flash vàng, ENIG, OSP (Chì tương thích miễn phí), mực Carbon,
Peelable S / M, Immersion Ag / Tin, vàng ngón tay mạ, ngón tay ENIG + Vàng

Quy trình sản xuất

Cho dù sản xuất một mẫu thử nghiệm hoặc sản xuất flex cứng nhắc số lượng đòi hỏi quy mô lớn cứng nhắc flex PCB chế tạo và lắp ráp PCB, công nghệ này được chứng minh tốt và đáng tin cậy. Phần PCB flex là đặc biệt tốt trong việc khắc phục không gian và trọng lượng các vấn đề với độ không gian tự do.

Xem xét cẩn thận các giải pháp linh động cứng nhắc và đánh giá thích hợp của các tùy chọn có sẵn ở giai đoạn sớm trong giai đoạn thiết kế PCB flex cứng nhắc sẽ trở lại lợi ích đáng kể. Điều quan trọng là sự cứng nhắc flex PCB fabricator tham gia sớm trong quá trình thiết kế để đảm bảo thiết kế và phần fab đều phối hợp và để giải thích cho các biến thể sản phẩm cuối cùng.

Các giai đoạn sản xuất flex cứng nhắc cũng là phức tạp và mất nhiều hơn so với chế tạo tàu cứng nhắc thời gian hơn. Tất cả các thành phần linh hoạt của các hội đồng flex cứng nhắc có các quy trình xử lý, khắc và hàn hoàn toàn khác so với bảng FR4 cứng nhắc.

Ứng dụng

LED, viễn thông, ứng dụng máy tính, ánh sáng, máy chơi game, điều khiển công nghiệp, năng lượng, ô tô và cao cấp thiết bị điện tử tiêu dùng, ect.a

Arlon TEFLON 6 lớp cao tg di PCB tấm cứng, PCB Ban Tuỳ chỉnh

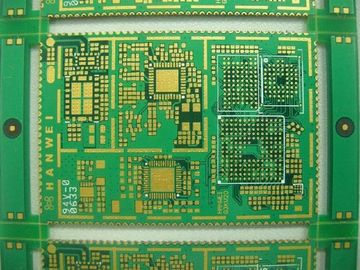

Hình ảnh lớn : Arlon TEFLON 6 lớp cao tg di PCB tấm cứng, PCB Ban Tuỳ chỉnh

Thông tin chi tiết sản phẩm:

Place of Origin:	China
Hàng hiệu:	SYF
Chứng nhận:	UL,ISO9001:2008,ROHS,REACH, HALOGEN FREE,SGS
Model Number:	SYF-079

Thanh toán:

Minimum Order Quantity:	10PCS
Giá bán:	negotiable
Packaging Details:	INNER VACCUM-PACKED WITH OUTER CARDBOARD CARTON
Delivery Time:	6-8 DAYS
Payment Terms:	O/A,D/P,L/C,T/T,PAYPAL, WEST UNION
Supply Ability:	1 MILLION PIECES PER MONTH
Characteristic Service:	ODM/OEM/PCBA
Features 1:	Gerber file needed
Features 2:	100% E-test
Features 3:	Quality guarantee and professional after-sale service

Tiếp xúc

Chi tiết sản phẩm

Làm nổi bật:

tốc độ cao thiết kế pcb

pcb tần số cao

Arlon TEFLON 6 lớp cao tg di PCB tấm cứng, PCB Ban Tuỳ chỉnh

CHI TIẾT SẢN PHẨM
Nguyên liệu thô	FR-4 (Tg 180)
lớp Số	6-lớp
Ban dày	2.0mm
Độ dày đồng	2.0oz
Kết thúc bề mặt	ENIG
Mặt nạ Hàn	màu xanh lá
màn tơ	trắng
Min. Dấu vết Width / Spacing	0.075 / 0.075mm
Min. lỗ Kích	0.25mm
Lỗ tường đồng dày	≥20μm
sự đo lường	300 × 400mm
Bao bì	Nội: Máy hút-đóng theo kiện nhựa mềm Outer: Tông Thùng với dây đai đôi
Ứng dụng	Truyền thông, ô tô, di động, máy tính, y tế
Lợi thế	Giá cả cạnh tranh, giao hàng nhanh, OEM & ODM, mẫu miễn phí,
Yêu cầu đặc biệt	Chôn Và Blind Via, Trở kháng Control, Via Plug, BGA hàn Và Vàng Finger là chấp nhận được
Chứng nhận	UL, ISO9001: 2008, ROHS, REACH, SGS, HALOGEN-miễn phí

SẢN XUẤT NĂNG LỰC PCB
Kỹ sư TRÌNH	ITEMS mục	SẢN XUẤT NĂNG LỰC năng lực sản xuất
cán	Kiểu	FR-1, FR-5, FR-4 cao Tg, ROGERS, Isola, ITEQ, NHÔM, CEM-1, CEM-3, TACONIC, Arlon, TEFLON
cán	bề dầy	0.2 ~ 3.2mm
Loại sản	lớp Số	2L-16L
Loại sản	xử lý bề mặt	HAL, vàng mạ, Immersion vàng, OSP, Immersion bạc, Immersion Tín, chì miễn phí HAL
cắt cán	Max. Kích thước làm việc ban	1000 1200mm ×
lớp bên trong	Độ dày lõi nội	0.1 ~ 2.0mm
	Chiều rộng nội / khoảng cách	Min: 4/4 triệu
	Độ dày đồng nội	1.0 ~ 3.0oz
Chiều hướng	Ban Dung sai độ dày	± 10%
Chiều hướng	xen Alignment	± 3 triệu
khoan	Sản xuất Chỉnh Kích	Max: 650 × 560mm
	khoan Đường kính	≧ 0.25mm
	Lỗ Đường kính khoan dung	± 0.05mm
	Lỗ khoan dung Chức vụ	0.076mm ±
	Min.Annular nhẫn	0.05mm
PTH + Chỉnh mạ	Độ dày đồng lỗ tường	≧ 20um
PTH + Chỉnh mạ	tính đồng nhất	≧ 90%
Lớp ngoài	Theo dõi Width	Min: 0.08mm
Lớp ngoài	Theo dõi Spacing	Min: 0.08mm
Pattern mạ	Hoàn đồng dày	1oz ~ 3oz
EING / Flash vàng	niken dày	2.5um ~ 5.0um
EING / Flash vàng	vàng dày	0.03 ~ 0.05um
Mặt nạ Hàn	bề dầy	15 ~ 35um
Mặt nạ Hàn	Cầu Hàn Mask	3 triệu
Huyền thoại	Chiều rộng Line / Khoảng cách dòng	6/6 triệu
Ngón tay vàng	niken dày	≧ 120u "
Ngón tay vàng	vàng dày	1 ~ 50U "
Hot Air Cấp	Tin dày	100 ~ 300u "
định tuyến	Dung sai của Dimension	± 0.1mm
	Kích thước vùng	Min: 0.4mm
	Cutter Đường kính	0.8 ~ 2.4mm
Đột	Outline Nhẫn	± 0.1mm
Đột	Kích thước vùng	Min: 0.5mm
V-CUT	V-CUT Dimension	Min: 60mm
	Góc	15 ° 30 ° 45 °
	Vẫn Dung sai độ dày	± 0.1mm
vát	tạo góc xiên Kích thước	30 ~ 300mm
Thử nghiệm	Kiểm tra điện áp	250V
Thử nghiệm	Max.Dimension	540 × 400mm
kiểm soát trở kháng	Lòng khoan dung	± 10%
Aspect Ration		12: 1
Laser khoan Kích		4 triệu (0.1mm)
Yêu cầu đặc biệt		Chôn Và Blind Via, Trở kháng Control, Via Plug, BGA hàn và Gold Finger là chấp nhận được
Dịch vụ OEM & ODM		Vâng

Chi tiết nhanh

Một trong những nhà sản xuất PCB lớn nhất (Printed Circuit Board) tại Trung Quốc với hơn 500 nhân viên.
Một trong những nhà sản xuất PCB chuyên nghiệp tại Trung Quốc với kinh nghiệm 20 năm.
Chứng nhận ISO9001: 2008, UL, CE, ROHS, REACH, HALOGEN-miễn phí là đáp ứng.
Chất lượng tốt với giá cả cạnh tranh cho tất cả các loại PCB sản xuất bởi SYF.
Dịch vụ một cửa của PCB với lắp ráp được cung cấp cho khách hàng của chúng tôi.
Dịch vụ tốt nhất với phản ứng nhanh chóng được luôn luôn cung cấp cho khách hàng của chúng tôi.
Tất cả các loại bề mặt được chấp nhận, chẳng hạn như ENIG, OSP.Immersion bạc, Immersion Tín, Immersion vàng, chì miễn phí HASL, HAL.
Thiết bị sản xuất tiên tiến nhập khẩu từ Nhật Bản và Đức, như PCB cán máy, máy khoan CNC, dòng Auto-PTH, AOI (Automatic quang Thanh tra), máy bay thăm dò và như vậy.
BGA, Blind & Vias chôn dưới đất và trở kháng kiểm soát được chấp nhận.
