Giới thiệu
Flex bo mạch in cứng nhắc là những bảng sử dụng một sự kết hợp của công nghệ ban linh hoạt và cứng nhắc trong một ứng dụng. Hầu hết các bo mạch flex cứng nhắc bao gồm nhiều lớp chất nền mạch linh hoạt gắn liền với một hoặc cứng nhắc hơn bảng bên ngoài và / hoặc nội bộ, tùy thuộc vào thiết kế của ứng dụng. Các chất nền linh hoạt được thiết kế để được trong một nhà nước liên tục flex và thường được hình thành vào những đường cong uốn cong trong sản xuất, lắp đặt.
Thiết kế flex cứng có nhiều thách thức hơn so với thiết kế của một môi trường ban cứng điển hình, các bo mạch này được thiết kế trong một không gian 3D, mà còn cung cấp hiệu quả không gian lớn hơn. Bởi có thể để thiết kế ba chiều thiết kế flex cứng nhắc có thể xoay, gập và cuộn các chất nền ban linh hoạt để đạt được hình dạng mong muốn của họ cho gói ứng dụng cuối cùng của.
Các loại vật liệu
FR-4, CEM-1, CEM-3, IMS, cao TG, tần số cao, Halogen miễn phí, cơ sở nhôm, cơ sở cốt lõi kim loại
xử lý bề mặt
HASL (LF), Flash vàng, ENIG, OSP (Chì tương thích miễn phí), mực Carbon,
Peelable S / M, Immersion Ag / Tin, vàng ngón tay mạ, ngón tay ENIG + Vàng
Quy trình sản xuất
Cho dù sản xuất một mẫu thử nghiệm hoặc sản xuất flex cứng nhắc số lượng đòi hỏi quy mô lớn cứng nhắc flex PCB chế tạo và lắp ráp PCB, công nghệ này được chứng minh tốt và đáng tin cậy. Phần PCB flex là đặc biệt tốt trong việc khắc phục không gian và trọng lượng các vấn đề với độ không gian tự do.
Xem xét cẩn thận các giải pháp linh động cứng nhắc và đánh giá thích hợp của các tùy chọn có sẵn ở giai đoạn sớm trong giai đoạn thiết kế PCB flex cứng nhắc sẽ trở lại lợi ích đáng kể. Điều quan trọng là sự cứng nhắc flex PCB fabricator tham gia sớm trong quá trình thiết kế để đảm bảo thiết kế và phần fab đều phối hợp và để giải thích cho các biến thể sản phẩm cuối cùng.
Các giai đoạn sản xuất flex cứng nhắc cũng là phức tạp và mất nhiều hơn so với chế tạo tàu cứng nhắc thời gian hơn. Tất cả các thành phần linh hoạt của các hội đồng flex cứng nhắc có các quy trình xử lý, khắc và hàn hoàn toàn khác so với bảng FR4 cứng nhắc.
Ứng dụng
LED, viễn thông, ứng dụng máy tính, ánh sáng, máy chơi game, điều khiển công nghiệp, năng lượng, ô tô và cao cấp thiết bị điện tử tiêu dùng, ect.a
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|

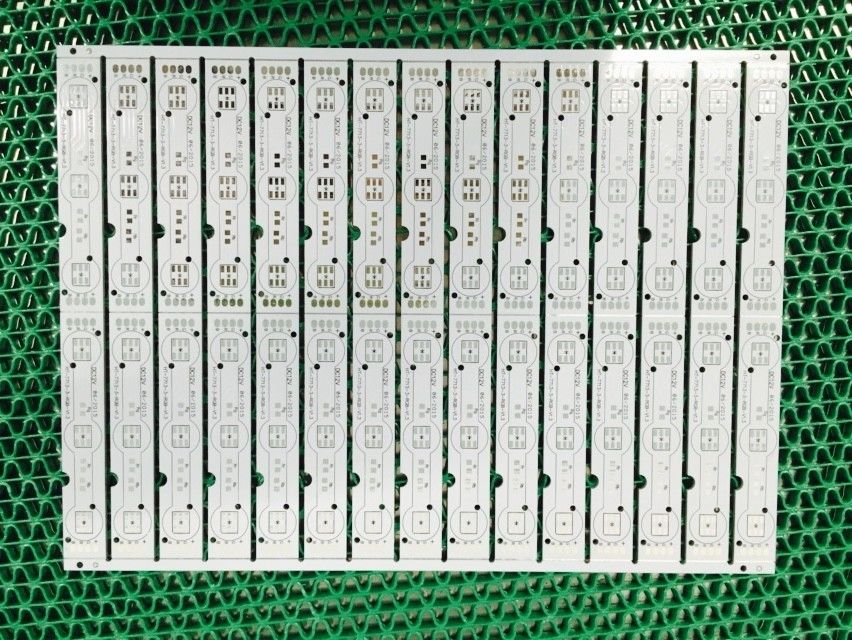

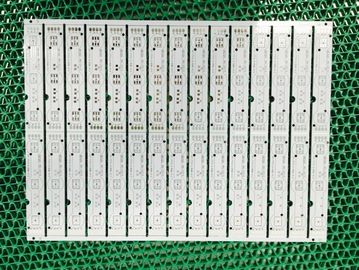

High Precision hồng ngoại LED PCB / nhôm cơ sở Ban PCB
Thông số kỹ thuật Đối với PCB
| Số lớp | 1,2,4 hoặc 6, tối đa 18 tầng |
| số lượng đặt hàng | 1 đến 50.000 |
| Ban Shape | Retangular, tròn, khe, cắt ra, phức tạp, bất thường |
| Ban Loại | Cứng nhắc, linh hoạt, cứng nhắc-linh hoạt |
| Ban Vật liệu | FR-4 kính epoxy, FR-4 cao Tg, RoHS compliant, nhôm, Rogers, vv. |
| cắt Board | Shear, V-score, Tab định tuyến |
| Ban dày | 0.2-4.0mm, Flex 0.01-0.25mm |
| đồng trọng lượng | 1.0, 1.5, 2.0 oz |
| Mặt nạ Hàn | Hai mặt LPI xanh, Cũng hỗ trợ đỏ, trắng, vàng, xanh, đen |
| Silk Screen | Hai mặt hoặc một mặt màu trắng, vàng, đen, hoặc tiêu cực |
| Silk Screen Min Line Width | 0,006 '' hoặc 0.15mm |
| Max Ban Kích thước | 20 inch * 20inch hoặc 500mm * 500mm |
| Min Dấu vết / Gap | 0.10mm, hoặc 4mils |
| Min khoan lỗ đường kính | 0.01 '', 0.25mm, hoặc 10mils |
| Kết thúc bề mặt | HASL, Nickle, Immersion vàng, Immersion Tín, Immersion bạc, OSP, vv. |
| Ban Dung sai độ dày | ± 10% |
| Đồng Trọng Nhẫn | ± 0,25 oz |
| Khe cắm Chiều rộng tối thiểu | 0.12 '', 3.0mm, hoặc 120mils |
| V-Điểm Sâu | 20-25% số tàu dày |
| Thiết kế file format | Gerber RS-274,274D, Eagle và DXF của AutoCAD, DWG |
Khả năng PCB hội
| Số lượng, lượng | Prototype & PCB hội âm lượng thấp, từ 1 đồng đến 250, là đặc sản, hoặc lên đến 1000 |
| Loại hội | SMT, Thru-lỗ |
| Loại hàn | Nước hòa tan Solder Paste, chì và chì miễn phí |
| Các thành phần | Passive Down để kích thước 0201 BGA và VFBGA Leadless Chip hãng / CSP SMT hội hai mặt Pitch Mảnh tới 0.8mils BGA Sửa chữa và Reball Phần diệt và thay thế |
| Bare Ban Kích | Nhỏ nhất: 0,25 * 0,25 inch Lớn nhất: 20 * 20 inch |
| file format | Hóa đơn nguyên vật liệu Gerber Pick-N-Place tập |
| Các loại dịch vụ | Turn-key, phần chìa khoá hoặc uỷ thác |
| đóng gói thành phần | Băng, Tube, Reels, bộ phận rời Cut |
| Bật Time | Dịch vụ trong cùng ngày để phục vụ 15 ngày |
| Kiểm tra | Bay Probe thử nghiệm, X-quang kiểm tra thử nghiệm AOI |
| Quá trình lắp ráp PCB | Khoan ----- ----- Exposure mạ ----- Etaching & Tước ----- Đột ----- Kiểm Tra Điện ----- ----- SMT Wave Soldering --- --Assembling ----- ICT ----- Kiểm tra hàm ----- nhiệt độ & Kiểm tra độ ẩm |
Chúng tôi có thể cung cấp cho bạn dịch vụ điện tử tốt nhất của:
Yêu cầu kỹ thuật để lắp ráp PCB:
1) chuyên nghiệp Công nghệ hàn bề mặt gắn kết và thông qua lỗ
2) kích thước khác nhau như 1206,0805,0603,0402 thành phần công nghệ SMT
3) ICT (Trong Circuit Test), FCT Circuit Test) công nghệ (chức năng.
4) PCB hội Với UL, CE, FCC, RoHS phê duyệt
5) công nghệ khí Nitơ reflow hàn cho SMT.
6) Tiêu chuẩn cao SMT & Line hội Hàn
7) khả năng mật độ cao bảng kết nối công nghệ vị trí.
Trích dẫn yêu cầu cho PCB và lắp ráp PCB:
1) tập tin Gerber và danh sách Bom
2) Xóa bức ảnh của PCBA hoặc mẫu PCBA cho chúng tôi
3) Phương pháp thử cho PCBA
Thời gian Chì
Mẫu: 3-4 ngày
Sản xuất hàng loạt: 7-15 ngày (phụ thuộc vào số lượng)
Điều khoản thanh toán
T / T, Western Union
Bao bì và lô hàng
gói hút chân không trong thùng carton
Các ứng dụng của sản phẩm:
1. Máy vi tính và các sản phẩm liên quan: điện Movable bảng, U đĩa, giao diện mạng, máy tính bảng, cameral, dây ít chuột.
2. Trang thiết bị: máy chiếu thông minh / cameral kỹ thuật số, bảng tần số cao. Máy ghi âm và ban repeater, thiết bị tự động âm thanh bảng chính và Ban kiểm soát.
3. Dây-ít thông tin liên lạc: Ban di động ,. GPS / hướng kỷ lục bảng, điện thoại không dây bảng chính, hệ thống liên lạc hội đồng chính.
4. LED chiếu sáng: ổ điện LED, đèn LED bảng điều khiển ánh sáng, đèn LED dây ánh sáng.
Tại sao là chúng tôi?
Phẩm chất
UL của chúng tôi (E465880) / tiêu chuẩn RoHS đảm bảo chất lượng lắp ráp từ đầu đến cuối. Cho dù đó là một sản phẩm tùy chỉnh đơn giản hoặc phức tạp một số lượng sản xuất chìa khóa trao tay, JHD PCB sẽ tuân thủ các tiêu chuẩn chất lượng cao nhất.
có khả năng
JHD PCB cung cấp mới nhất trong khả năng lắp ráp và trình độ bảo hiểm chất lượng được xây dựng vào mỗi sản phẩm chúng tôi sản xuất.
Kinh nghiệm
Khi nói đến việc xây dựng của bạn, bạn muốn có một đối tác mà bạn có thể phụ thuộc vào. Đội ngũ quản lý của chúng tôi có hơn 8years của kiến thức ngành công nghiệp kết hợp. Đội ngũ kỹ thuật của chúng tôi đã có hơn 5 năm kinh nghiệm.
Bảo vệ quyền lợi của bạn
Bảo vệ tài sản trí tuệ của bạn là một công việc! Đội ngũ chuyên gia được đào tạo tất cả đều làm việc theo hợp đồng bảo mật nghiêm ngặt và điều trị các tài liệu quan trọng của bạn như họ sẽ chính họ.
Mềm dẻo
JHD PCB tự hào mình vào khả năng của chúng tôi để các chương trình thiết kế riêng tùy chỉnh xung quanh nhu cầu của khách hàng. JHD PCB cần có thời gian để lắng nghe nhu cầu kinh doanh độc đáo của bạn và sau đó đặt ra để vượt qua chúng.
JHD PCB muốn là đối tác tin cậy của bạn trong tương lai gần!
