Giới thiệu
Flex bo mạch in cứng nhắc là những bảng sử dụng một sự kết hợp của công nghệ ban linh hoạt và cứng nhắc trong một ứng dụng. Hầu hết các bo mạch flex cứng nhắc bao gồm nhiều lớp chất nền mạch linh hoạt gắn liền với một hoặc cứng nhắc hơn bảng bên ngoài và / hoặc nội bộ, tùy thuộc vào thiết kế của ứng dụng. Các chất nền linh hoạt được thiết kế để được trong một nhà nước liên tục flex và thường được hình thành vào những đường cong uốn cong trong sản xuất, lắp đặt.
Thiết kế flex cứng có nhiều thách thức hơn so với thiết kế của một môi trường ban cứng điển hình, các bo mạch này được thiết kế trong một không gian 3D, mà còn cung cấp hiệu quả không gian lớn hơn. Bởi có thể để thiết kế ba chiều thiết kế flex cứng nhắc có thể xoay, gập và cuộn các chất nền ban linh hoạt để đạt được hình dạng mong muốn của họ cho gói ứng dụng cuối cùng của.
Các loại vật liệu
FR-4, CEM-1, CEM-3, IMS, cao TG, tần số cao, Halogen miễn phí, cơ sở nhôm, cơ sở cốt lõi kim loại
xử lý bề mặt
HASL (LF), Flash vàng, ENIG, OSP (Chì tương thích miễn phí), mực Carbon,
Peelable S / M, Immersion Ag / Tin, vàng ngón tay mạ, ngón tay ENIG + Vàng
Quy trình sản xuất
Cho dù sản xuất một mẫu thử nghiệm hoặc sản xuất flex cứng nhắc số lượng đòi hỏi quy mô lớn cứng nhắc flex PCB chế tạo và lắp ráp PCB, công nghệ này được chứng minh tốt và đáng tin cậy. Phần PCB flex là đặc biệt tốt trong việc khắc phục không gian và trọng lượng các vấn đề với độ không gian tự do.
Xem xét cẩn thận các giải pháp linh động cứng nhắc và đánh giá thích hợp của các tùy chọn có sẵn ở giai đoạn sớm trong giai đoạn thiết kế PCB flex cứng nhắc sẽ trở lại lợi ích đáng kể. Điều quan trọng là sự cứng nhắc flex PCB fabricator tham gia sớm trong quá trình thiết kế để đảm bảo thiết kế và phần fab đều phối hợp và để giải thích cho các biến thể sản phẩm cuối cùng.
Các giai đoạn sản xuất flex cứng nhắc cũng là phức tạp và mất nhiều hơn so với chế tạo tàu cứng nhắc thời gian hơn. Tất cả các thành phần linh hoạt của các hội đồng flex cứng nhắc có các quy trình xử lý, khắc và hàn hoàn toàn khác so với bảng FR4 cứng nhắc.
Ứng dụng
LED, viễn thông, ứng dụng máy tính, ánh sáng, máy chơi game, điều khiển công nghiệp, năng lượng, ô tô và cao cấp thiết bị điện tử tiêu dùng, ect.a
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Làm nổi bật: | lắp ráp thiết kế pcb,dịch vụ lắp ráp điện tử |
||
|---|---|---|---|

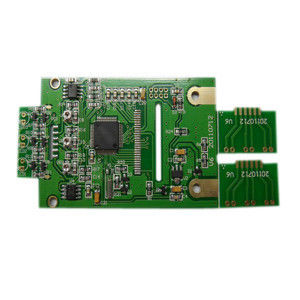

0.3mm Board PCB Ban hội / Circuit Layout Đối in Mạch
Chi tiết nhanh
Sự miêu tả
khả năng lắp ráp sản xuất PCB của chúng tôi bao gồm máy đặt SMT, THT, BGA và Micro BGAs, ngoài PCB lắp ráp công nghệ hỗn hợp. Giữ trên đầu của yêu cầu thành phần, chúng tôi cung cấp bề mặt gắn vị trí xuống còn 12 triệu sân, với một loạt các thành phần của 0201-52 mm QFPs vuông và BGAs.
Phụ tùng & phần Sourcing
Đối với dịch vụ Printed Circuit Board hội, chúng tôi chấp nhận các thành phần và các bộ phận trong hai phương pháp sau đây.
1.Partial chìa khóa trao tay, linh kiện phần cung cấp của khách hàng.
2.Full chìa khóa trao tay, Chúng tôi mua tất cả các thành phần từ các đại lý quan của chúng tôi, đảm bảo 100% nguyên bản.
Linh kiện cho dự án PCBA của bạn có thể được cung cấp trong bất kỳ một hoặc nhiều phương pháp dưới đây. Chúng tôi đặt hàng phụ tùng chính hãng từ các nhà cung cấp được chỉ định hoặc các công ty đối tác của chúng tôi bao gồm Digikey, Mouser, Arrow, Avnet, Future Điện tử, vv
Khả năng kỹ thuật
Loại hình lắp ráp | THD (Thru-lỗ thiết bị) / thường SMT (Surface-mount công nghệ) SMT & THD trộn SMT hai mặt và / hoặc lắp ráp THD |
Số lượng đặt hàng | 1 đến 100.000 |
Các thành phần | Passive, kích thước nhỏ nhất 0201 sân Mảnh tới 08 Mils Leadless hãng chip / BGA, VFBGA, FPGA & DFN Kết nối và thiết bị đầu cuối |
đóng gói thành phần | reels băng Cut ống rời các bộ phận |
kích thước Board | Nhỏ kích thước: 6mm x 6mm kích thước lớn nhất: 600mm x 400mm |
Ban hình | Hình hộp chữ nhật Tròn, slots, xảo, Phức tạp, không thường xuyên |
loại tàu | Cứng rắn Linh hoạt Rigid-linh hoạt |
Loại hàn | Chì và chì miễn phí hàn dán tan trong nước hàn bằng tay cho các bộ phận đặc biệt, ví dụ như dây điện và các bộ phận nhạy cảm nhiệt độ. |
định dạng tập tin thiết kế | Gerber RS-274X, 274D, Eagle và DXF của AutoCAD, DWG BOM (Bill Vật liệu) Chọn và Đặt tập tin (XYRS) |

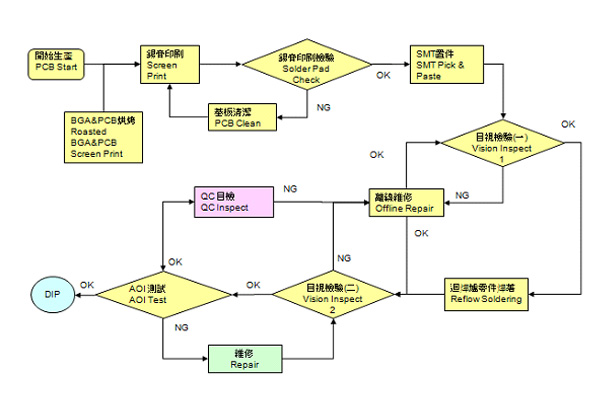

PCB hội sản xuất Lưu đồ
Thủ tục xét nghiệm
Chúng tôi thực hiện nhiều thủ tục đảm bảo chất lượng trước khi vận chuyển ra khỏi hội đồng nào. Bao gồm các:
Kiểm tra trực quan
Kiểm tra X-ray
AOI (Automated quang Thanh tra),
ICT (trong mạch thử nghiệm), và BGA Rework
kiểm tra chức năng (module kiểm tra cần phải được cung cấp).
Nhanh lần lượt dẫn
Nếu tất cả các phần có sẵn, thông thường các công việc lắp ráp chìa khóa trao tay pcb đầy đủ có thể được hoàn thành trong vòng 5 đến 10 ngày tại nhà máy của chúng tôi. Điều này có nghĩa rằng để có thể được giao trong vòng ba tuần một lần bắt đầu công việc chìa khóa trao tay.
Đảm bảo dịch vụ
Chúng tôi đảm bảo phục vụ mỗi khách hàng chuyên nghiệp, trung thực và thân thiện để tốt nhất của ourability. Chúng tôi sẽ sẵn sàng tái hoạt động dự án của bạn nếu dự án của bạn không phải là 100% đạt yêu cầu.
Nhận báo giá nhanh tại
Bằng cách gửi một dự luật của vật liệu, các file gerber bao gồm bản vẽ lắp ráp và chúng tôi sẽ có báo giá lại cho bạn trong vòng vài giờ. Với Thâm Quyến Hengda có bao giờ là một chi phí ẩn và giá cả của chúng tôi là rất cạnh tranh và hợp lý.
