Giới thiệu
Flex bo mạch in cứng nhắc là những bảng sử dụng một sự kết hợp của công nghệ ban linh hoạt và cứng nhắc trong một ứng dụng. Hầu hết các bo mạch flex cứng nhắc bao gồm nhiều lớp chất nền mạch linh hoạt gắn liền với một hoặc cứng nhắc hơn bảng bên ngoài và / hoặc nội bộ, tùy thuộc vào thiết kế của ứng dụng. Các chất nền linh hoạt được thiết kế để được trong một nhà nước liên tục flex và thường được hình thành vào những đường cong uốn cong trong sản xuất, lắp đặt.
Thiết kế flex cứng có nhiều thách thức hơn so với thiết kế của một môi trường ban cứng điển hình, các bo mạch này được thiết kế trong một không gian 3D, mà còn cung cấp hiệu quả không gian lớn hơn. Bởi có thể để thiết kế ba chiều thiết kế flex cứng nhắc có thể xoay, gập và cuộn các chất nền ban linh hoạt để đạt được hình dạng mong muốn của họ cho gói ứng dụng cuối cùng của.
Các loại vật liệu
FR-4, CEM-1, CEM-3, IMS, cao TG, tần số cao, Halogen miễn phí, cơ sở nhôm, cơ sở cốt lõi kim loại
xử lý bề mặt
HASL (LF), Flash vàng, ENIG, OSP (Chì tương thích miễn phí), mực Carbon,
Peelable S / M, Immersion Ag / Tin, vàng ngón tay mạ, ngón tay ENIG + Vàng
Quy trình sản xuất
Cho dù sản xuất một mẫu thử nghiệm hoặc sản xuất flex cứng nhắc số lượng đòi hỏi quy mô lớn cứng nhắc flex PCB chế tạo và lắp ráp PCB, công nghệ này được chứng minh tốt và đáng tin cậy. Phần PCB flex là đặc biệt tốt trong việc khắc phục không gian và trọng lượng các vấn đề với độ không gian tự do.
Xem xét cẩn thận các giải pháp linh động cứng nhắc và đánh giá thích hợp của các tùy chọn có sẵn ở giai đoạn sớm trong giai đoạn thiết kế PCB flex cứng nhắc sẽ trở lại lợi ích đáng kể. Điều quan trọng là sự cứng nhắc flex PCB fabricator tham gia sớm trong quá trình thiết kế để đảm bảo thiết kế và phần fab đều phối hợp và để giải thích cho các biến thể sản phẩm cuối cùng.
Các giai đoạn sản xuất flex cứng nhắc cũng là phức tạp và mất nhiều hơn so với chế tạo tàu cứng nhắc thời gian hơn. Tất cả các thành phần linh hoạt của các hội đồng flex cứng nhắc có các quy trình xử lý, khắc và hàn hoàn toàn khác so với bảng FR4 cứng nhắc.
Ứng dụng
LED, viễn thông, ứng dụng máy tính, ánh sáng, máy chơi game, điều khiển công nghiệp, năng lượng, ô tô và cao cấp thiết bị điện tử tiêu dùng, ect.a
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Base Material: | Polyimide(Kapton), Polyester(PET), Aluminium, FR4 | Copper Foil: | ED/RA |
|---|---|---|---|
| Max. Board Size: | 800x400mm | Min. Board Thickness: | 0.1mm |
| Soldering Thermal Resistance: | 300°C/10 seconds | Performance Test:: | 100% electrical and electricity performance test |

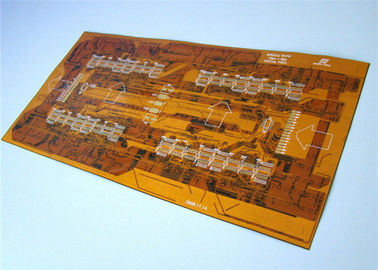

OEM đúp đứng về phía dưới Liên FPC kết nối Đen Solder Mask linh hoạt PCB
Ứng dụng
Sản phẩm được áp dụng cho một loạt các ngành công nghiệp công nghệ cao như: LED, viễn thông, ứng dụng máy tính, ánh sáng, máy chơi game, điều khiển công nghiệp, năng lượng, ô tô và thiết bị điện tử tiêu dùng cao cấp, vv.
Lợi thế của linh hoạt PCB Ban
PCB thiết kế linh hoạt và cách bố trí
, Tiết kiệm không gian linh hoạt
lỗi hệ thống dây điện giảm
Tăng tính linh hoạt của kết nối so với kết nối cơ khí
lắp đặt dễ dàng hơn và dịch vụ
mật độ mạch cao hơn
phạm vi nhiệt độ hoạt động mạnh mẽ hơn
chất lượng tín hiệu mạnh
Cải thiện năng suất sản xuất và độ tin cậy
Cải thiện kiểm soát độ tin cậy và trở kháng
Giảm kích thước và trọng lượng
Nâng cao tính thẩm mỹ của sản phẩm hoàn chỉnh
Đặc điểm kỹ thuật:
Các loại: | Một mặt, hai mặt, nhiều lớp (tối đa 6 lớp) và |
Bề mặt hoàn thiện: | HASL (LF), vàng mạ, Electroless niken ngâm vàng, |
Vật liệu cơ sở: | Polyimide (Kapton), Polyester (PET), nhôm, FR4 |
Copper Foil: | ED / RA |
Min. Line Width: | 2 triệu |
Min. Line Spacing: | 2 triệu |
Min. Lỗ Kích thước: | 0.2mm |
Max. Ban Kích thước: | 800x400mm |
Min. Ban Độ dày: | 0.1mm |
Min. Hàn Mask Độ dày: | 10um |
Các loại Hàn Mask: | Màu xanh lá cây, vàng, đen, trắng, xanh, đỏ và rõ ràng |
profiling: | Đột, Routing, V-cut |
Kháng nhiệt hàn: | 300 ° C / 10 giây |
Tẩy tế bào chết mạnh: | ≥1.4kg / cm |
Surface kháng cự: | 105mΩ |
Vật liệu chống điện: | 105mΩ |
Độ bền điện môi: | 9.8x105v / cm |
Tính dễ cháy: | UL-94V-0 |
Hiệu suất thử nghiệm: | 100% thử nghiệm hiệu suất điện và điện |
