Giới thiệu
Flex bo mạch in cứng nhắc là những bảng sử dụng một sự kết hợp của công nghệ ban linh hoạt và cứng nhắc trong một ứng dụng. Hầu hết các bo mạch flex cứng nhắc bao gồm nhiều lớp chất nền mạch linh hoạt gắn liền với một hoặc cứng nhắc hơn bảng bên ngoài và / hoặc nội bộ, tùy thuộc vào thiết kế của ứng dụng. Các chất nền linh hoạt được thiết kế để được trong một nhà nước liên tục flex và thường được hình thành vào những đường cong uốn cong trong sản xuất, lắp đặt.
Thiết kế flex cứng có nhiều thách thức hơn so với thiết kế của một môi trường ban cứng điển hình, các bo mạch này được thiết kế trong một không gian 3D, mà còn cung cấp hiệu quả không gian lớn hơn. Bởi có thể để thiết kế ba chiều thiết kế flex cứng nhắc có thể xoay, gập và cuộn các chất nền ban linh hoạt để đạt được hình dạng mong muốn của họ cho gói ứng dụng cuối cùng của.
Các loại vật liệu
FR-4, CEM-1, CEM-3, IMS, cao TG, tần số cao, Halogen miễn phí, cơ sở nhôm, cơ sở cốt lõi kim loại
xử lý bề mặt
HASL (LF), Flash vàng, ENIG, OSP (Chì tương thích miễn phí), mực Carbon,
Peelable S / M, Immersion Ag / Tin, vàng ngón tay mạ, ngón tay ENIG + Vàng
Quy trình sản xuất
Cho dù sản xuất một mẫu thử nghiệm hoặc sản xuất flex cứng nhắc số lượng đòi hỏi quy mô lớn cứng nhắc flex PCB chế tạo và lắp ráp PCB, công nghệ này được chứng minh tốt và đáng tin cậy. Phần PCB flex là đặc biệt tốt trong việc khắc phục không gian và trọng lượng các vấn đề với độ không gian tự do.
Xem xét cẩn thận các giải pháp linh động cứng nhắc và đánh giá thích hợp của các tùy chọn có sẵn ở giai đoạn sớm trong giai đoạn thiết kế PCB flex cứng nhắc sẽ trở lại lợi ích đáng kể. Điều quan trọng là sự cứng nhắc flex PCB fabricator tham gia sớm trong quá trình thiết kế để đảm bảo thiết kế và phần fab đều phối hợp và để giải thích cho các biến thể sản phẩm cuối cùng.
Các giai đoạn sản xuất flex cứng nhắc cũng là phức tạp và mất nhiều hơn so với chế tạo tàu cứng nhắc thời gian hơn. Tất cả các thành phần linh hoạt của các hội đồng flex cứng nhắc có các quy trình xử lý, khắc và hàn hoàn toàn khác so với bảng FR4 cứng nhắc.
Ứng dụng
LED, viễn thông, ứng dụng máy tính, ánh sáng, máy chơi game, điều khiển công nghiệp, năng lượng, ô tô và cao cấp thiết bị điện tử tiêu dùng, ect.a
Thông tin chi tiết sản phẩm:
Thanh toán:
|

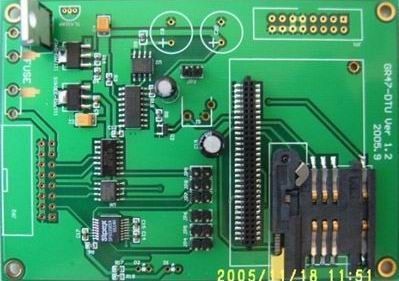

Quick Turn Rigid hội đồng quản trị PCB hội đồng quản trị / In vi mạch hội đồng
Thông số kỹ thuật
1. Hội PCB về SMT và DIP
2. PCB sơ đồ bố trí / bố trí / sản xuất
3. PCBA nhân bản / bảng thay đổi
4. Các thành phần tìm nguồn cung ứng và mua PCBA
5. Thiết kế bao vây và ép phun nhựa
6. Dịch vụ kiểm tra. Bao gồm: AOI, kiểm tra Fuction, trong thử nghiệm mạch, X-Ray Đối với thử nghiệm BGA, 3D Paste Thickness Test
7. Lập chương trình vi mạch
Yêu cầu báo giá:
Thông số kỹ thuật sau đây là cần thiết cho báo giá:
1) Nguyên liệu cơ bản:
2) Độ dày của tấm:
3) Độ dày đồng:
4) Xử lý bề mặt:
5) Màu mặt nạ hàn và mặt nạ màn tráng:
6) Số lượng
7) Tập tin Gerber & Hội đồng quản trị
Huaswin chuyên sản xuất PCB và và PCB hội
Khả năng PCBA:
Tạo mẫu nhanh
Cao khối lượng, thấp và trung bình xây dựng khối lượng
SMT MinChip: 0201
BGA: 1,0 đến 3,0 mm độ cao
Lắp qua lỗ
Các quá trình đặc biệt (như lớp phủ conformal và potting)
Khả năng ROHS
IPC-A-610E và hoạt động tay nghề của IPC / EIA-STD
Chi tiết kỹ thuật sản xuất PCB
1 | lớp | 1-30 lớp |
2 | Vật chất | CEM-1, CEM-3 FR-4, FR-4 Cao TG, |
3 | Độ dày của tấm | 0.2mm-6mm |
4 | Kích thước tối đa của bảng | 800 * 508mm |
5 | Kích thước lỗ nhỏ nhất | 0,25mm |
6 | chiều rộng min.line | 0.075mm (3mil) |
7 | khoảng cách min.line | 0.075mm (3mil) |
số 8 | Bề mặt hoàn thiện | HAL, HAL không có chì, Immersion Vàng / |
9 | Độ dày đồng | 0.5-4.0oz |
10 | Màu mặt nạ hàn | xanh / đen / trắng / đỏ / xanh / vàng |
11 | Bao bì bên trong | Bao bì chân không, túi nhựa |
12 | Bao bì bên ngoài | bao bì carton tiêu chuẩn |
13 | Khoan dung | PTH: ± 0.076, NTPH: ± 0.05 |
14 | Chứng chỉ | UL, ISO9001, ISO14001, ROHS, TS16949 |
15 | Đấm lỗ | Định tuyến, V-CUT, Beveling |
PCB hội dịch vụ:
Hội SMT
Tự động Pick & Place
Vị trí của các Hợp phần nhỏ như 0201
Fine Pitch QEP - BGA
Kiểm tra quang học tự động
Lắp qua lỗ
Wave Soldering
Lắp ráp và hàn
Tìm nguồn nguyên liệu
Lập trình trước IC / Đốt trực tuyến
Kiểm tra chức năng theo yêu cầu
Thử nghiệm lão hóa cho bảng LED và bảng điện
Hoàn thành lắp ráp đơn vị (bao gồm cả nhựa, hộp kim loại, cuộn dây, lắp ráp cáp vv)
Thiết kế bao bì
Lớp phủ phù hợp
Cả hai lớp sơn lót và sơn phun thẳng đứng đều có sẵn. Bảo vệ lớp điện môi không dẫn điện
áp dụng vào bảng mạch in để bảo vệ bộ phận lắp ráp điện tử khỏi bị hư hỏng do
ô nhiễm muối, độ ẩm, nấm, bụi và sự ăn mòn do môi trường khắc nghiệt hoặc khắc nghiệt.
Khi tráng, nó có thể nhìn thấy rõ ràng như là một vật liệu rõ ràng và sáng bóng.
Hoàn thành xây dựng hộp
Hoàn thiện các giải pháp "Box Build" bao gồm quản lý vật liệu của tất cả các linh kiện, linh kiện cơ điện,
nhựa, vỏ bọc và vật liệu in và bao bì
Phương pháp kiểm tra
Thử nghiệm AOI
Kiểm tra dán hàn
Kiểm tra các thành phần xuống đến 0201 "
Kiểm tra các thành phần bị mất, bù đắp, các phần không chính xác, cực
Kiểm tra X-Ray
X-Ray cung cấp kiểm tra độ phân giải cao về:
BGAs
Bare board
Kiểm tra trong mạch
Kiểm tra trong mạch thường được sử dụng kết hợp với AOI giảm thiểu các khiếm khuyết chức năng gây ra bởi
vấn đề thành phần.
Kiểm tra sức mạnh
Kiểm tra Chức năng Nâng cao
Lập trình thiết bị Flash
Thử nghiệm chức năng
Quy trình chất lượng:
1. IQC: Kiểm soát chất lượng đến (kiểm tra vật liệu đến)
2. Kiểm tra Điều đầu tiên (FAI) cho mọi quá trình
3. IPQC: Trong quá trình kiểm soát chất lượng
4. QC: 100% kiểm tra và kiểm tra
5. QA: đảm bảo chất lượng dựa trên kiểm tra QC một lần nữa
6. Tay nghề: IPC-A-610, ESD
7. Quản lý chất lượng dựa trên CQC, ISO9001: 2008, ISO / TS16949
