Giới thiệu
Flex bo mạch in cứng nhắc là những bảng sử dụng một sự kết hợp của công nghệ ban linh hoạt và cứng nhắc trong một ứng dụng. Hầu hết các bo mạch flex cứng nhắc bao gồm nhiều lớp chất nền mạch linh hoạt gắn liền với một hoặc cứng nhắc hơn bảng bên ngoài và / hoặc nội bộ, tùy thuộc vào thiết kế của ứng dụng. Các chất nền linh hoạt được thiết kế để được trong một nhà nước liên tục flex và thường được hình thành vào những đường cong uốn cong trong sản xuất, lắp đặt.
Thiết kế flex cứng có nhiều thách thức hơn so với thiết kế của một môi trường ban cứng điển hình, các bo mạch này được thiết kế trong một không gian 3D, mà còn cung cấp hiệu quả không gian lớn hơn. Bởi có thể để thiết kế ba chiều thiết kế flex cứng nhắc có thể xoay, gập và cuộn các chất nền ban linh hoạt để đạt được hình dạng mong muốn của họ cho gói ứng dụng cuối cùng của.
Các loại vật liệu
FR-4, CEM-1, CEM-3, IMS, cao TG, tần số cao, Halogen miễn phí, cơ sở nhôm, cơ sở cốt lõi kim loại
xử lý bề mặt
HASL (LF), Flash vàng, ENIG, OSP (Chì tương thích miễn phí), mực Carbon,
Peelable S / M, Immersion Ag / Tin, vàng ngón tay mạ, ngón tay ENIG + Vàng
Quy trình sản xuất
Cho dù sản xuất một mẫu thử nghiệm hoặc sản xuất flex cứng nhắc số lượng đòi hỏi quy mô lớn cứng nhắc flex PCB chế tạo và lắp ráp PCB, công nghệ này được chứng minh tốt và đáng tin cậy. Phần PCB flex là đặc biệt tốt trong việc khắc phục không gian và trọng lượng các vấn đề với độ không gian tự do.
Xem xét cẩn thận các giải pháp linh động cứng nhắc và đánh giá thích hợp của các tùy chọn có sẵn ở giai đoạn sớm trong giai đoạn thiết kế PCB flex cứng nhắc sẽ trở lại lợi ích đáng kể. Điều quan trọng là sự cứng nhắc flex PCB fabricator tham gia sớm trong quá trình thiết kế để đảm bảo thiết kế và phần fab đều phối hợp và để giải thích cho các biến thể sản phẩm cuối cùng.
Các giai đoạn sản xuất flex cứng nhắc cũng là phức tạp và mất nhiều hơn so với chế tạo tàu cứng nhắc thời gian hơn. Tất cả các thành phần linh hoạt của các hội đồng flex cứng nhắc có các quy trình xử lý, khắc và hàn hoàn toàn khác so với bảng FR4 cứng nhắc.
Ứng dụng
LED, viễn thông, ứng dụng máy tính, ánh sáng, máy chơi game, điều khiển công nghiệp, năng lượng, ô tô và cao cấp thiết bị điện tử tiêu dùng, ect.a
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Làm nổi bật: | nhanh chóng chuyển pcb,đội đặc nhiệm cao pcb |
||
|---|---|---|---|

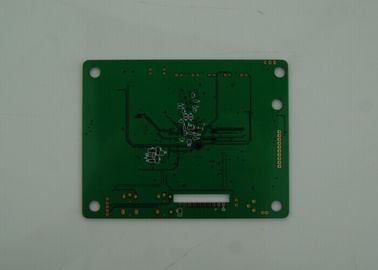

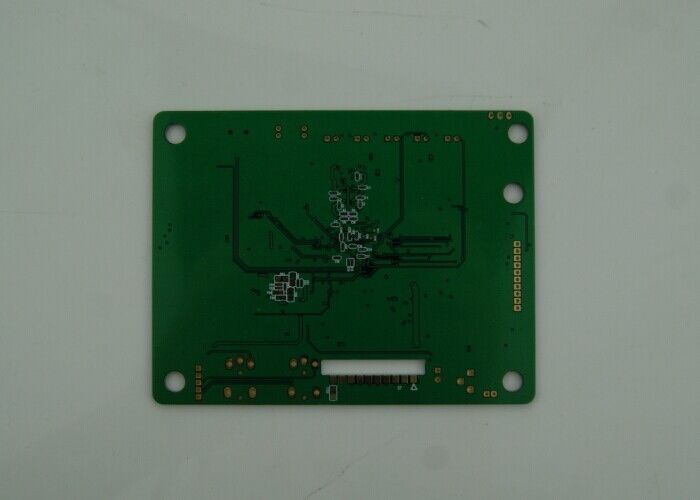

Thông số kỹ thuật chính / Tính năng đặc biệt
| Con số. Của lớp: | 4 |
| Laminate Chất liệu: | FR4 |
| Bề mặt hoàn thiện: | ENIG |
| Độ dày đồng: | 1 oz |
| Độ dày của tấm: | 1,0 mm |
| Kích thước bảng: | |
| Màu Mặt nạ: | MÀU XANH LÁ |
| Màu của màn hình: | trắng |
| Khả năng cháy: | UL 94V-0 |
| Tay nghề: | Tuân theo IPC-A-600 & IPC-6012 CLASS II |
| Dẫn nhiệt | - |
Sức chứa
| Nguyên mẫu có độ chính xác cao | Sản xuất hàng loạt PCB | ||
| Max Layers | 1-28 lớp | 1-14 lớp | |
| MIN Chiều rộng dòng (mil) | 3 triệu | 4 triệu | |
| MIN Line space (mil) | 3 triệu | 4 triệu | |
| Min qua (khoan cơ học) | Chiều dày tấm ≤1,2mm | 0.15mm | 0.2mm |
| Chiều dày tấm ≤ 2.5mm | 0.2mm | 0.3mm | |
| Chiều dày tấm > 2,5mm | Rộng = 13 : 1 | Rộng = 13 : 1 | |
| Tỉ lệ | Rộng = 13 : 1 | Rộng = 13 : 1 | |
| Độ dày của tấm | MAX | 8mm | 7mm |
| MIN | 2 lớp : 0.2mm, 4 lớp : 0.35mm, 6 lớp : 0.55mm, 8 lớp : 0.7mm, 10 lớp : 0.9mm | 2 lớp : 0.2mm, 4 lớp : 0.4mm, 6 lớp : 0.6mm, 8layers : 0.8mm | |
| Kích thước bảng MAX | 610 * 1200mm | 610 * 1200mm | |
| Độ dày đồng tối đa | 0.5-6oz | 0.5-6oz | |
Immersion vàng / Độ dày mạ vàng | Immersion Vàng : Au, 1-8u " Ngón tay vàng : Au, 1-150u " Mạ vàng : Au, 1-150u " Mạ niken : 50-500u " | ||
| Lỗ dày đồng | 25ng 1 triệu | 25ng 1 triệu | |
| Lòng khoan dung | Độ dày của tấm | Chiều dày tấm ván = 1.0mm: +/- 0.1mm 1.0mm <Board thickness≤2.0mm: +/- 10% Độ dày của tấm: 2,0mm: +/- 8% | Chiều dày tấm ván = 1.0mm: +/- 0.1mm 1.0mm <Board thickness≤2.0mm: +/- 10% Độ dày của tấm: 2,0mm: +/- 8% |
| Phù hợp Outline | ≤100mm: +/- 0.1mm 100 <≤300mm: +/- 0.15mm > 300mm: +/- 0.2mm | ≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15mm > 300mm: +/- 0.2mm | |
| Trở kháng | ± 10% | ± 10% | |
| MIN Cầu mặt nạ hàn | 0.08mm | 0.10mm | |
| Cắm Vias khả năng | 0,25mm - 0,60mm | 0,70mm - 1,00mm | |
LT mạch Công ty TNHH là một công ty công nghệ cao chuyên sản xuất PCB. Công ty được thành lập vào năm 2004, sở hữu nhà nước của thiết bị chế biến nghệ thuật và một đội ngũ chuyên nghiệp giàu kinh nghiệm tham gia vào sản xuất PCB. Sau nhiều năm nỗ lực, năng lực của công ty đã liên tục mở rộng. Các sản phẩm chủ yếu được sử dụng trong các lĩnh vực truyền thông, điện tử ô tô, y tế, vv, trong đó 60% được bán cho thị trường nước ngoài như châu Âu và Mỹ. Công nghệ chuyên nghiệp, ổn định chất lượng sản phẩm, phương tiện trước quá trình và dịch vụ bán hàng xuất khẩu hoàn hảo cho phép công ty thành lập danh tiếng tốt trong và ngoài nước.
