Ban PCB nhiều lớp

  • độ chính xác cao Ban PCB nhiều lớp các nhà cung cấp
  • độ chính xác cao Ban PCB nhiều lớp các nhà cung cấp
  • độ chính xác cao Ban PCB nhiều lớp các nhà cung cấp
  • độ chính xác cao Ban PCB nhiều lớp các nhà cung cấp
  • độ chính xác cao Ban PCB nhiều lớp các nhà cung cấp
  • độ chính xác cao Ban PCB nhiều lớp các nhà cung cấp

Giới thiệu

Multilayer bo mạch in (PCB) đại diện cho sự phát triển lớn tiếp theo trong công nghệ chế tạo. Từ nền tảng cơ sở của hai mặt mạ qua đến một phương pháp rất tinh vi và phức tạp mà một lần nữa sẽ cho phép các nhà thiết kế bảng mạch dải động của liên kết nối và các ứng dụng.

Bảng mạch đa lớp là điều cần thiết trong sự tiến bộ của máy tính hiện đại. Các đa xây dựng cơ bản PCB và chế tạo tương tự như chế tạo con chip vi trên một kích thước vĩ mô. Phạm vi của các kết hợp vật liệu là rộng lớn từ thủy tinh epoxy cơ bản để điền gốm kỳ lạ. Multilayer có thể được xây dựng trên gốm, đồng và nhôm. VIAS mù và chôn cất thường được sản xuất, cùng với pad trên thông qua công nghệ.

Quy trình sản xuất

1. Hóa chất sạch

Để có được mô hình khắc chất lượng tốt, nó là cần thiết để đảm bảo một kết mạnh mẽ của lớp chống và bề mặt chất nền, một chất nền hoặc một lớp oxit trên bề mặt, dầu, bụi, dấu vân tay và bụi bẩn khác. Vì vậy, trước khi lớp chống là lần đầu tiên áp dụng cho các bề mặt của hội đồng quản trị và các bề mặt lá đồng làm sạch lớp xù xì đạt đến một mức độ nhất định.
Inner tấm: bắt đầu bốn bảng, các (lớp thứ hai và thứ ba) bên trong là một phải làm đầu tiên. Các tấm bên trong được làm bằng sợi thủy tinh và nhựa epoxy trên bề mặt trên và dưới tổng hợp của tấm đồng.

2. Cắt tấm khô phim Lamination

Phủ một lớp cản quang: chúng ta cần phải làm cho hình dạng của tấm bên trong, đầu tiên chúng tôi đóng phim khô (chống cự, cản quang) trên tờ lớp bên trong. Các màng sơn khô là một màng mỏng polyester, một bộ phim cản quang và một màng bảo vệ bằng polyethylene gồm ba phần. Khi lá, bộ phim khô bắt đầu với một màng bảo vệ bằng polyethylene được bóc ra, và sau đó theo các điều kiện của nhiệt độ và áp suất trong màng khô được dán trên đồng.


3. Hình ảnh Expose & Image Phát triển

Tiếp xúc: Trong sự bức xạ tia cực tím, photoinitiators hấp thụ ánh sáng phân hủy thành các gốc, photopolymerization khởi triệt để và sau đó trùng hợp monomer để tạo ra một phản ứng liên kết ngang, tạo thành không tan trong dung dịch kiềm loãng sau khi phản ứng của cấu trúc polymer. Trùng hợp để tiếp tục một thời gian, để đảm bảo sự ổn định của quá trình, không làm rách ngay lập tức sau khi bộ phim tiếp xúc polyester nên ở lại hơn 15 phút để phản ứng trùng hợp để tham gia thảo luận, trước khi phát triển rách màng polyester.
Nhà phát triển: các phản ứng hoạt động nhóm giải pháp phần chưa phơi sáng của bộ phim cảm quang với một loãng kiềm tan trong vấn đề giải thể sản xuất xuống, bỏ rơi đã được làm cứng bằng cách kết ngang phần mô hình quang

4. Đồng Etch

Trong bảng in hoặc in quá trình sản xuất bảng linh hoạt, phản ứng hóa học với phần lá đồng không được gỡ bỏ, để hình thành một mô hình mạch mong muốn của đồng dưới cản quang không được khắc lại tác động.

5. Strip Chống & bài Etch Punch & AOI kiểm tra và Oxide

Mục đích của bộ phim là để khắc bảng giữ lại sau khi thanh toán bù trừ cưỡng lớp để cho đồng sau tiếp xúc. "Phim xỉ" bộ lọc và tái chế chất thải được xử lý đúng cách. Nếu bạn đi sau khi bộ phim có thể được rửa sạch hoàn toàn sạch sẽ, bạn có thể xem xét không tẩy. Cuối cùng, hội đồng quản trị là hoàn toàn khô sau khi rửa, tránh ẩm còn sót lại.

6. layup với prepreg

Trước khi vào máy áp lực, sự cần thiết phải sử dụng tất cả các vật liệu đa lớp sẵn sàng để đóng gói (Lay-up) Ngoài các chốt bên trong các công việc đã được oxy hóa, nhưng vẫn cần một bộ phim màng bảo vệ (Prepreg) -. Nhựa Epoxy ngâm tẩm sợi thủy tinh. Vai trò của laminations là một thứ tự nhất định đến các hội đồng được phủ một màng bảo vệ kể từ khi xếp chồng lên nhau và được đặt giữa các tấm sàn.

7. layup với lá đồng & Vacuum cán Press

Foil - để trình bày các tờ bên trong và sau đó phủ một lớp lá đồng trên cả hai mặt, và sau đó là điều áp đa lớp (trong vòng một khoảng thời gian cố định thời gian cần thiết để đo nhiệt độ và phun áp lực) đã được làm lạnh tới nhiệt độ phòng sau khi hoàn thành còn lại là một tấm nhiều lớp với nhau.

8. CNC khoan

Theo các điều kiện của sự chính xác bên trong, khoan khoan CNC thuộc vào chế độ. Khoan chính xác cao, để đảm bảo rằng các lỗ là ở đúng vị trí.

9. Electroless đồng

Để thực hiện thông qua các lỗ giữa các lớp có thể được bật (gói nhựa và sợi thủy tinh của một phần không dẫn điện của các bức tường của các bằng kim lỗ), các lỗ phải được lấp đầy trong đồng. Bước đầu tiên là một lớp mỏng mạ đồng trong các lỗ, quá trình này là hoàn toàn phản ứng hóa học. Độ dày đồng mạ cuối cùng của 50 inches triệu.

10 Cut Sheet & Dry phim Lamination

Sơn cản quang: Chúng tôi có một trong các lớp phủ ngoài của cản quang.

11. Mage Expose & Image Phát triển

Tiếp xúc và phát triển bên ngoài

12. Đồng mẫu Electro mạ

Điều này đã trở thành một đồng thứ cấp, mục đích chính là để làm dày dòng đồng và đồng vias dày.

13. Tin mẫu Electro mạ

Mục đích chính của nó là một khắc chống lại, bảo vệ nó bao gồm các dây dẫn bằng đồng sẽ không bị tấn công (bảo vệ nội bộ của tất cả các đường dây cáp đồng và vias) trong ăn mòn kiềm đồng.

14. Dải Chống

Chúng ta đã biết mục đích, chỉ cần sử dụng các phương pháp hóa học, bề mặt của đồng là tiếp xúc.

15. Đồng Etch

Chúng ta biết rằng mục đích bảo vệ các lá thiếc phần khắc dưới đây.

16. LPI lớp phủ mặt 1 & Tack Khô & LPI lớp phủ bên 2 & Tack Khô & Hình ảnh Expose & Image Phát triển & nhiệt Cure Solder mask

Mặt nạ hàn tiếp xúc với các tấm lót được sử dụng, nó thường nói rằng màu xanh lá cây dầu, dầu thực sự là đào hố trong xanh, dầu xanh không cần phải bao gồm các miếng đệm và khu vực tiếp xúc khác. Vệ sinh hợp lý có thể nhận được một đặc điểm bề mặt thích hợp.

17. Bề mặt kết thúc

Sơn HASL hàn HAL (thường được gọi là HAL) là quá trình đầu tiên nhúng vào PCB tuôn ra, sau đó ngâm trong hàn nóng chảy, và sau đó từ giữa hai con dao không khí bằng khí nén với một con dao trong không khí nóng để thổi tắt hàn dư thừa trên mạch in hội đồng quản trị, đồng thời loại bỏ lỗ kim loại hàn dư thừa, dẫn đến một sơn tươi sáng, mịn màng, đồng phục hàn.
Finger vàng, mục đích thiết kế cạnh Connector, cắm kết nối như được xuất khẩu ban liên lạc nước ngoài, và do đó cần phải ăn gian quá trình. Lựa chọn vàng vì dẫn và quá trình oxy hóa kháng vượt trội của nó. Tuy nhiên, do chi phí của vàng chỉ áp dụng để lừa quá cao, vàng trong nước mạ hoặc hóa học.

SO, SOP, SOJ, TSOP SMT in Board mạch hội, điện tử Multilayer Ban hội PCB

SO, SOP, SOJ, TSOP SMT Printed Circuit Board Assembly, Electronic Multilayer PCB Board Assembly
SO, SOP, SOJ, TSOP SMT Printed Circuit Board Assembly, Electronic Multilayer PCB Board Assembly SO, SOP, SOJ, TSOP SMT Printed Circuit Board Assembly, Electronic Multilayer PCB Board Assembly

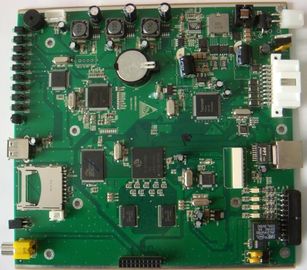

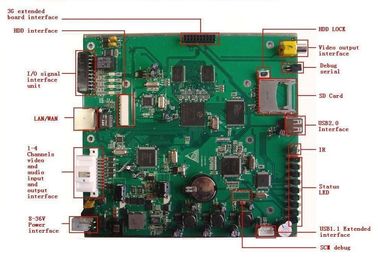

Hình ảnh lớn :  SO, SOP, SOJ, TSOP SMT in Board mạch hội, điện tử Multilayer Ban hội PCB

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: Fortunemount
Chứng nhận: RoHS, CE, FCC
Số mô hình: FM-MR9204
Chi tiết sản phẩm
Làm nổi bật:

thiết bị điện tử sản xuất hợp đồng

,

dịch vụ sản xuất điện tử

SO, SOP, SOJ, TSOP SMT in Board mạch hội, điện tử Multilayer Ban hội PCB

Thông số kỹ thuật chính / Tính năng đặc biệt:

  • Ngoài ra, chúng tôi có thể cung cấp cho 0201 vị trí chip, thông qua các lỗ thành phần chèn và thành phẩm chế tạo, thử nghiệm và đóng gói
  • Sản xuất của khách hàng thiết kế các thành phần
  • SMD lắp ráp và thông qua các lỗ thành phần chèn
  • Cơ sở sản xuất của chúng tôi bao gồm các hội thảo sạch và tốc độ cao dây chuyền SMT tiên tiến
  • Độ chính xác vị trí của chúng tôi có thể đạt được con chip + 0.1mm trên phần mạch tích hợp, có nghĩa là chúng tôi gần như có thể đối phó với tất cả các loại mạch tích hợp như SO, SOP, SOJ, TSOP, TSSOP, QFP, BGA và U-BGA
  • IC preprogramming
  • Xác minh chức năng và bỏng trong thử nghiệm
  • Lắp ráp hoàn chỉnh đơn vị (trong đó bao gồm cả nhựa, hộp kim loại, cuộn dây, cáp bên trong và nhiều hơn nữa)
  • sơn môi trường
  • Kỹ thuật bao gồm cuối của các thành phần cuộc sống, thành phần lỗi thời thay thế và hỗ trợ thiết kế cho mạch, kim loại và vỏ nhựa
  • Thiết kế bao bì
  • Chúng tôi cam kết nâng cao chất lượng sản phẩm của chúng tôi liên tục
  • Sản phẩm xuất xưởng từ chúng tôi được kiểm tra chất lượng đầy đủ, phấn đấu 100% sự hài lòng của khách hàng là nhiệm vụ lâu dài của chúng tôi
  • Để làm việc với một nhà cung cấp đáng tin cậy EMS với hỗn hợp, khối lượng đặt thấp cao, liên hệ với chúng tôi hôm nay

Dịch vụ của chúng tôi cho PCB hội

  • Tái bố trí cho việc rút ngắn kích thước ban
  • Pc Bare bảng chế tạo
  • Lắp ráp / BGA / DIP SMT
  • Mua sắm thành phần đầy đủ hoặc các thành phần thay thế nguồn
  • Dây nịt và lắp ráp cáp
  • Bộ phận kim loại, phụ tùng cao su và các bộ phận nhựa bao gồm làm khuôn
  • Cơ khí, trường hợp và lắp ráp khuôn cao su
  • chức năng thử nghiệm
  • Sửa chữa và kiểm tra hàng hóa tiểu thành / thành

Khả năng của chúng tôi cho PCB hội

Kích cỡ Stencil

736 mm x 736 mm

Min. IC Pitch

0,30 mm

Max. PCB Kích

410 mm x 360 mm

Min. PCB dày

0,35 mm

Min. Kích Chip

0201 (0,6 mm X 0.3 mm)

Max. BGA Kích

74 mm x 74 mm

BGA bóng Pitch

1.00 mm (Min) / F3.00 mm (Max)

BGA bóng kính

0,40 mm (Min) /F1.00 mm (Max)

QFP Chì Pitch

0,38 mm (Min) /F2.54 mm (Max)

Tần suất Stencil sạch

1 lần / 5 ~ 10 Pieces

Khả năng của chúng tôi để xử lý chế tạo Bare PC Board

Dữ liệu đầu vào chế tạo: Gerber dữ liệu RS-274-X hoặc RS-274-D với danh sách khẩu độ và khoan file, file thiết kế với Protel, PAD2000, PowerPCB, ORCAD

Lớp 2-30 L
Các loại vật liệu cha-4, Cha-5, cao Tg, Halogen miễn phí, Rogers,
Isola, Taconic, Arlon, Teflon, nhôm Dựa
Max. Bảng điều khiển Kích thước 39000mil * 47000mil / 1000mm * 1200mm
Outline Dung sai ± 4 triệu ± 0.10mm
Ban Độ dày 8mil-236mil / 0.2mm-6.0mm
Ban Dung sai độ dày ± 10%
Độ dày điện môi 3 triệu-8mil / 0.075mm-0.20mm
Min. Theo dõi Width 3 triệu / 0.075mm
Min. Theo dõi Không gian 3 triệu / 0.075mm
Ngoài Củ dày Hoz-6oz / 17um ~ 210um
Củ Internal dày Hoz-6oz / 17um ~ 210um
Khoan Bit Kích thước (CNC) 6 triệu-256mil / 0.15mm-6.50mm
Xong lỗ Kích thước 4 triệu-236mil / 0.1mm-6.0mm
Lỗ Dung sai ± 2 triệu / ± 0.05mm
Lỗ Chức Dung sai ± 2 triệu / ± 0.05mm
Laser khoan lỗ Kích thước 4 triệu / 0.1mm
Aspect Ration 12: 1
Solder Mask Green, Blue, Trắng, Đen, Đỏ, Vàng, Tím, vv
Min Solder mask Cầu 2 triệu / 0.050mm
Cắm lỗ đường kính 8mil-20 triệu / 0.20mm-0.50mm
Trở kháng kiểm soát V-điểm ± 10%
Bề mặt hoàn thiện HASL, HASL (dẫn miễn phí), Immersion vàng, Immersion Tín,
Immersion bạc, OSP, Hard vàng (lên đến 100U ")

  • UL và TS16949: 2002 điểm
  • Yêu cầu đặc biệt: chôn và mù vias, kiểm soát trở kháng, thông qua plug, BGA hàn và ngón tay vàng
  • Profiling: đấm, định tuyến, V-cắt và vát
  • OEM dịch vụ cho tất cả các loại mạch lắp ráp bảng in cũng như các sản phẩm bọc điện tử được cung cấp

Kinh nghiệm sản xuất của chúng tôi bao gồm, nhưng không giới hạn:

Lưu ý các lĩnh vực Sách

CHARGER BAN

INVERTER

ĐIỆN CPU

LVDS CARD

IR BAN

MOTHERBOARD LCD

LED BAN

RAM CARD

DỮ LIỆU BAN

BATT BAN

DVR MOTHERBOARD

BAN USB

CARD READER

AUDIO BAN

ISDN MODEN

lĩnh vực PC

2,5 inch HDD

PC / MAC FDD

DOCKING
HẢI CẢNG

PORT REPILICATOR

PCMCIA CARD

3,5 inch HDD

SATA HDD

ADAPTER

DVD ROM

SSD

lĩnh vực viễn thông

DVBT.ATSC TV

GPS UNIT

CAR GPS UNIT

ADSL MODEN

3.5inch DVB-T RECEIVER

Lĩnh vực Audio & Video

MPEG 4 PLAYER

KVM Switch

E-BOOK READER

HDMI BOX

DVI BOX

Các lĩnh vực an ninh điện tử

TV LCD MOTHERBOARD

DVR MOTHERBOARD

CCD BAN

IP CAMERA

CCTV CAMERA

Sức khỏe

& Các lĩnh vực y tế

DIGITAL TEMS UNIT

EAR KẾ

ĐO KIỂM TRA Glucose máu

BODY FAT MONITOR

HUYẾT ÁP DIGITAL MONITOR

Lĩnh vực ứng dụng đèn LED

LED ĐÈN AUTO

LED ánh sáng dây thừng

bóng đèn LED

NGOÀI TRỜI

DISPLAY LED

DỰ LIGHTING

Lĩnh vực kiểm tra Instrument

oscilloscope

CUNG CẤP NĂNG LƯỢNG

LCR Meter

LOGIC ANALYZER

VẠN NĂNG

Các lĩnh vực điện tử tiêu dùng

SENSORS BAN

DRIVER BAN

USB DVIVER BAN

BAR-CODE PRINTER

MÁY NGHE NHẠC MP3

MODULE SOLAR PANEL

PEN TABLET

HUB USB

USB CARD READER

USB FLASH DRIVE

Nhận báo giá từ Fortunemount cho tùy chỉnh của bạn điều tra sản phẩm (OEM)

Để ước tính một báo giá chính xác, danh sách dưới đây đại diện cho các thông tin tối thiểu chúng tôi cần từ bạn.

  • Các dữ liệu toàn bộ các tập tin Gerber cho PC Ban Bare
  • Bill điện tử của danh sách Vật liệu / Linh kiện chi tiết một phần số của nhà sản xuất, số lượng sử dụng và thành phần tài liệu tham khảo.
  • Xin vui lòng cho dù chúng ta có thể sử dụng các bộ phận thay thế cho các thành phần thụ động
  • Hội Vẽ (s)
  • Chức năng Thời gian kiểm tra mỗi Hội đồng
  • Yêu cầu tiêu chuẩn chất lượng
  • Mẫu (nếu có thể)
  • Yêu cầu Tập
  • Ngày báo giá cần phải được đệ trình

Chào mừng các đơn hàng nhỏ lẻ.
