Độc thân Sided PCB

  • độ chính xác cao Độc thân Sided PCB các nhà cung cấp
  • độ chính xác cao Độc thân Sided PCB các nhà cung cấp
  • độ chính xác cao Độc thân Sided PCB các nhà cung cấp
  • độ chính xác cao Độc thân Sided PCB các nhà cung cấp
  • độ chính xác cao Độc thân Sided PCB các nhà cung cấp
  • độ chính xác cao Độc thân Sided PCB các nhà cung cấp

Giới thiệu:

Tập trung vào những cơ bản nhất của PCB, các thành phần tập trung ở một bên, phía bên kia của dây là concentrated.Because dây chỉ xuất hiện ở một bên, vì vậy loại PCB được gọi là một mặt PCB.

Đơn sơ đồ đấu dây bảng điều khiển được ưu tiên với in mạng, đó là, trong các bề mặt đồng in trên chất đề kháng, ngăn ngừa kháng hàn sau khi khắc in trên nhãn hiệu, và sau đó đấm chế biến cách để hoàn thành những phần hướng dẫn lỗ và sự xuất hiện. Ngoài ra, một phần của một số lượng nhỏ các sản phẩm đa dạng, được sử dụng đại lý kháng quang hình thành mô hình của phương pháp chụp ảnh.

Nhiệt độ hoạt động trong khoảng từ 130 C đến 230 C. đơn đứng về phía bảng có sẵn với bề mặt kết thúc việc bao gồm cả chất bảo vệ bề mặt hữu cơ (OSP), Immersion bạc, thiếc, và mạ vàng cùng với hai pha chì hoặc chì Hot Air Solder Cấp (HASL).


Vật chất:

Một mặt vật chất PCB cơ sở trong giấy phenolic giấy đồng bảng lớp, nhựa epoxy đồng tấm nhiều lớp được ưu tiên.

Kết cấu:

Đầu tiên, các lá đồng để được khắc, vv Quy trình để có được một mạch cần thiết, một màng bảo vệ để được khoan để lộ pad tương ứng. Sau khi làm sạch và sau đó phương pháp để kết hợp hai cán. Sau đó, phần pad tiếp xúc mạ vàng hoặc bảo vệ thiếc.

Quy trình sản xuất:


Độc thân đồng bọc tấm - tẩy trống - phương pháp / màn hình chuyển giao in ấn hình ảnh quang - loại bỏ sự ăn mòn đã được in - sạch, khô - lỗ gia công - hình - giặt khô - in kháng sơn hàn - chữa bệnh - in dấu biểu tượng - chữa bệnh - khô khô làm sạch - thông lượng tráng trước - một sản phẩm hoàn


Ứng dụng

Đơn mặt PCB sử dụng nhiều nhất trong các đài phát thanh, máy sưởi ấm, kho lạnh, máy giặt và các sản phẩm thiết bị điện khác, cũng như các máy in, máy bán hàng tự động, đèn LED chiếu sáng, linh kiện điện tử, chẳng hạn như mạch máy tính thương mại

Máy in Single Side PCB Flexible Printed Circuit Board / FPC Printed Circuit

Printer Single Side PCB Flexible Printed Circuit Board / FPC Printed Circuit
Printer Single Side PCB Flexible Printed Circuit Board / FPC Printed Circuit Printer Single Side PCB Flexible Printed Circuit Board / FPC Printed Circuit

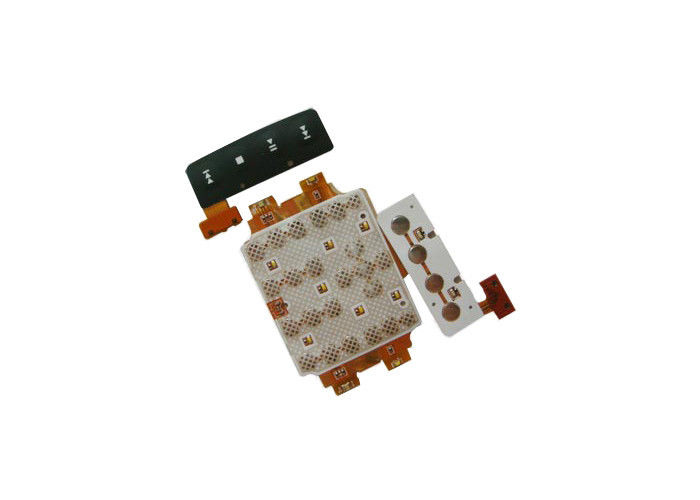

Hình ảnh lớn :  Máy in Single Side PCB Flexible Printed Circuit Board / FPC Printed Circuit

Thông tin chi tiết sản phẩm:

Place of Origin: China, Aisa
Hàng hiệu: agilecircuit
Chứng nhận: ISO9001,UL, RoHs, TS16949
Model Number: flexiblepcb4012

Thanh toán:

Minimum Order Quantity: 1pcs
Giá bán: Quote by Geber
Packaging Details: Hard Outter Carton
Delivery Time: 1 week - 2 weeks
Payment Terms: TT, West Union,Paypal, NET
Trade Terms: EX-WORK, DDO TO DOOR, FOC
Chi tiết sản phẩm
Làm nổi bật:

Flexible PCB

,

linh hoạt PCB Nhà sản xuất

Máy in Single Side PCB Flexible Printed Circuit Board / FPC Printed Circuit

Chi tiết Quik:

  1. Chì miễn phí bên đơn PCB linh hoạt
  2. Đồng RA, ED, 0.5oz, 1/3 oz, 1oz
  3. Cơ sở vật chất: 1/2 triệu, 1 triệu 2 triệu
  4. ISO9001: 2000, ISO14001: 2004, ISO / TS16949: 2002 đã được phê duyệt và UL cơ sở được chứng nhận
  5. Ứng dụng cho màn hình LCD


Mô tả:

Bảng PCB linh hoạt, cũng PCB Flex, mạch FPC in, được thiết kế như là một thay thế cho khai thác dây truyền thống. Nó thường được sử dụng như kết nối thay thế bo mạch in cứng nhắc nơi yêu cầu cao về tính linh hoạt, tiết kiệm không gian, hoặc sản xuất hạn chế hạn chế.

Lợi thế của linh hoạt PCB Ban:

  • PCB thiết kế linh hoạt và cách bố trí
  • , Tiết kiệm không gian linh hoạt
  • Lỗi hệ thống dây điện giảm
  • Tăng tính linh hoạt của kết nối so với kết nối cơ khí
  • Lắp đặt dễ dàng hơn và dịch vụ
  • Mật độ mạch cao hơn
  • Phạm vi nhiệt độ hoạt động mạnh mẽ hơn
  • Chất lượng tín hiệu mạnh
  • Cải thiện năng suất sản xuất và độ tin cậy
  • Cải thiện kiểm soát độ tin cậy và trở kháng
  • Giảm kích thước và trọng lượng
  • Nâng cao tính thẩm mỹ của sản phẩm hoàn chỉnh

Flexible PCB Spec .:

Agile mạch cung cấp dịch vụ sản xuất bo mạch PCB linh hoạt cũng như hội đồng quản trị PCB cứng nhắc để đáp ứng nhu cầu rộng khách hàng của chúng tôi. Chúng tôi sử dụng các quy trình sản xuất tiên tiến cho linh hoạt mạch in chế tạo trên đế polyimide để đảm bảo độ tin cậy cao của sản phẩm. Chúng tôi chuyên duy nhất và hai mặt mạch, cũng có một số nhiều lớp và cụm linh hoạt điện tử vi mạch, được sử dụng rộng rãi trong các thiết bị điện tử của khách hàng, thiết bị y tế, thiết bị truyền thông, thiết bị công nghiệp, và các thị trường hàng không vũ trụ. Dưới đây là sản xuất spec. PCB linh hoạt:

Layers số

1-6 lớp

Kết thúc Hội đồng dày

Min.:10x45mm Max.:250x1200mm

Sẵn Laminates liệu

PI, PET, FR4 + PI

Hoàn thành khoan dung độ dày đồng

± 0.01mm

Hoàn thành đường kính lỗ (Min).

0.1mm

Hoàn thành đường kính lỗ (Max)

0.6mm

Dung sai đường kính lỗ NPTH

0.025mm ±

PTH dung sai đường kính lỗ

0.050mm ±

Độ dày bằng đồng lá

12um, 18um, 35um, 70um

Circuit chiều rộng / khoảng cách (Min).

≥0.065mm (1 / 2oz) ≥0.05mm (1 / 3oz)

Surface loại hoàn thành

OSP, vàng mạ, Immersion vàng, thiếc mạ, Pb / Pbfree HASL

Vàng flash Ni / Au dày

Ni: 2.54-9um Au: 0.025-0.5um

Immersion Tín dày

0.7-1.2um

Độ dày mạ thiếc

3-15um

Khoan dung sai vị trí lỗ

± 0.05mm

Dung sai chiều đấm

± 0.05mm

Chứng chỉ

ROHS, UL, ISO9001

Lợi thế:

1. Chúng tôi xây dựng các mạch linh hoạt để các thông số kỹ thuật chính xác của khách hàng của chúng tôi

2- Kỹ sư của chúng tôi và nhân viên sản xuất với nhiều thập kỷ kinh nghiệm trong bảng mạch.

3. Chi phí cạnh tranh cũng như chất lượng cao.

4. Dịch vụ xuất sắc và giao hàng nhanh chóng

5. Kiểm soát ISO và UL chứng nhận và nghiêm ngặt về chất lượng theo tiêu chuẩn IPC.

Linh hoạt ứng dụng PCB board:

1) MP3, MP4, màn hình LCD và TV LCD, máy in, màn hình LCD

2) đọc quang học và thiết bị văn bản, Antenna Ban

3) Quay lại ánh sáng, bộ phim Disk, Antenna Ban

4) Lưu ý cuốn sách và máy ảnh kỹ thuật số, nhóm mô-đun máy ảnh

5) Thiết bị y tế, tự động Meter, máy in, điện thoại vỏ sò / điện thoại nắp gập

6) Oscilloscope / dao động, Multimeter, dụng cụ đo lường điện tử

7) CD, DVD, Organ điện tử, màn hình plasma Máy móc gia dụng
