Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Voltage: | DC12V | Chip Brand: | Epistar SMD5050 |
|---|---|---|---|
| Lumen: | 16-18lm per led | Power: | 14.4W/M |
| Warranty: | 3 years | CRI: | 90 |
| waterproof: | IP20 | LED QTY: | 60LEDS/M |
| Lifespan: | 50000h | Chứng nhận: | CE&RoHS&FCC |
| Làm nổi bật: | Flexibele LED dải ánh sáng,đèn led dải không thấm nước |
||

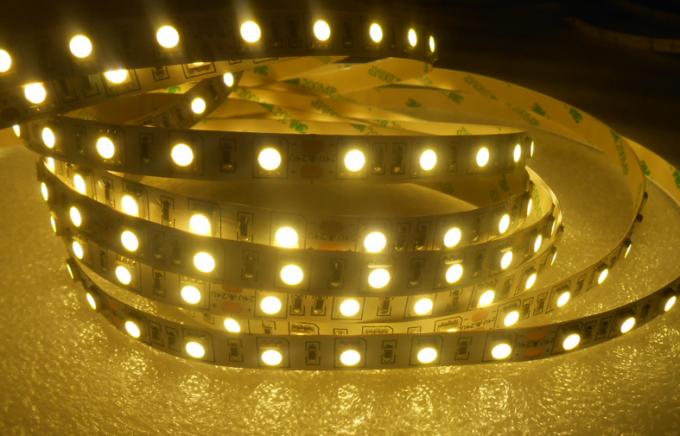

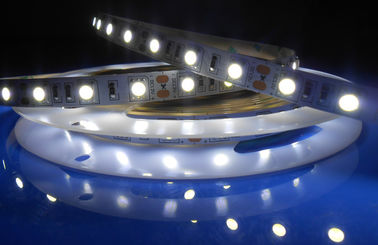

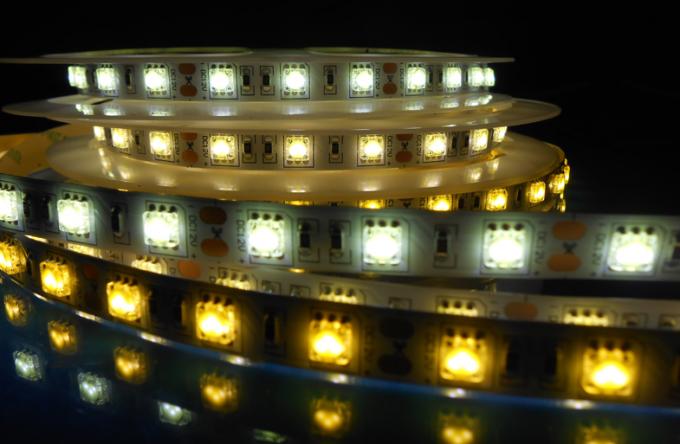

Ra90 SMD5050 Flexibele LED Strip Light với Double-sid PCB 2700k-7200k có sẵn 3 năm bảo hành
Sự miêu tả:
SMD 5050 LED dải RA> 90
60leds mỗi mét, 16-18LM / LED độ sáng siêu!
Bảng hai mặt đồng bọc, giỏi làm mát, tuổi thọ dài!
DC12V & DC24V sẵn, 3leds hoặc 6leds cutable,
Gặp CE & ROHS
bảo hành 3 năm
Các ứng dụng:
Sử dụng rộng rãi trong ánh sáng kiến trúc cho tán cây, hành lang, cửa sổ, cổng vòm, đèn nền chiếu sáng cạnh cho các biển báo, đèn DIY để sử dụng nhà, đường dẫn và đường viền đánh dấu, đèn trang trí cho ngày lễ, sự kiện, chương trình triển lãm, Che ánh sáng và do đó trên.
Thông số kỹ thuật:
Tech ngày | ||
Mô hình | RM-F5050IP20-60P | |
LED Số lượng | 60leds / m | |
Loại LED | 5050smd | |
đèn LED | 14 0,4 W / M | |
LED màu | WW / NW / CW | |
Điện áp đầu vào | DC12V | |
Ra | > 90 | |
Hiệu quả năng lượng | > 85% | |
Hiệu quả Luminous | 6lm ~ 8lmLM / LED | |
Nhiệt độ màu | WW | 2700-3200K |
NW | 4000-4500K | |
CW | 6000-6500K | |
đèn hiệu quả | > 85% | |
chùm tia góc | 120 ° | |
Nhiệt độ làm việc | -40 ℃ ~ + 55 ℃ | |
nhiệt độ bảo quản | -25 ℃ ~ + 65 ℃ (25 ℃ tốt nhất) | |
Tuổi thọ | > 50000hrs | |
Chứng nhận | CE, RoHS, FCC | |
IP Lớp | IP20 | |
Màu nhà ở | WW / NW / CW | |
Khối lượng tịnh | 0.2kgs | |
Chiều hướng | 1000 * 10 * 0.2mm (với 3M dính vào lưng của nó) | |
gói | 5m / cuộn trong mỗi túi chống tĩnh điện | |
