Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Làm nổi bật: | khối thiết bị đầu cuối kết nối pcb,pcb gắn kết khối thiết bị đầu cuối |
||
|---|---|---|---|

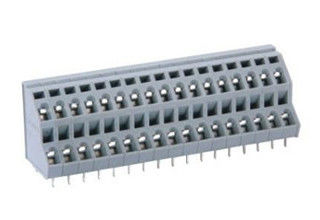

Đôi deck PCB Terminal Block Đối SP35 tiêu chuẩn đường sắt 10,0 / 10.16mm Pitch
chi tiết nhanh
Deck đôi PCB ga Strip (2 Solder Pins trong Line)
Pitch 10.0 / 10.16mm
Dây Dải 0.08-2.5mm 2 / 28-12AWG
Loại góc nhập cảnh
Để No.:257402(Gray)
Màu khác: 257402/002 (Orange)
◆ Sử dụng công nghệ SUPU xuân clipping, có lợi thế về độ tin cậy, khả năng chống sốc, bảo dưỡng miễn phí, vv
◆ Vận hành dễ dàng, chỉ cần một trình điều khiển vít.
◆ In thẻ đánh dấu theo yêu cầu của khách hàng.
◆ đặt trên đường sắt tiêu chuẩn SP35 (thép hoặc nhôm).
Thông số kỹ thuật:
Bài báo: | Deck đôi PCB ga Strip (2 Solder Pins trong Line) | |||
Sân cỏ: | 10.0 / 10.16mm | |||
Ba Lan sẵn: | 2-24 | |||
Dải dây (MM 2 / AWG) | 0.08-2.5mm 2 / 28-12AWG | |||
IEC | UL | CSA | ||
Điện áp định mức: | 250 / 500V | 300V | 300V | |
Đánh giá hiện tại: | 12A | 10A | 10A | |
Kích thước (mm / in): | 21 / 30.5 / 10.0mm | |||
Chiều dài Strip (mm / in): | 8-9mm / 0.33 trong | |||
Dây điện: | Áp dụng cho bất kỳ loại dây | |||
Kết nối cách: | mùa xuân-clipping | |||
Loại mục: | Angled nhập cảnh | |||
Điện áp cao điểm: | 4kV | |||
Cân nặng: | g | |||
Ô nhiễm Mức độ nghiêm trọng: | 3 | |||
UL94 Vật liệu cách điện: | V 0 hay V 2 | |||
Vật liệu cách nhiệt: | PA66 | |||
Màu: | Màu xám / cam / xanh / xanh | |||
Đóng gói: | 100pcs | |||
Tập tin đính kèm:
| Tập tin đính kèm | Tên | Đặt hàng NO. |
| 22 | 222 | 22 |
