Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Làm nổi bật: | pcb lắp ráp điện tử,PCBA sản xuất |
||
|---|---|---|---|

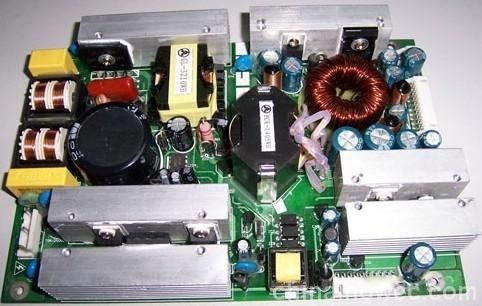

Custom Xuất GPS Dịch vụ Hội PCB, Double Sided PCB 6 lớp
Thông số kỹ thuật
1. Các hội thảo tiêu chuẩn cao cho SMT, DIP, và Lắp ráp đảm bảo khả năng chế biến mạnh mẽ của chúng tôi.
2. Kinh nghiệm phong phú và khả năng mạnh mẽ trong tìm nguồn cung ứng nguyên liệu, sản xuất, thử nghiệm và quản lý chất lượng.
3. Các sản phẩm thuộc các lĩnh vực như điện, thiết bị truyền thông, hệ thống điều khiển từ xa, DVD xe hơi,
Định vị GPS và các sản phẩm điện tử tiêu dùng vv
Khả năng và dịch vụ PCB:
1. Single-sided, hai mặt và nhiều lớp PCB (lên đến 30 lớp)
2. Linh hoạt PCB (lên đến 10 lớp)
3. Rigid-flex PCB (lên đến 8 lớp)
4. CEM-1, CEM-3 FR-4, FR-4 Vật liệu cao TG, Polyimide, nhôm.
5. HAL, HAL không chì, chìm vàng / bạc / thiếc, vàng cứng, xử lý bề mặt OSP.
6. Các bo mạch in được tuân thủ 94V0 và tuân thủ tiêu chuẩn PCB quốc tế của Class 2 của IPC610.
7. Các số lượng dao động từ nguyên mẫu đến khối lượng sản xuất.
8. Thử nghiệm 100% E
PCB hội dịch vụ:
Hội SMT
Tự động Pick & Place
Vị trí của các Hợp phần nhỏ như 0201
Fine Pitch QEP - BGA
Kiểm tra quang học tự động
Lắp qua lỗ
Wave Soldering
Lắp ráp và hàn
Tìm nguồn nguyên liệu
Lập trình trước IC / Đốt trực tuyến
Kiểm tra chức năng theo yêu cầu
Thử nghiệm lão hoá cho bảng LED và bảng điện
Hoàn thành lắp ráp đơn vị (bao gồm cả nhựa, hộp kim loại, cuộn dây, lắp ráp cáp vv)
Thiết kế bao bì
Lớp phủ phù hợp
Cả hai lớp sơn lót và sơn phun thẳng đứng đều có sẵn. Bảo vệ lớp điện môi không dẫn điện
áp dụng vào bảng mạch in để bảo vệ bộ phận lắp ráp điện tử khỏi bị hư hỏng do
ô nhiễm muối, độ ẩm, nấm, bụi và sự ăn mòn do môi trường khắc nghiệt hoặc khắc nghiệt.
Khi tráng, nó có thể nhìn thấy rõ ràng như là một vật liệu rõ ràng và sáng bóng.
Hoàn thành xây dựng hộp
Hoàn thiện các giải pháp "Box Build" bao gồm quản lý vật liệu của tất cả các linh kiện, linh kiện cơ điện,
nhựa, vỏ bọc và vật liệu in và bao bì
Phương pháp kiểm tra
Thử nghiệm AOI
Kiểm tra dán hàn
Kiểm tra các thành phần xuống đến 0201 "
Kiểm tra các thành phần bị mất, bù đắp, các phần không chính xác, cực
Kiểm tra X-Ray
X-Ray cung cấp kiểm tra độ phân giải cao về:
· BGA
Bare board
Kiểm tra trong mạch
Thử nghiệm trong mạch thường được sử dụng kết hợp với AOI giảm thiểu các khiếm khuyết chức năng do
vấn đề thành phần.
· Kiểm tra sức mạnh
· Kiểm tra Chức năng Nâng cao
Lập trình thiết bị Flash
·Thử nghiệm chức năng
