Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Làm nổi bật: | hai mặt bảng mạch,thiết kế bảng mạch in |
||
|---|---|---|---|

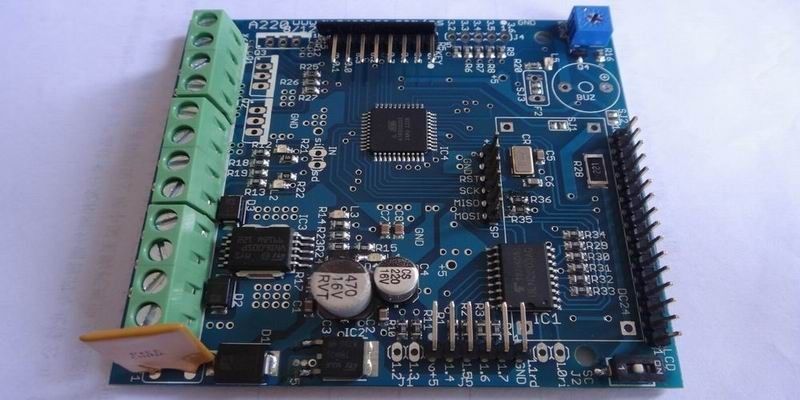

LED / LCD TV Double Sided PCB board chính phổ Qua lỗ
Thông số kỹ thuật
1, Không MOQ;Chào mừng bạn đến Rigao Điện tử .CO., Ltd.
- Sản xuất Hợp đồng
- Dịch vụ kỹ thuật
- PCB Thiết kế & hội và dịch vụ sao chép
- Prototyping
- Linh kiện mua
- Dây cáp và dây Assemblies
- Nhựa và Khuôn mẫu
- Nhanh chóng quay lại
1. Double-Sided liệu FR4 1 oz đồng pcb hội đồng quản trị
2. Mặt nạ hàn xanh, Immersion vàng
3. với giá cả cạnh tranh
Thông số kỹ thuật Khả năng
Yêu cầu vật liệu:
| Kích thước | Kích Max.Finshed | 20.9 "x24.4" (530mm x 620mm) |
| Ban dày | Tiêu chuẩn | 0.004 "to0.16" ± 10% (0.1mmto4.0mm ± 10%) |
| Min. | Đơn / đôi mặt: 0,008 "± 0.004" (0.2mm ± 0.1mm) | |
| 4 lớp: 0.01 "± 0.008" (0.4mm ± 0.1mm) | ||
| 8 lớp: 0.01 "± 0.008" (0.4mm ± 0.1mm) | ||
| Bow và xoắn | <7/1000 | |
| đồng trọng lượng | Outer Củ cân | 0.5oz ~ 3.0oz |
| Nội Cu ánh | 0.5oz ~ 3.0oz | |
| Vật liệu laminate | FR-4, FR-1,, FR-2, CEM-1, CEM-3 | |
Yêu cầu quá trình:
| Mặt nạ Hàn | Màu | màu xanh lá cây, ánh sáng màu xanh lá cây, trắng, đen, nâu đậm, vàng, đỏ, xanh dương |
| Min. hàn giải phóng mặt bằng mặt nạ | 0.003 "(0.07mm) | |
| bề dầy | 0,0005 "-0,0007" (0.012mm-0.017mm) | |
| màn tơ | Màu | Trắng, đen, vàng, đỏ, xanh dương, xanh lá cây |
| Min. Kích thước | 0.006 "(0.15mm) | |
| Kết thúc bề mặt | HASL, HASL pb miễn phí, ngâm vàng, ngâm bạc, ngâm thiếc, OSP (ENTEK), S / G mạ, ENEPIG, G / F mạ, carbon | |
Quản lý chất lượng:
| thử nghiệm điện | Bay Probe Tester | Y |
| Trở kháng kiểm soát | Lòng khoan dung | ± 10% |
| Trở kháng thử | Tektronix TDS8200 | |
| định tuyến | End Mills thử nghiệm | ± 0.006 "(0.15mm) |
| Nhẫn CNC | ± 0.004 "(0.1mm) | |
| V-Cắt Depth V-cut | FR-4 (1/3 + -0.1mm); FR-1, FR-2, CEM-1, CEM-3 (1/2 + -0.1mm) | |
| V-cắt góc V-CUT | 15 °, 18 °, 30 ° | |
| V-CUT | dòng, lỗ, hình chữ V |
Năng lực sản xuất cho Ban PCB
1). Loại vật liệu: CEM-3, FR-4, FR-4-TG170 / TG180, Halogen miễn phí, Rogers, Arlon, Taconic, Isola, PTFE, Bergquist
2). Xử lý bề mặt: HASL, HASL chì, HAL, Flash vàng, ngâm vàng, OSP, Gold Finger
Palting, Selective mạ dày vàng, ngâm bạc, ngâm thiếc, mực carbon, mặt nạ peelable
3). Mặt nạ hàn màu sắc: Xanh / MATT Green / Blue / Yello / White / Black / Red
4). Ban Kích thước: 650mm * 1000mm
5). Ban Layer: 1L-26L
6). Ban độ dày: 0.2mm đến 6.0mm
7). Độ dày đồng hoàn thành: 0,5 OZ đến 6 OZ
số 8). Min. kích thước khoan lỗ: 3 triệu (0.075mm)
9). Min. Chiều rộng Line / Khoảng cách dòng: 3 triệu / 3 triệu
10). Độ dày đồng trong lỗ:> 20um
11). Ban khoan dung độ dày: ± 10%
12). Outline khoan dung: Routing: ± 0.1mm, Đột: ± 0.1mm
13). Khả năng chịu lỗ: PTH: ± 0.076mm, NPTH: ± 0.05mm
14). khoan dung kiểm soát trở kháng: ± 10%
15). Warp và Twist: <0,75%
16). Thử nghiệm bởi: Flying-Probe Tester, Lịch thi đấu thử nghiệm, Visual Inspection
17). Yêu cầu đặc biệt: Buried và mù vias, kiểm soát trở kháng, dày Củ PCB, chọn lọc mạ vàng 30 microinch
18). Profiling: Đột, Routing, V-CUT, tạo góc xiên
19). Giấy chứng nhận: UL, ISO 9001, ISO14001, ROHS
20). Chúng tôi có một hệ thống quản lý chất lượng âm thanh, Đảm bảo chất lượng của tất cả các sản phẩm
Sản xuất chính xác cao
Nguyên tắc của chúng tôi là đơn giản, "Đạo luật bằng trái tim, Làm cho tốt nhất."
Sức mạnh của chúng tôi là khác biệt, "Nhiều năm kinh nghiệm trong lĩnh vực PCB và PCBA"
Mục tiêu của chúng tôi là đạt được, "Để được các nhà cung cấp đáng tin cậy nhất của PCB và PCBA."
Định hướng của chúng tôi là rõ ràng, "Tập trung vào các nguyên mẫu và thấp để kinh doanh khối lượng trung bình
