Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Làm nổi bật: | pcb dẫn ban,đơn lớp pcb |
||
|---|---|---|---|

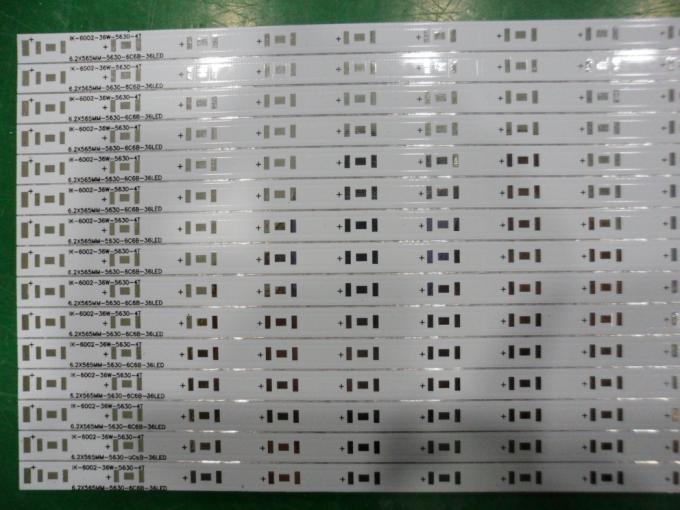

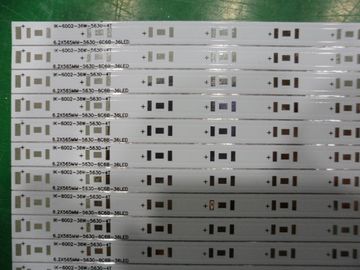

Cứng nhắc High Power LED ban Ban nhôm PCB cơ sở đơn bên / đôi PCB Sided
Sản xuất PCB chuyên nghiệp
Vật liệu cơ bản: Nhôm
Lớp: 1 lớp
Ban Độ dày: 1.0mm / 1.2mm / 1.5mm / 2.0mm / 3.0mm
Ban Kích thước: Đường kính 30mm, 45mm, 50mm, 55mm, 60mm, 65mm (nó có thể được tùy chỉnh)
lớp đồng: 1oz / 2oz / 3oz
Hàn Mask: White / Black / Blue / Red
In lụa: Đen
Bề mặt kết thúc: LF HAL / HAL / OSP / vàng ngâm / Bạc mạ
Phác thảo sơ: định tuyến CNC / V-Cut / Đột
Tất cả các thông số có thể được tùy chỉnh!
Tại sao là chúng tôi?
Phẩm chất
UL của chúng tôi (E465880) / tiêu chuẩn RoHS đảm bảo chất lượng lắp ráp từ đầu đến cuối. Cho dù đó là một sản phẩm tùy chỉnh đơn giản hoặc phức tạp một số lượng sản xuất chìa khóa trao tay, JHD PCB sẽ tuân thủ các tiêu chuẩn chất lượng cao nhất.
có khả năng
JHD PCB cung cấp mới nhất trong khả năng lắp ráp và trình độ bảo hiểm chất lượng được xây dựng vào mỗi sản phẩm chúng tôi sản xuất.
Kinh nghiệm
Khi nói đến việc xây dựng của bạn, bạn muốn có một đối tác mà bạn có thể phụ thuộc vào. đội ngũ quản lý của chúng tôi có hơn 8years của kiến thức ngành công nghiệp kết hợp. đội ngũ kỹ thuật của chúng tôi đã có hơn 5 năm kinh nghiệm.
Bảo vệ quyền lợi của bạn
Bảo vệ tài sản trí tuệ của bạn là một công việc! Đội ngũ chuyên gia được đào tạo tất cả đều làm việc theo hợp đồng bảo mật nghiêm ngặt và điều trị các tài liệu quan trọng của bạn như họ sẽ chính họ.
Mềm dẻo
JHD PCB tự hào mình vào khả năng của chúng tôi để các chương trình thiết kế riêng tùy chỉnh xung quanh nhu cầu của khách hàng. JHD PCB cần có thời gian để lắng nghe nhu cầu kinh doanh độc đáo của bạn và sau đó đặt ra để vượt qua chúng.
Thời gian Chì
Mẫu: 3-4 ngày
Sản xuất hàng loạt: 7-15 ngày (phụ thuộc vào số lượng)
Điều khoản thanh toán
T / T, Western Union

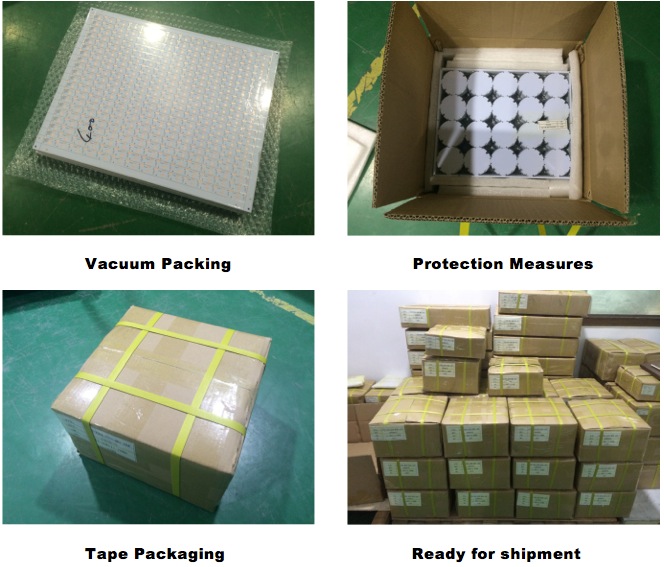

Bao bì và lô hàng
gói hút chân không trong thùng carton
Khả năng nhà máy
Mục | năng lực sản xuất |
xử lý bề mặt | OSP |
PCB lớp Loại | Một mặt, cú Double |
Max. Công tác Chỉnh Kích | 1500mm * 600mm |
Min. Công tác Chỉnh Kích | 4mm x 4mm |
AL Substrate dày | 0.3mm-4mm |
Min. chiều rộng conductor | 0.15mm |
Min. khoảng cách giữa các dây dẫn | 0.15mm |
Min. kích thước lỗ khoan | 0.2mm |
Tấm Dung sai độ dày | ± 0.1mm |
Nhẫn Chỉnh xong | ± 0.1mm |
V-CUT Alignment | ± 0.1mm |
Lỗ Dia Nhẫn | ± 0.05mm |
Lỗ khoan dung Chức vụ | 0.076mm ± |
Hoàn đồng dày | 35um-105um (1oz-6oz) |
Khắc Dưới Cut | > / = 2.0 |
PTH & Panel mạ đồng nhất | > 90% |
Eing / Flash vàng dày | 1-5u '' |
Hàn Độ dày Mask | 15um-35um |
Min. Cầu Hàn Mask | 0.076mm (3 triệu) |
Silk Screen | Trắng / Đen (phụ thuộc vào yêu cầu của bạn) |
Dẫn nhiệt | 1.0 ~ 20W / MK |
chịu được áp | AC 2000V, DC 1500 ~ 4000V |

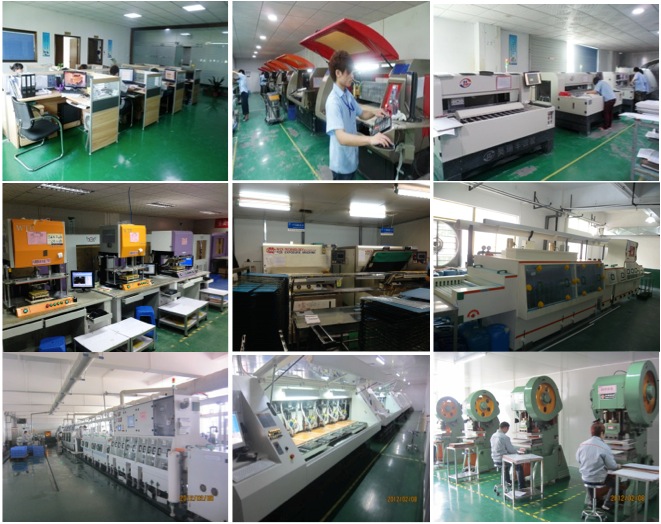

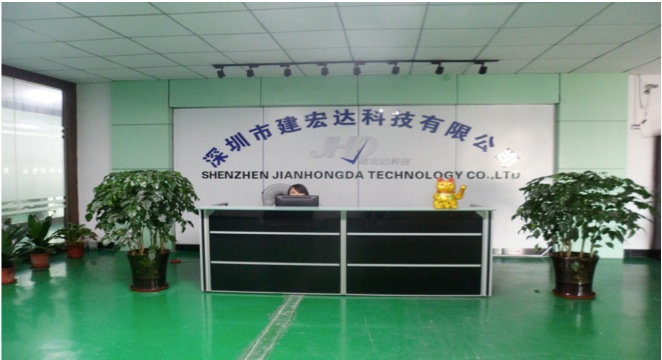

Tổng quan về PCB Công ty JHD
JHD PCB trong các hội chợ chuyên nghiệp chiếu sáng
mua Lời khuyên
a. Nếu bạn muốn mua PCB của chúng tôi, bạn nên cung cấp một file Gerber chính thức hoặc file * .pcb hoặc một cái gì đó như thế.
b. Nếu bạn muốn mua hàng bởi số lượng lớn, xin hỏi Mr.Hank.
c. Nếu bạn muốn mua PCBA, bạn nên cung cấp cho các tập tin Gerber, * .pcb tập tin, danh sách HĐQT vv
d. Nếu bạn muốn sao chép một số hội đồng PCB exsited cho bạn, trước tiên hãy cung cấp hình ảnh rất rõ ràng, sau đó nếu bạn hài lòng với báo giá ước tính của chúng tôi, sau đó gửi cho chúng tôi những điều thực sự, vì vậy chúng tôi có thể sao chép nó cho bạn.
e. Nếu không có ở trên có thể giúp bạn, xin vui lòng liên hệ với chúng tôi trực tiếp bằng Skype, QQ hoặc Email. Chúng tôi rất vui mừng để trả lời các câu hỏi mà bạn hỏi, sự hài lòng của bạn là điểm đến cuối cùng của chúng tôi.
JHD PCB muốn là đối tác tin cậy của bạn trong tương lai gần!
