Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Điểm nổi bật: | bảng mạch tùy chỉnh thực hiện,hai mặt bảng mạch in |
---|

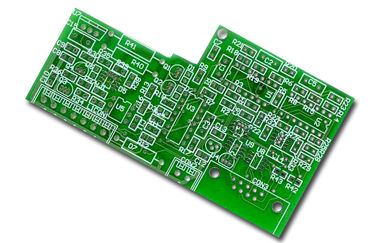

FR4 hai mặt bảng mạch PCB Prototype HASL kết thúc, 1oz đồng
> Thương hiệu: Đông PCB
> Chất liệu: FR4
> Layer Count: 2 lớp
> Ban Độ dày: 1,6 mm
> Đồng Độ dày: 1oz
> Surface Kết thúc: HASL
> Hàn Mask: Green (top & bot)
> In lụa: màn hình trắng (top & bot)
> Min khoan / pad: 0.3mm / 0.5mm
> Khác:
> Chứng nhận: UL, RoHS, ISO9001,
ISO14001, TS16949
Thấp chi phí PCB
> Các chi phí gia công được tính một lần duy nhất, khi đặt hàng lặp lại, nó là miễn phí!
> Tất cả các mặt nạ hàn bao gồm trắng, vàng, đỏ, vv là miễn phí!
> HASL (chì miễn phí) Surface Kết thúc là miễn phí!
> E-thử nghiệm là miễn phí!
> Hỗ trợ kỹ thuật miễn phí> file Gerber của dán mặt nạ (Stencil) là miễn phí!
> Giá cả cạnh tranh cao khi khối lượng PCB sản xuất sắp tới!
> Tỷ lệ chiết khấu tốt hơn từ DHL có thể tiết kiệm chi phí vận chuyển nhiều hơn nữa!
> PCB sản phẩm chất lượng cao để mang lại tiết kiệm chi phí thực tế và ý nghĩa!
Bây giờ là thời gian để tìm hiểu.
Bây giờ có được bảng PCB tốt nhất và Giá từ Đông PCB.
> Nguyên mẫu PCB xây dựng, giảm chi phí tạo mẫu của bạn với báo giá của chúng ta.
> Sẵn sàng để sản xuất, không chi phí lặp lại dụng cụ.
> Thời gian dẫn nhanh hơn, dịch vụ tốt nhất.
> Trích bây giờ, có được giá rẻ hơn
Nhiệm vụ của chúng ta
> Làm tốt nhất và đáng tin cậy nhất Công ty Sản xuất PCB.
> Giá cả cạnh tranh cao với các sản phẩm chất lượng cao PCB.
> Giữ tất cả các chi phí để chuẩn tối thiểu và lợi ích tối đa cho khách hàng của chúng tôi "!
> Hãy là Trung Quốc của bạn PCB Nhà cung cấp, Trung Quốc Hãy FRIEND của bạn.
