Giới thiệu
Hai mặt phương tiện bảng mạch có một đồng hai mặt, và lỗ kim, đó là đồng hai mặt, và đồng đều lỗ bên trong
Cả hai bên có hai bảng hệ thống dây điện, nhưng để sử dụng các dây trên cả hai bên. Cả hai bên đều phải ở trong phòng với kết nối điện thích hợp. "Cầu" giữa mạch gọi là vias này. Hướng dẫn lỗ trên PCB, kim loại điền hoặc tráng bằng các lỗ, có thể được kết nối với các dây dẫn của cả hai bên. Bởi vì khu vực kép phẳng lớn gấp đôi so với bảng điều khiển đơn, đôi bảng điều khiển để giải quyết các dây đơn bảng điều khiển loạng choạng vì khó khăn (có thể được chuyển sang phía bên kia của lỗ), nó là phù hợp hơn để sử dụng trong nhiều phức tạp hơn so với đơn -panel mạch.
Ưu điểm
So với single-board: dây thuận tiện, đơn giản, hệ thống dây điện nhiều lao động nhỏ hơn, chiều dài đường ngắn hơn.
Board mạch kép Thiết kế bước
1. Chuẩn bị sơ đồ mạch
2. Tạo một file mới và nạp thư viện PCB thành phần gói
3, kế hoạch ban
4, vào bảng mạng và các thành phần
5, các thành phần bố trí tự động
6, điều chỉnh bố trí
7, phân tích mật độ mạng lưới
8 quy tắc dây thiết
9, định tuyến tự động
10, tự điều chỉnh các hệ thống dây điện
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Làm nổi bật: | nhanh chóng chuyển pcb mẫu,tuỳ chỉnh làm mạch |
||
|---|---|---|---|

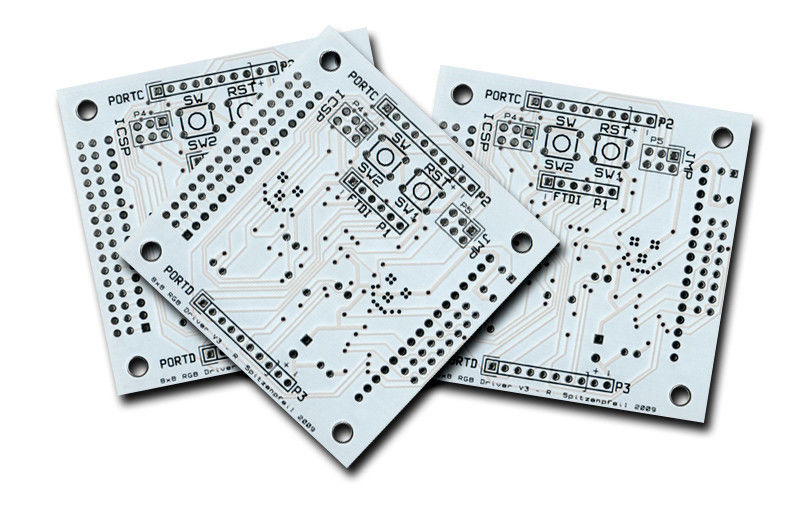

Tăng gấp đôi khối lượng thấp mặt PCB mẫu, PCB Board Prototyping, Bo mạch PCB
Chủ thương hiệu: East PCB
> Tài liệu: FR4
> Lớp Count: 2 lớp
> Độ dày ban: 1,6 mm
> Đồng độ dày: 1OZ
> Kết thúc bề mặt: Ngâm vàng
> Mặt nạ hàn: Trắng (top & bot)
> Silkscreen: Màn hình màu đen (top & bot)
> Min khoan/pad: 0,3 mm/0,5 mm
> Khác:
> Chứng nhận: UL, RoHS, ISO9001,
ISO14001, TS16949
Chi phí thấp PCB
> Chi phí dụng cụ được trả một lần, khi lặp lại đặt hàng, nó là miễn phí!
> Tất cả mặt nạ hàn bao gồm trắng, vàng, đỏ vv là miễn phí!
> HASL (chì Việt) bề mặt kết thúc là miễn phí!
> E thử nghiệm là miễn phí!
> Kỹ thuật hỗ trợ là miễn phí! > Gerber file của mặt nạ dán (Stencil) là miễn phí!
> Giá cả cạnh tranh cao một lần khối lượng PCB sản xuất sắp tới!
> Tỷ lệ giảm giá tốt hơn từ DHL có thể tiết kiệm thêm chi phí vận chuyển!
> PCB cao chất lượng sản phẩm để mang về thực tế và đáng kể chi phí tiết kiệm!
Bây giờ là thời gian để tìm hiểu.
Bây giờ nhận được tốt nhất PCB hội đồng và giá từ đông PCB.
> PCB mẫu thử nghiệm xây dựng, giảm chi phí của bạn prototyping với chúng tôi báo giá tuyệt vời.
> Đã sẵn sàng để sản xuất, không lặp lại dụng cụ chi phí.
> Nhanh hơn dẫn thời gian tốt nhất dịch vụ tư vấn.
> Báo bây giờ, có giá rẻ hơn nhiều
Làm thế nào để có được PCB từ EastPCB:
PCB chế tạo là một quá trình lâu dài và phức tạp. East PCB làm cho nó dễ dàng như vậy:
1, điền vào dòng hoặc Email, kèm theo file thiết kế của bạn (tập tin Gerber, khoan và readme các tập tin trong một định dạng zip) và yêu cầu báo giá của bạn.
2, trong vòng 8 giờ, bạn sẽ nhận được các báo giá chi tiết và chính xác thông tin PCB và PCB giá. Nếu bạn là thú vị với các báo giá, bạn có thể gửi đơn đặt hàng hoặc Email cho chúng tôi biết.
3, chúng tôi sẽ xem xét thiết kế của bạn tập tin và bắt đầu công việc của bạn một khi nhận được thanh toán của bạn.
sau đó, tất cả bạn cần làm là chờ đợi cho những người phân phối chuông cửa của bạn.
4, bạn có thể thanh toán bằng PayPal, Master, Visa hoặc Western Union.
Xin vui lòng thanh toán qua ngân hàng nếu bạn đi vào giữa hoặc lớn trật tự.
5, DHL, FeDex, UPS, TNT là vận chuyển đối tác của chúng tôi, thường chỉ 1-2 ngày đến Mỹ, Canada, Australia, 2-3 ngày cho nước Pháp, Anh, ý vv Europe nước.
