Giới thiệu
Flex bo mạch in cứng nhắc là những bảng sử dụng một sự kết hợp của công nghệ ban linh hoạt và cứng nhắc trong một ứng dụng. Hầu hết các bo mạch flex cứng nhắc bao gồm nhiều lớp chất nền mạch linh hoạt gắn liền với một hoặc cứng nhắc hơn bảng bên ngoài và / hoặc nội bộ, tùy thuộc vào thiết kế của ứng dụng. Các chất nền linh hoạt được thiết kế để được trong một nhà nước liên tục flex và thường được hình thành vào những đường cong uốn cong trong sản xuất, lắp đặt.
Thiết kế flex cứng có nhiều thách thức hơn so với thiết kế của một môi trường ban cứng điển hình, các bo mạch này được thiết kế trong một không gian 3D, mà còn cung cấp hiệu quả không gian lớn hơn. Bởi có thể để thiết kế ba chiều thiết kế flex cứng nhắc có thể xoay, gập và cuộn các chất nền ban linh hoạt để đạt được hình dạng mong muốn của họ cho gói ứng dụng cuối cùng của.
Các loại vật liệu
FR-4, CEM-1, CEM-3, IMS, cao TG, tần số cao, Halogen miễn phí, cơ sở nhôm, cơ sở cốt lõi kim loại
xử lý bề mặt
HASL (LF), Flash vàng, ENIG, OSP (Chì tương thích miễn phí), mực Carbon,
Peelable S / M, Immersion Ag / Tin, vàng ngón tay mạ, ngón tay ENIG + Vàng
Quy trình sản xuất
Cho dù sản xuất một mẫu thử nghiệm hoặc sản xuất flex cứng nhắc số lượng đòi hỏi quy mô lớn cứng nhắc flex PCB chế tạo và lắp ráp PCB, công nghệ này được chứng minh tốt và đáng tin cậy. Phần PCB flex là đặc biệt tốt trong việc khắc phục không gian và trọng lượng các vấn đề với độ không gian tự do.
Xem xét cẩn thận các giải pháp linh động cứng nhắc và đánh giá thích hợp của các tùy chọn có sẵn ở giai đoạn sớm trong giai đoạn thiết kế PCB flex cứng nhắc sẽ trở lại lợi ích đáng kể. Điều quan trọng là sự cứng nhắc flex PCB fabricator tham gia sớm trong quá trình thiết kế để đảm bảo thiết kế và phần fab đều phối hợp và để giải thích cho các biến thể sản phẩm cuối cùng.
Các giai đoạn sản xuất flex cứng nhắc cũng là phức tạp và mất nhiều hơn so với chế tạo tàu cứng nhắc thời gian hơn. Tất cả các thành phần linh hoạt của các hội đồng flex cứng nhắc có các quy trình xử lý, khắc và hàn hoàn toàn khác so với bảng FR4 cứng nhắc.
Ứng dụng
LED, viễn thông, ứng dụng máy tính, ánh sáng, máy chơi game, điều khiển công nghiệp, năng lượng, ô tô và cao cấp thiết bị điện tử tiêu dùng, ect.a
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|

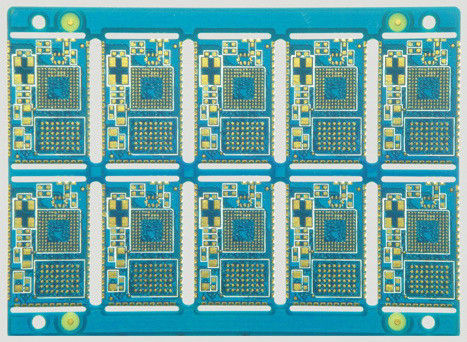

| Số Trong Layers: | 4-Layer | Cơ sở vật chất: | FR4 |
|---|---|---|---|
| Độ dày đồng: | 1oz | Ban chiều dày: | 2.0mm |
| Kích thước lỗ tối thiểu: | 0.2mm | Độ rộng nét tối thiểu: | 0,3 mm |
| Tối thiểu Line Spacing: | 0,3 mm | Bề mặt hoàn thiện: | RoHS tuân thủ, HASL, hướng dẫn miễn phí |
| Lớp: | duy nhất, 2-28layer | ||
| Làm nổi bật: | cứng nhắc bảng mạch in,điện tử bảng mạch |
||
- Sản xuất Hợp đồng
- Dịch vụ kỹ thuật
- PCB Thiết kế & hội
- Thiết kế sản phẩm
- Prototyping
- Dây cáp và dây Assemblies
- Nhựa và Khuôn mẫu
Đặc điểm kỹ thuật của 1.Detailed Sản xuất PCB
| 1 | lớp | 1-30 lớp |
| 2 | Vật chất | FR-4, CEM-1, CEM-3, Hight TG, FR4 Halogen miễn phí, FR-1, FR-2, nhôm |
| 3 | Ban dày | 0.2mm-7mm |
| 4 | Phía ban Max.finished | 500mm * 500mm |
| 5 | Kích thước lỗ Min.drilled | 0.25mm |
| 6 | chiều rộng Min.line | 0.075mm (3 triệu) |
| 7 | Min.line spaceing | 0.075mm (3 triệu) |
| số 8 | Bề mặt hoàn thiện / điều trị | Hals / Hals chì, hóa chất thiếc, hóa vàng, Immersion Inmersion vàng bạc / vàng, Osp, vàng mạ |
| 9 | độ dày đồng | 0.5-4.0oz |
| 10 | Mặt nạ hàn màu | xanh / đen / trắng / đỏ / xanh / vàng |
| 11 | đóng gói bên trong | Chân không đóng gói, túi nhựa |
| 12 | Bao bì ngoài | Bao bì carton chuẩn |
| 13 | khả năng chịu lỗ | PTH: ± 0,076, NTPH: ± 0.05 |
| 14 | Chứng chỉ | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | profiling Đột | Routing, V-CUT, tạo góc xiên |
| 16 | Dịch vụ lắp ráp | Cung cấp dịch vụ OEM cho tất cả các loại lắp ráp bảng mạch in |
Điều khoản 2.Detailed cho PCB hội
Yêu cầu kỹ thuật:
1) chuyên nghiệp Công nghệ hàn bề mặt gắn kết và thông qua lỗ
2) kích thước khác nhau như 1206,0805,0603 thành phần công nghệ SMT
3) ICT (Trong Circuit Test), FCT Circuit Test) công nghệ (chức năng.
4) PCB hội Với UL, CE, FCC, RoHS phê duyệt
5) công nghệ khí Nitơ reflow hàn cho SMT.
6) Tiêu chuẩn cao SMT & Line hội Hàn
7) khả năng mật độ cao bảng kết nối công nghệ vị trí.
Trích dẫn yêu cầu:
1) tập tin Gerber và danh sách Bom
2) Xóa bức ảnh của PCBA hoặc mẫu PCBA cho chúng tôi
3) Phương pháp thử cho PCBA
