Giới thiệu
Flex bo mạch in cứng nhắc là những bảng sử dụng một sự kết hợp của công nghệ ban linh hoạt và cứng nhắc trong một ứng dụng. Hầu hết các bo mạch flex cứng nhắc bao gồm nhiều lớp chất nền mạch linh hoạt gắn liền với một hoặc cứng nhắc hơn bảng bên ngoài và / hoặc nội bộ, tùy thuộc vào thiết kế của ứng dụng. Các chất nền linh hoạt được thiết kế để được trong một nhà nước liên tục flex và thường được hình thành vào những đường cong uốn cong trong sản xuất, lắp đặt.
Thiết kế flex cứng có nhiều thách thức hơn so với thiết kế của một môi trường ban cứng điển hình, các bo mạch này được thiết kế trong một không gian 3D, mà còn cung cấp hiệu quả không gian lớn hơn. Bởi có thể để thiết kế ba chiều thiết kế flex cứng nhắc có thể xoay, gập và cuộn các chất nền ban linh hoạt để đạt được hình dạng mong muốn của họ cho gói ứng dụng cuối cùng của.
Các loại vật liệu
FR-4, CEM-1, CEM-3, IMS, cao TG, tần số cao, Halogen miễn phí, cơ sở nhôm, cơ sở cốt lõi kim loại
xử lý bề mặt
HASL (LF), Flash vàng, ENIG, OSP (Chì tương thích miễn phí), mực Carbon,
Peelable S / M, Immersion Ag / Tin, vàng ngón tay mạ, ngón tay ENIG + Vàng
Quy trình sản xuất
Cho dù sản xuất một mẫu thử nghiệm hoặc sản xuất flex cứng nhắc số lượng đòi hỏi quy mô lớn cứng nhắc flex PCB chế tạo và lắp ráp PCB, công nghệ này được chứng minh tốt và đáng tin cậy. Phần PCB flex là đặc biệt tốt trong việc khắc phục không gian và trọng lượng các vấn đề với độ không gian tự do.
Xem xét cẩn thận các giải pháp linh động cứng nhắc và đánh giá thích hợp của các tùy chọn có sẵn ở giai đoạn sớm trong giai đoạn thiết kế PCB flex cứng nhắc sẽ trở lại lợi ích đáng kể. Điều quan trọng là sự cứng nhắc flex PCB fabricator tham gia sớm trong quá trình thiết kế để đảm bảo thiết kế và phần fab đều phối hợp và để giải thích cho các biến thể sản phẩm cuối cùng.
Các giai đoạn sản xuất flex cứng nhắc cũng là phức tạp và mất nhiều hơn so với chế tạo tàu cứng nhắc thời gian hơn. Tất cả các thành phần linh hoạt của các hội đồng flex cứng nhắc có các quy trình xử lý, khắc và hàn hoàn toàn khác so với bảng FR4 cứng nhắc.
Ứng dụng
LED, viễn thông, ứng dụng máy tính, ánh sáng, máy chơi game, điều khiển công nghiệp, năng lượng, ô tô và cao cấp thiết bị điện tử tiêu dùng, ect.a
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cơ sở vật chất: | FR-4, Polyimide | Bề mặt hoàn thiện: | ENIG, mạ vàng |
|---|---|---|---|
| Kiểu: | Tùy chỉnh, lắp ráp PCB điện tử | Lớp: | 1 ~ 20 lớp |
| Độ dày đồng: | 1oz, 1 / 2OZ 1OZ 2OZ 3OZ | ||
| Điểm nổi bật: | tùy chỉnh bảng mạch in,bảng mạch in PCB |
||

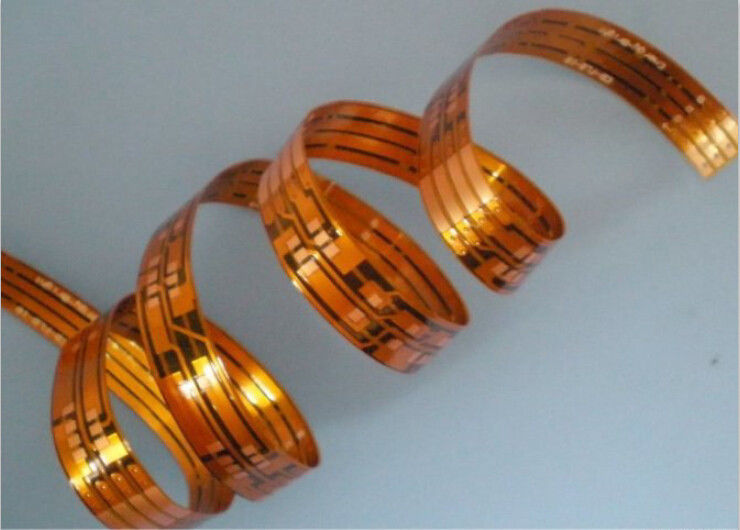

Bảng mạch in linh hoạt OEM FPCB / Bảng mạch in một mặt
Chi tiết nhanh:
Tên | FPCB | Vật chất | Cu: 1 oz PI: 1 triệu |
Màu | Trong suốt, đỏ, vàng, xanh lá cây, xanh dương .Pink., tím | Xử lý bề mặt | mạ thiếc tinh khiết |
Kích thước lỗ tối thiểu | 0,3mm | Kháng hóa chất | Đáp ứng tiêu chuẩn IPC: |
Chiều rộng tuyến tính tối thiểu | 0,08mm | Khoảng cách tuyến tính tối thiểu | 0,08mm |
Dung sai bên ngoài | +/- 0,05mm | Kháng hàn | 280 hơn 10 giây |
Sức mạnh lột | 1,2kg / cm 2 | Chịu nhiệt | -200 đến +300 độ C |
Điện trở bề mặt | 1,0 * 1011 | Khả năng băng bó: | Đạt tiêu chuẩn IPC |
Sự miêu tả:
Các chỉ tiêu kỹ thuật chính
1. Kích thước tối đa: một mặt, hai mặt: 600mm * 500mm Nhiều lớp: 400mm * 600mm
2. Độ dày gia công: 0,2mm -4.0mm
3 Độ dày lớp nền đồng: 18μ (1 / 2OZ), 35μ (1OZ), 70μ (2OZ)
4 Vật liệu phổ biến: FR-4, CEM-3, CEM-1, Polytetrachloroetylen, FR-1 (94V0,94HB)
5. Đồng nhẹ, mạ Niken, Mạ vàng, HAL Gold Vàng ngâm, Chất chống oxy hóa, HASL, Tin ngâm, v.v.
Ứng dụng :
1. Điện thoại di động
Tập trung vào bảng mạch linh hoạt trọng lượng nhẹ và độ dày mỏng. Có thể tiết kiệm hiệu quả âm lượng của sản phẩm, dễ dàng kết nối pin, micrô và các nút và thành một.
2. Màn hình máy tính và LCD
Sử dụng cấu hình một dòng của bảng mạch linh hoạt và độ dày mỏng. Tín hiệu số vào hình ảnh, thông qua màn hình LCD
3. Đầu CD
Tập trung vào đặc điểm lắp ráp ba chiều của bảng mạch linh hoạt và độ dày mỏng. Đĩa CD khổng lồ để mang theo
4. Ổ đĩa
Bất kể đĩa cứng, hay đĩa mềm, phụ thuộc rất nhiều vào độ mềm và độ dày cao của FPC, mỏng 0,1 mm, đọc dữ liệu kết thúc nhanh chóng. Hoặc là PC hoặc NOTEBOOK.
5. Các ứng dụng mới nhất
Ổ đĩa cứng (HDDS, ổ đĩa cứng) của mạch treo (Su obli. N cireuit) và các thành phần của bảng đóng gói xe, vv
Thông số kỹ thuật
Kiểu | PCB | Ứng dụng | Sản phẩm điện tử |
Màu | màu xanh da trời | Đặc tính |
|
Độ cứng của máy | Cứng rắn | Lays | Tùy chỉnh |
Vật chất | PET / PC | Tôi nsulation Vật liệu | Nhựa hữu cơ |
Tôi nsulation lớp thichness | Chung | Đặc sản chống nấm | VO |
Kỹ thuật chế biến | Giấy cuộn | Gia cố vật liệu | Sợi thủy tinh |
Nhựa cách điện | Nhựa polyimide | Thị trường xuất khẩu | Toàn cầu |
Khả năng xử lý
1. Khoan: Đường kính tối thiểu 0,1mm
2. Luyện kim lỗ: Khẩu độ tối thiểu 0,2mm, Độ dày / khẩu độ tỷ lệ 4: 1
3. Chiều rộng dây: Tối thiểu: Tấm vàng 0.10mm, Tấm thiếc0.1mm
4. Khoảng cách dây: Tối thiểu: Tấm vàng 0.10mm, Tấm thiếc0.1mm
5. Tấm vàng: Độ dày lớp niken: ≧ 2,5μ, Độ dày lớp vàng: 0,05-0,1μm hoặc theo yêu cầu của khách hàng
6. HASL: độ dày lớp thiếc: ≧ 2,5-5μ
7. Tấm ốp: Khoảng cách tối thiểu từ đường tới cạnh: lỗ 0,15mm đến khoảng cách tối thiểu cạnh: 0,15mm dung sai dạng nhỏ nhất: ± 0,1mm
8. Ổ cắm vát: Góc: 30 độ, 45 độ, 60 độ Độ sâu: 1-3mm
9. V Cut: Góc: 30 độ, 35 độ, 45 độ Độ sâu: độ dày 2/3 Kích thước tối thiểu: 80mm * 80mm
