Thủ tục kiểm tra cho Ban PCB
--- Chúng tôi thực hiện nhiều thủ tục chất lượng đảm bảo trước khi vận chuyển ra bất kỳ bảng mạch PCB. Bao gồm các:
* Kiểm tra trực quan
* Dò bay
* Giường của móng tay
· * Kiểm soát trở kháng
· * Phát hiện Hàn-khả năng
* Kỹ thuật số kính hiển vi metallograghic
· * AOI (Automated kiểm tra quang học)
Điều khoản chi tiết cho sản xuất PCB
--- Yêu cầu kỹ thuật để lắp ráp PCB:
* Chuyên nghiệp Công nghệ hàn bề mặt gắn kết và thông qua lỗ
* Kích thước khác nhau như 1206,0805,0603 thành phần công nghệ SMT
* ICT (Trong Circuit Test), FCT công nghệ (Circuit thử nghiệm chức năng).
* PCB hội Với UL, CE, FCC, RoHS phê duyệt
* Nitơ khí reflow công nghệ hàn cho SMT.
* Tiêu chuẩn cao SMT & Line hội Hàn
* Mật độ cao bảng kết nối với nhau năng lực công nghệ vị trí.
xử lý bề mặt
HAL chì
Vàng mạ (1-30 vi inch)
OSP
mạ bạc
Tinh khiết Tin mạ
Immersion Tín
Immersion vàng
Ngón tay vàng
Dịch vụ khác:
A) Chúng tôi có nhiều chất liệu đặc biệt như Rogers, teflon, taconic, Cha-4 tg cao, Gạch trong kho. Chào mừng bạn đến gửi cho chúng tôi yêu cầu của bạn.
B) Chúng tôi cũng cung cấp các thành phần tìm nguồn cung ứng, thiết kế PCB, sao chép PCB, PCB vẽ, lắp ráp PCB và như vậy.
Thông tin chi tiết sản phẩm:
|
| Điểm nổi bật: | đa lớp bảng mạch in,mạch đa lớp |
||
|---|---|---|---|
Chuyên nghiệp và thành thạo
Bền bỉ và tinh tế FR-4 liệu
mạch tùy biến
Sản xuất tại Trung Quốc
dẫn pcb
Công ty chúng tôi đã được một nhà sản xuất dẫn đầu bảng PCB chuyên nghiệp cho manyyears. Nhờ sự tin tưởng của khách hàng, chúng tôi đã trưởng thành rất nhiều. Từ một công ty nhỏ, chúng tôi trở thành một công ty với các nhà máy của mình và cùng một lúc, hợp tác với nhiều nhà cung cấp nguyên dẫn pcb khác, do đó, không có vấn đề năng suất ngày của chúng tôi hoặc chất lượng của chúng tôi, đã tăng lên đến lớp học đầu tiên trong lĩnh vực của chúng tôi. Chúng tôi đang ở cạnh hàng đầu của các xu hướng công nghệ. Chúng tôi luôn nỗ lực hết sức để cung cấp các sản phẩm tốt nhất cho khách hàng của chúng tôi. Tất cả chúng ta cần là một cơ hội.
Tại sao khách hàng chọn chúng tôi?
lợi thế của chúng tôi: 1. Chúng tôi là nhà sản xuất chuyên nghiệp.
2. chúng tôi là đáng tin cậy, khéo léo và thành thạo.
3. chúng tôi chấp nhận đơn đặt hàng tùy chỉnh.
4. trả lời nhanh cho yêu cầu của bạn.
5. chúng tôi là sáng tạo và có thể làm những điều mà người khác không dám.
6. Các kỹ sư của chúng tôi có kỹ năng và kinh nghiệm.

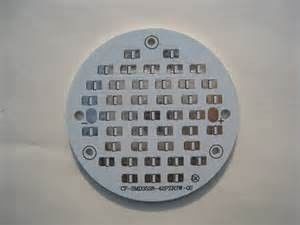

Specificatioin: led board PCB
KHÔNG | MỤC | khả năng kỹ thuật |
1 | Layers | 1-30 lớp |
2 | Max. kích thước ban | 1100 × 610mm |
3 | Min. Ban dày | 2 lớp 0.15mm |
4-lớp 0.38mm | ||
6 lớp 0.55mm | ||
8-lớp 0.80mm | ||
10 lớp 1.0mm | ||
4 | Min. đường rộng / Space | 0.075mm (3 triệu) |
5 | Max. độ dày đồng | 6oz |
6 | Min. S / M Pitch | 0.075mm (3 triệu) |
7 | Min. kích thước lỗ | 0.1mm (4 triệu) |
số 8 | Lỗ dia. Dung sai (PTH) | ± 0.05mm (2 triệu) |
9 | Lỗ dia. Dung sai (NPTH) | + 0 / -0.05mm (2 triệu) |
10 | Vị trí lệch lỗ | ± 0.05mm (2 triệu) |
11 | khoan dung Outline | ± 0.10mm (4 triệu) |
12 | Twist & Bent | 0,75% |
13 | Vật liệu chống điện | > 1012 Ω Bình thường |
14 | cường độ điện | > 1.3kv / mm |
15 | S / M mài mòn | > 6H |
16 | ứng suất nhiệt | 288 ° C 20sec |
17 | Kiểm tra điện áp | 50-300V |
18 | Min. mù / chôn qua | 0.15mm (6 triệu) |
19 | bề mặt hoàn thành | HAL, ENIG, IMAG, Imsn OSP, mạ AG, mạ vàng |
20 | Nguyên vật liệu | FR4, H-TG, Teflon, Rogers, Gốm sứ, nhôm, cơ sở đồng |
Ứng dụng:
Mạch in board (PCB) đã được sử dụng rộng rãi trong hầu hết các ngành công nghiệp công nghệ cao, chẳng hạn như Elecronics, thiết bị y tế, LED, communicaitons, an ninh, tự động và hệ thống vedio vv
Chúng tôi hợp tác với nhiều khách hàng nước ngoài khác, các sản phẩm của chúng tôi xuất khẩu sang toàn thế giới, như Mỹ, Canada, các nước Châu Âu, Đông Nam Á, Ấn Độ, Châu Phi, vv.
Lắp ráp PCB:
Chúng tôi cũng cung cấp công nghệ lắp ráp PCB, chẳng hạn như từ 1 tới 30 lớp, RoHS, UL, dòng Fine 0,07 mm min, microvia 0.2mm min, VIAS mù & VIAS chôn, bề mặt như thiếc hóa, bạc, vàng, HASL dẫn miễn phí , cho điện áp trực tiếp: 3 oz đồng. Chất liệu đặc biệt: Albased, Rogers, FR4, FR4 HTG, CEM-1, SMD-giấy nến, AOI (kiểm tra quang học tự động), X-ray (lớp bên trong kiểm soát không thẳng hàng), kiểm soát trở kháng với testprotocol.
